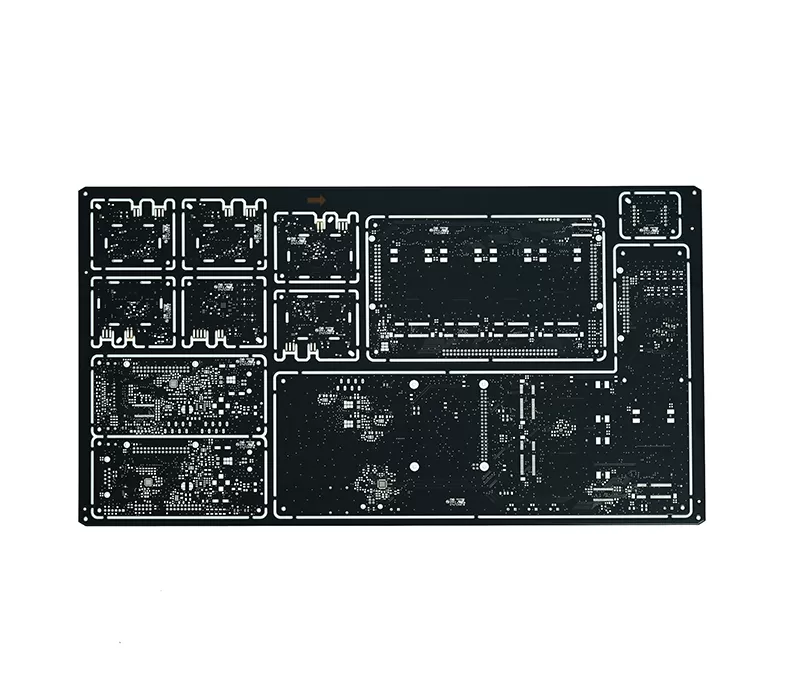

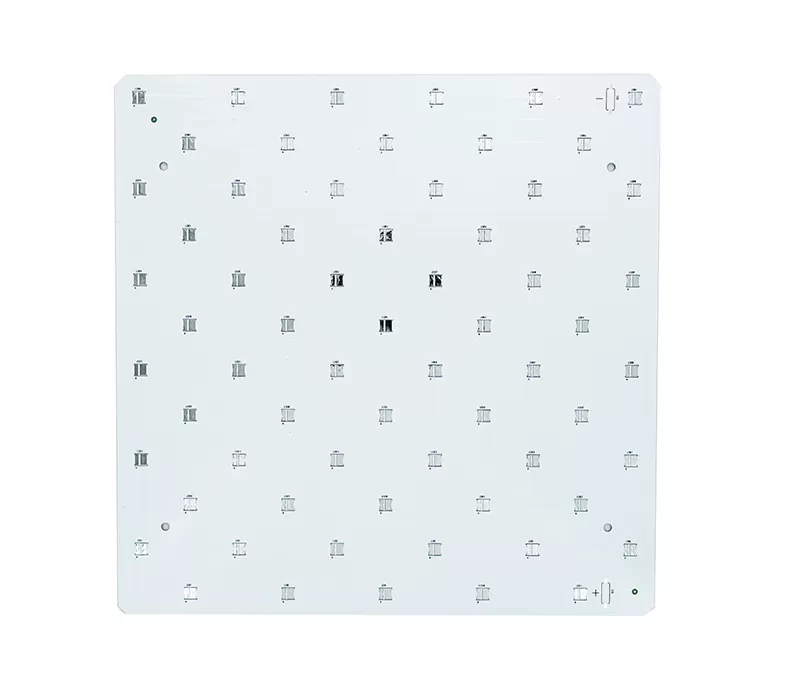

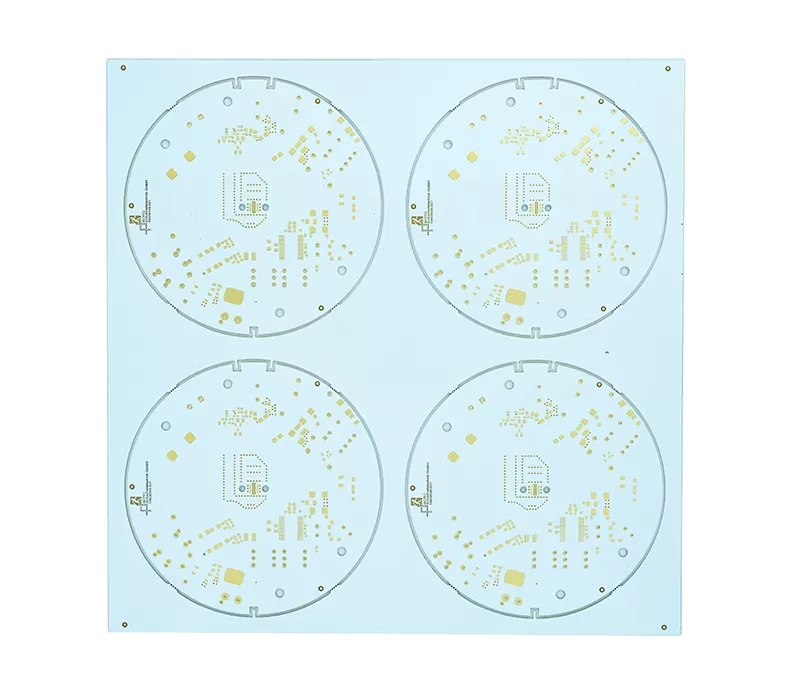

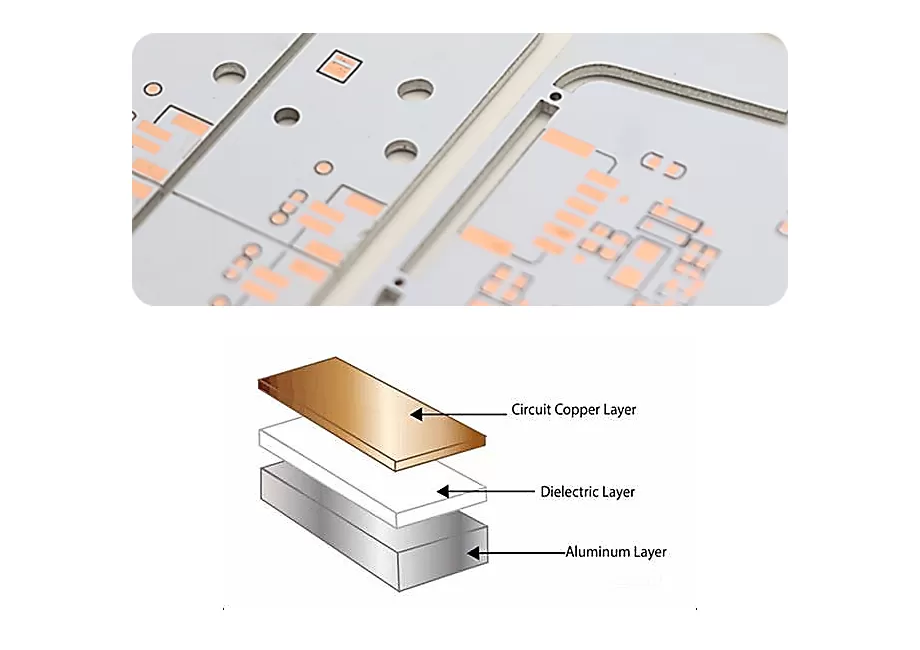

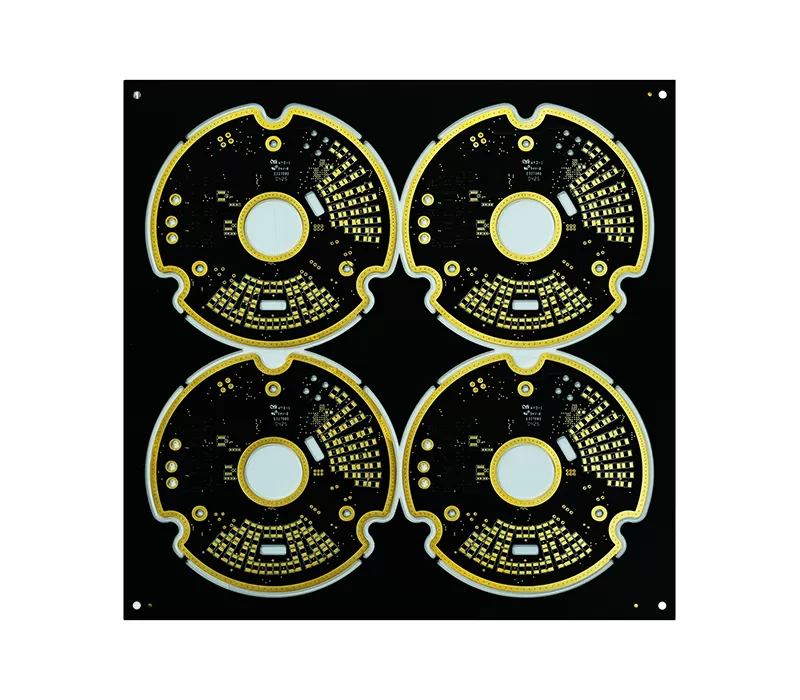

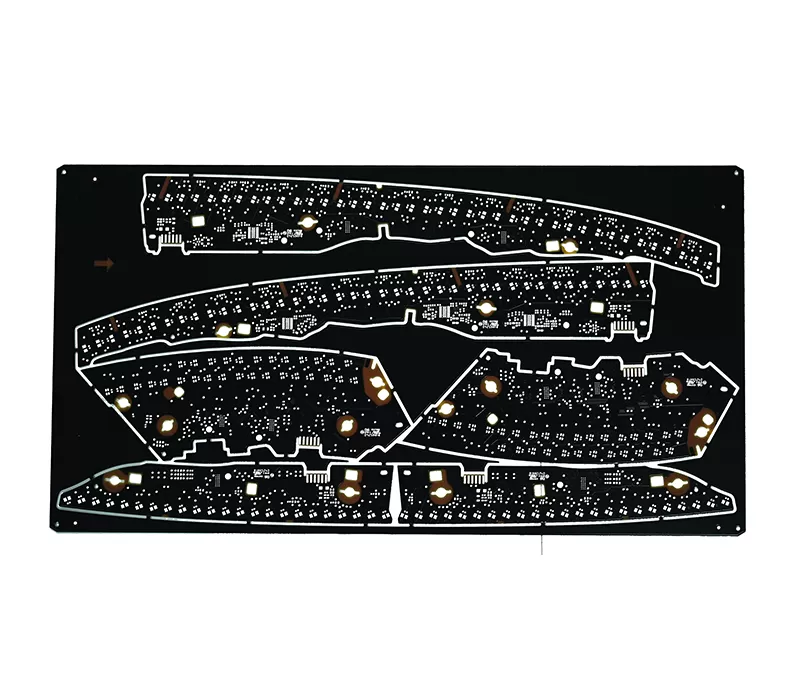

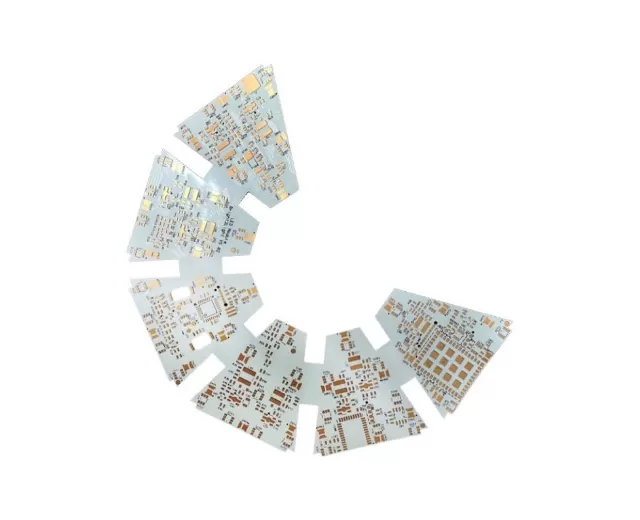

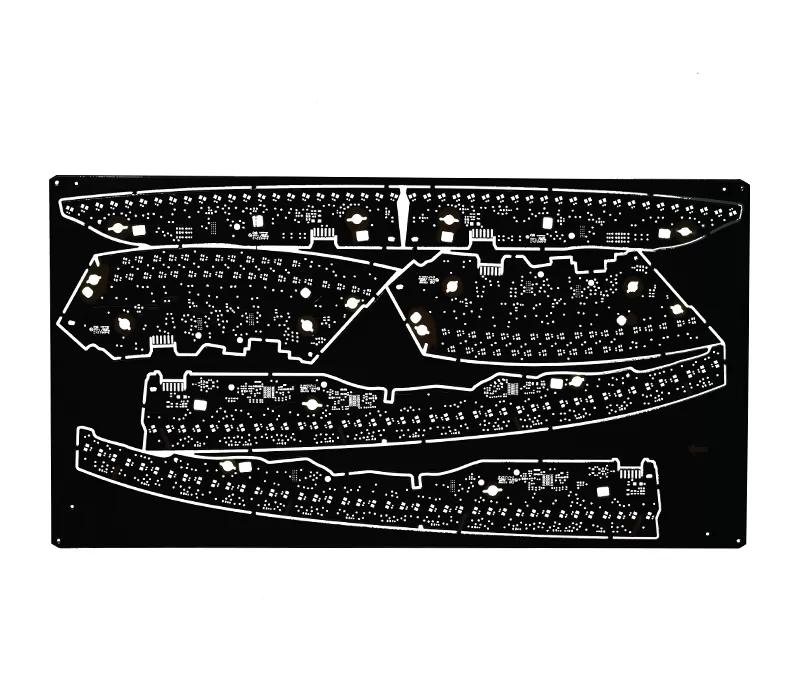

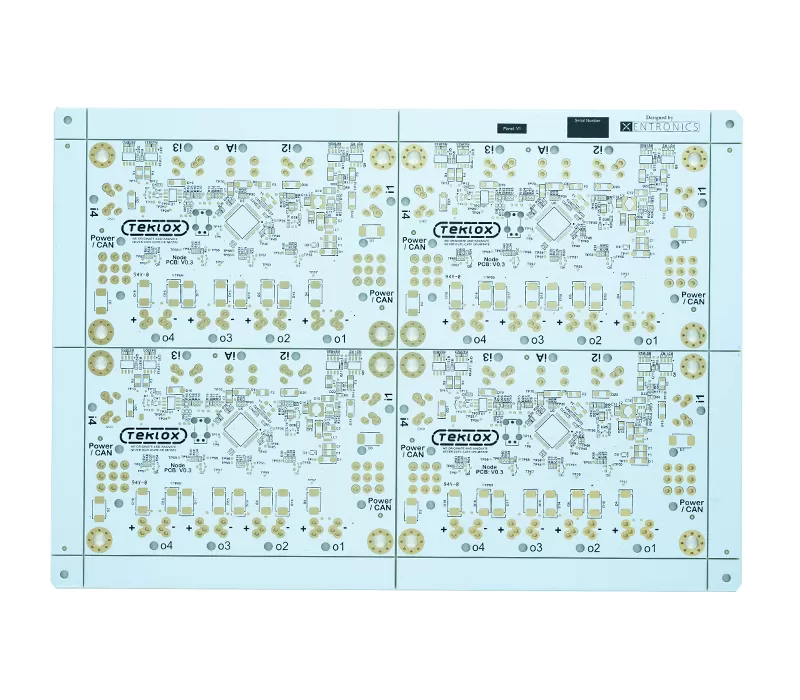

Noto anche come MCPCB (PCB con nucleo metallico), un PCB in alluminio è composto da uno strato di circuito in rame, uno strato dielettrico termico e una base in alluminio. Grazie all’eccellente dissipazione del calore e alla stabilità meccanica superiore, i PCB con nucleo in alluminio sono ampiamente utilizzati in applicazioni ad alte prestazioni come illuminazione a LED, elettronica automobilistica e moduli di alimentazione.
I materiali di base più comuni includono le leghe di alluminio 6061, 5052 e 1060, mentre substrati opzionali come rame, acciaio inossidabile, ferro e acciaio al silicio possono essere selezionati per soddisfare specifici requisiti termici e strutturali. Come produttore esperto di PCB in alluminio in Cina, WeiYuanDa fornisce soluzioni PCB rivestite in alluminio personalizzate che garantiscono affidabilità, durata ed efficienza dei costi per gli OEM globali.
| Parametro | Standard | Advanced HDI |
| Numero di strati | 4 | 6 |
| Dimensione massima di consegna PCB | 400mm * 500mm | 1000mm * 500mm |
| Conducibilità termica | 4kw | 7kw |
| Spessore della scheda | 5mm | 6mm |
| Cu a base esterna | 3OZ | 4OZ |
| Cu a base interna | 1OZ | 2OZ |
| Rapporto di aspetto | 10:01 | 12:01 |
| Trattamento superficiale | OSP/ENIG | |
| Dimensioni del foro minimo | 1.0mm | 0.8mm |

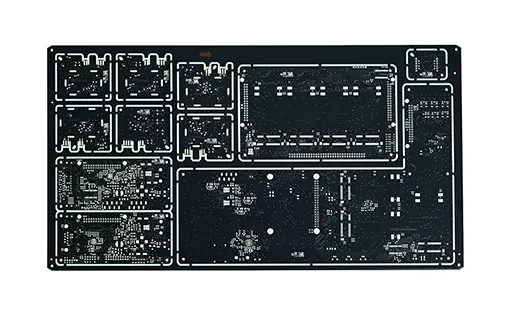

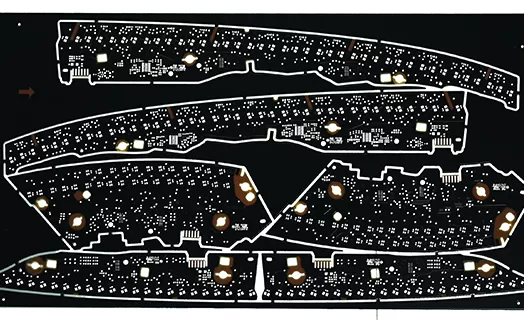

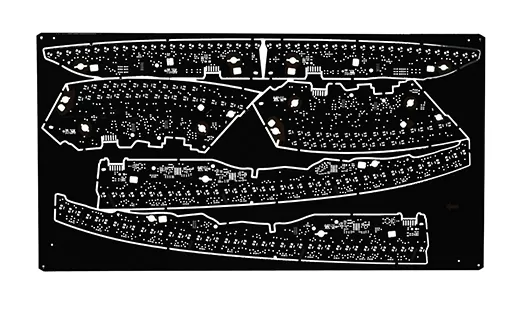

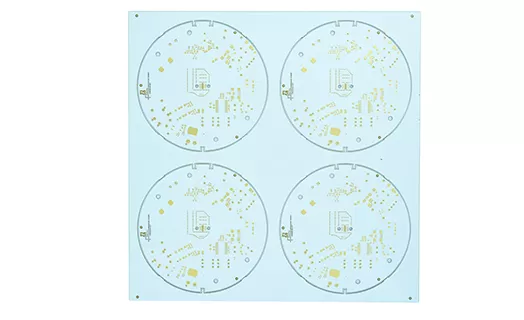

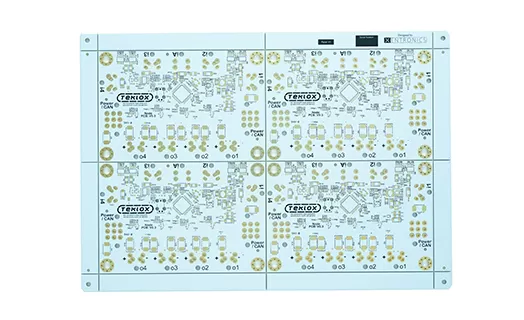

Con un’eccellente dissipazione del calore e un’elevata resistenza meccanica, i PCB in alluminio sono ampiamente utilizzati in tutti i settori che richiedono alte prestazioni e affidabilità:
Illuminazione a LED
Estende la durata di fari automobilistici, sistemi di illuminazione commerciale e LED ad alta luminosità, garantendo una gestione termica stabile.
Elettronica di alimentazione
Migliora l’efficienza di raddrizzatori, inverter e alimentatori a commutazione grazie a una dissipazione del calore avanzata.
Sistemi automobilistici
Consente un funzionamento affidabile di moduli di accensione, controller motore e unità di distribuzione dell’alimentazione, grazie all’uso di PCB con nucleo in alluminio durevoli.
Elettronica di consumo
Supporta prestazioni stabili negli alimentatori per computer, nei dischi rigidi e in altri dispositivi compatti che richiedono un raffreddamento efficiente.
Attrezzature per telecomunicazioni
Mantiene la stabilità del segnale grazie al raffreddamento di amplificatori ad alta frequenza e circuiti di trasmissione con robusti PCB rivestiti in alluminio.
PCB in alluminio monostrato:
Il processo include preparazione dei materiali, laminazione, realizzazione dei circuiti, foratura, applicazione della maschera di saldatura, serigrafia, trattamento superficiale, punzonatura e separazione delle schede, test, ispezione finale, imballaggio e spedizione.
PCB in alluminio a doppio strato:
Oltre ai passaggi sopra descritti, i PCB con nucleo in alluminio a doppio strato includono la placcatura dopo la foratura per creare collegamenti affidabili tra gli strati. Questo garantisce prestazioni stabili in applicazioni elettroniche più complesse
PCB in alluminio multistrato:
Per i PCB in alluminio avanzati, il processo include la lavorazione degli strati interni, la laminazione iniziale, la laminazione secondaria, la foratura, la placcatura e la formazione dei circuiti sugli strati esterni. I passaggi finali comprendono l’applicazione della maschera di saldatura, la serigrafia, il trattamento superficiale, la punzonatura e la separazione delle schede, i test, l’ispezione e l’imballaggio.
Fasi successive di produzione:
Grazie alla combinazione di ingegneria precisa e materiali avanzati, il PCB WeiYuanDa fornisce PCB in alluminio di alta qualità per industrie come illuminazione a LED, elettronica di alimentazione e sistemi automobilistici.
Come produttore di PCB in alluminio con esperienza in Cina, WeiYuanDa segue processi rigorosi e standardizzati per garantire affidabilità, durata e prestazioni costanti in diversi tipi di prodotti.
Dissipazione del calore efficiente: i PCB in alluminio offrono un’eccellente conducibilità termica, disperdendo rapidamente il calore, prolungando la vita dei componenti e garantendo prestazioni stabili.
Elevata durata: grazie alla resistenza intrinseca dell’alluminio, i PCB con nucleo in alluminio resistono all’usura e allo stress meccanico, sia durante la produzione sia nell’uso finale.
Design leggero: la combinazione di peso ridotto ed elevata integrità strutturale rende i PCB rivestiti in alluminio ideali per dispositivi mobili e sistemi elettronici compatti.
Ecologico: non tossici, riciclabili e conformi agli standard RoHS, i PCB in alluminio supportano l’efficienza energetica e gli obiettivi di sostenibilità.
Economico: eliminando la necessità di dissipatori di calore aggiuntivi, i PCB in alluminio riducono i costi di assemblaggio e i costi complessivi di produzione.
Questi vantaggi rendono i PCB in alluminio di WeiYuanDa una scelta affidabile ed economica per progetti ad alte prestazioni nei settori LED, automobilistico ed elettronico di potenza.

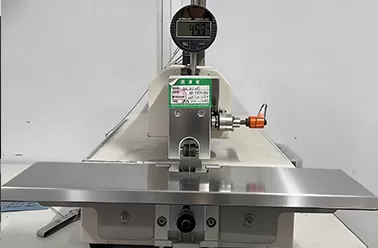

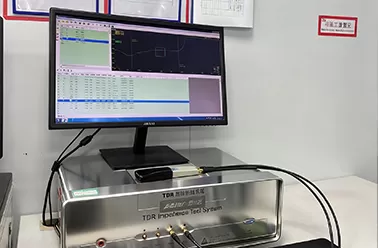

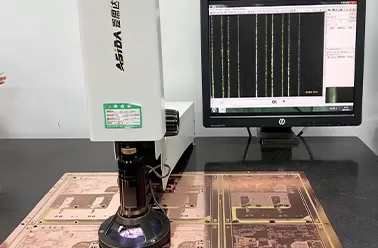

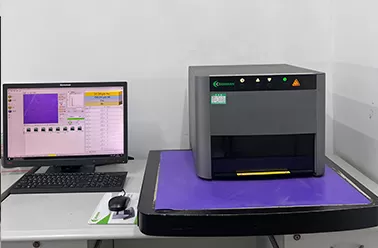

In WeiYuanDa, la garanzia della qualità è al centro della nostra produzione. Utilizziamo apparecchiature avanzate di test e ispezione, tra cui AOI (ispezione ottica automatizzata), ispezione a raggi X, tester di shock termico, tester di impedenza e sistemi a sonde volanti, per garantire precisione, affidabilità e consistenza di ogni scheda PCB in alluminio che forniamo.
Come produttore professionale di PCB in alluminio in Cina, combiniamo strutture all’avanguardia con un rigoroso controllo di processo per soddisfare gli standard globali. La nostra capacità di fornire prototipazione rapida, produzione in serie stabile e soluzioni personalizzate ci rende un fornitore ed esportatore affidabile di PCB in alluminio per settori come illuminazione a LED, elettronica automobilistica e sistemi di alimentazione.
Collabora con WeiYuanDa oggi e scegli un produttore affidabile di circuiti stampati in alluminio, sinonimo di prestazioni, precisione e valore a lungo termine.
Non hai ancora idea su come scegliere la scheda in alluminio PCB?
Se condividi le dimensioni della scheda, la potenza di picco (W), il peso del target, il peso del rame e lo stile di montaggio, WeiYuanDa può dimensionare il dielettrico e consigliare lo stack-up e lo spessore di alluminio più adatti. Sentiti libero di Contattarci ora!
Da PCB WEIYUANDA: come produttore e fornitore di PCB in alluminio in Cina, possiamo realizzare prototipi con diversi spessori di core (0,8 / 1,0 / 1,2 / 1,6 / 2,0 / 3,0 mm) e varie opzioni dielettriche, per validare le prestazioni termiche e meccaniche prima di avviare la produzione in serie.
Quali sono i vantaggi dell'uso dei PCB in alluminio rispetto ai tradizionali PCB FR4?
Se il tuo design richiede applicazioni ad alta potenza e ad alta dissipazione termica (come illuminazione a LED, convertitori di potenza, elettronica automobilistica o sistemi di telecomunicazione), i PCB in alluminio rappresentano una scelta migliore rispetto all’FR4. Garantiscono una maggiore durata, una migliore stabilità termica e un costo totale di sistema ridotto. Per maggiori dettagli, consulta PCB in alluminio vs PCB FR4.
Quale spessore del nucleo in alluminio scegliere?
Percorso termico: un nucleo in alluminio più spesso favorisce la diffusione laterale del calore, ma è lo strato dielettrico (non l’alluminio) a determinare la resistenza termica tra giunzione e base.
Rigidità/planarità: la rigidità di flessione è proporzionale allo spessore. I nuclei più spessi offrono maggiore planarità, soprattutto per pannelli di grandi dimensioni o componenti pesanti.
Peso e costo: una maggiore quantità di metallo comporta un peso superiore (influisce su spedizione e assemblaggio) e costi di lavorazione leggermente più elevati.
Assemblaggio: i nuclei molto spessi (≥ 3,0 mm) richiedono pannelli più grandi o processi di depanelizzazione più robusti; i PCB più piccoli possono risultare più difficili da separare.
Qual è la scelta tipica (regola empirica) dello spessore del PCB con nucleo in alluminio?
In generale, come riferimento:
0,8–1,0 mm: per applicazioni compatte e a bassa potenza
1,2–1,6 mm: lo standard più comune per la maggior parte delle applicazioni LED e elettroniche
2,0–3,0 mm: per applicazioni ad alta potenza, maggiore dissipazione termica o maggiore rigidità meccanica
La scelta dipende principalmente da requisiti termici, dimensioni del PCB, peso dei componenti e condizioni di assemblaggio.
Come scegliere in base all'applicazione?
Illuminazione a LED (moduli COB/COG): 1,0–1,6 mm di alluminio, con dielettrico di 75–100 micron e conducibilità termica di 1–3 W/m. Clicca per PCB per luci a LED
Alimentatori / driver motore: 1,6–2,0 mm di alluminio, con rame più spesso (fino a 2 oz) se necessario.
Clicca per Scheda PCB di alimentazione
Settore automobilistico / industriale ad alta vibrazione: 2,0 mm (o 3,0 mm per assemblaggi grandi o pesanti).
Clicca per PCB automobilistico
Quali finiture superficiali sono compatibili con i PCB in alluminio?
Le finiture superficiali più comuni per i PCB in alluminio includono OSP, ENIG e HASL. Tuttavia, a causa delle proprietà specifiche dell’alluminio, alcune finiture potrebbero non essere adatte; è quindi importante consultare il proprio fornitore di PCB in alluminio per una corretta scelta.
