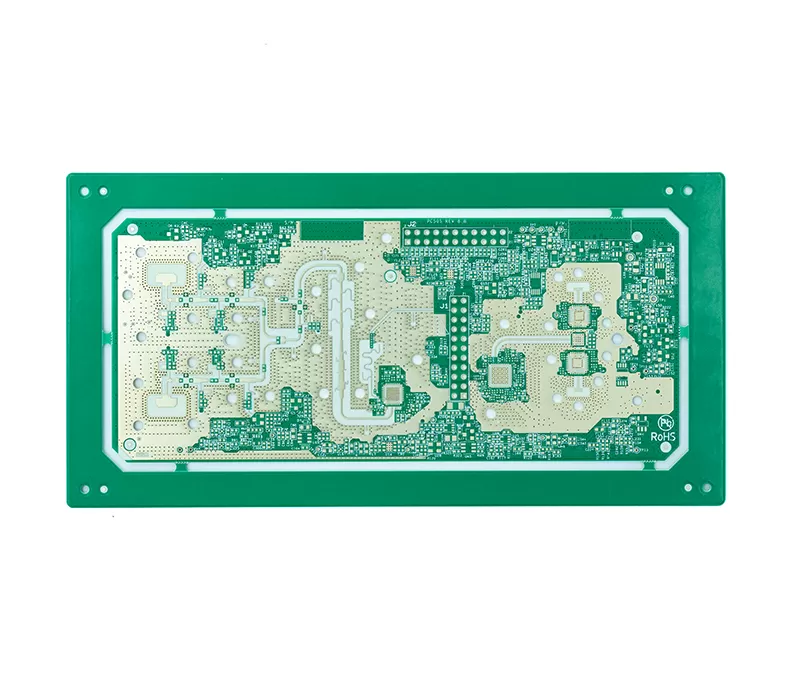

I PCB ad alta frequenza, che operano tipicamente tra 500 MHz e 10 GHz, sono alla base delle tecnologie di nuova generazione come comunicazioni 5G, dispositivi IoT, sistemi radar e veicoli autonomi. A differenza delle schede standard, questi circuiti richiedono materiali avanzati con bassa costante dielettrica (Dk) e basso fattore di dissipazione (Df), come i compositi Rogers RO4350B e i materiali PTFE, per garantire integrità del segnale e minima perdita di trasmissione.

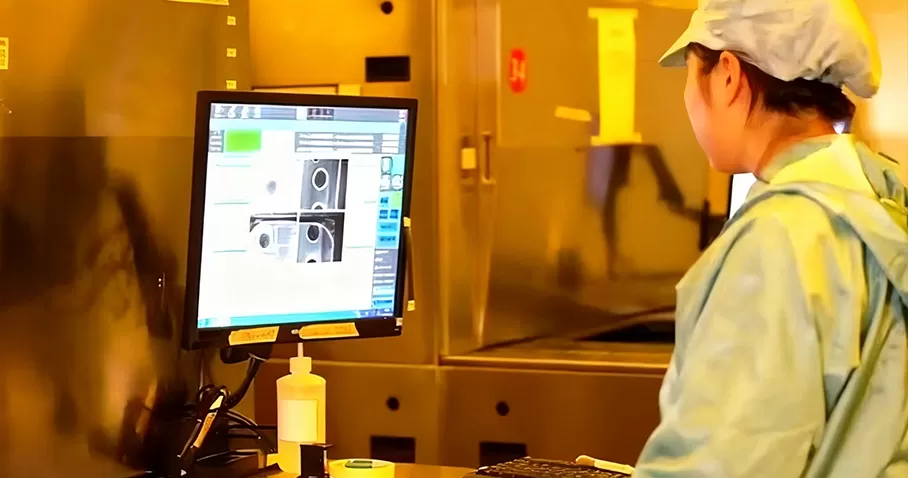

Come azienda specializzata in PCB ad alta frequenza, WeiYuanDa si distingue per l’ingegneria interna, un ampio stock di materiali e rigorose capacità di test RF. Che tu abbia bisogno di prototipi di alta qualità o di produzione in serie da un fornitore affidabile in Cina, offriamo produzione di precisione con tempi di consegna rapidi e prezzi competitivi.
| Parametro | Standard | Advanced HDI |
| Numero di strati | 8 strati (FR-4 Rogers) | 12 strati (Rogers) |
| Dimensione massima di consegna PCB | 300Mm* 450Mm | 400Mm* 500Mm |
| Tg | 280 | |
| Spessore della scheda | 1.6mm | 2.4mm |
| Cu a base esterna | 1OZ | 2OZ |
| Cu a base interna | 1OZ | 2OZ |
| Rapporto di aspetto | 12:01 | 15:01 |
| Trattamento superficiale | HASL-LF, EING, ENPIG, OSP, dito d'oro, stagno ad immersione, argento ad immersione | |
| Dimensione del foro di perforazione | 0.2mm | 0.15 |
| Linea minima/spaziatura esterna | 3 mils | 2 mils |
| Linea minima/spaziatura interna | 3 mils | 2 mils |
| Ponte maschera a saldare Min | 5 mils | 3 mils |
| Mezze fori | 20 mils | 8 mils |
La scelta dei materiali dielettrici appropriati è fondamentale nella progettazione di PCB ad alta frequenza, poiché influisce direttamente sull’integrità del segnale, sul controllo dell’impedenza e sull’affidabilità termica. I principali produttori di PCB ad alta frequenza selezionano materiali con bassa tangente di perdita (Df), costante dielettrica stabile (Dk) ed espansione termica controllata, per ridurre al minimo la degradazione del segnale in applicazioni RF, a microonde e a onde millimetriche.
In WeiYuanDa, lavoriamo con un’ampia gamma di laminati certificati RF per garantire prestazioni costanti, dalla prototipazione alla produzione in serie. Di seguito sono riportate quattro famiglie di materiali comunemente utilizzate per i circuiti stampati ad alta frequenza.
Laminati Rogers
I laminati Rogers come RO4350B, RO3003 e RO3010 sono punti di riferimento del settore per progetti avanzati RF e a microonde. Presentano valori di costante dielettrica (Dk) stabili (da 3,0 a 10,2) e un fattore di dissipazione (Df) estremamente basso (fino a 0,0013), garantendo un’eccellente integrità del segnale su frequenze a banda larga fino a 77 GHz. Questi laminati sono ampiamente utilizzati nelle reti di alimentazione delle antenne, nei sistemi a phased array, nelle infrastrutture 5G e negli amplificatori di potenza, rendendoli una scelta preferita per i produttori di PCB ad alta frequenza orientati ad applicazioni critiche.
Taconic TLX e RF-35
I materiali Taconic, inclusi TLX e RF-35, sono noti per l’elevata stabilità termica e il ridotto assorbimento di umidità. I laminati TLX offrono basse perdite di inserzione ed eccellente stabilità dimensionale, risultando ideali per switch RF multi-GHz, amplificatori di potenza e linee di trasmissione ad alta velocità. L’RF-35 rappresenta una soluzione più economica con prestazioni dielettriche affidabili, compatibile con i processi di produzione PCB standard. Queste caratteristiche rendono i laminati Taconic versatili sia per la prototipazione di circuiti ad alta frequenza sia per la produzione su larga scala.
Arlon 85N
Arlon 85N è progettato per ambienti difficili che richiedono precisione elettrica e resistenza meccanica. Con una temperatura di transizione vetrosa (Tg) elevata di 250 °C e una conducibilità termica di 0,20 W/m·K, questo materiale è particolarmente adatto per trasmettitori radar ad alta potenza, moduli RF aerospaziali e sistemi di difesa. Per i PCB ad alta frequenza che operano in ambienti estremi, Arlon 85N offre durata e prestazioni senza pari.
Isola IS620 E-fibra di vetro
Per applicazioni che richiedono un equilibrio tra costi e prestazioni, i materiali rinforzati con vetro elettronico Isola IS620 rappresentano un’ottima opzione. Offrono proprietà elettriche stabili fino a 10 GHz e costituiscono una valida alternativa di fascia media tra i sistemi FR4 standard e i materiali PTFE di fascia alta. Ideali per prodotti di consumo e telecomunicazioni che operano a frequenze inferiori a 5 GHz, i laminati Isola consentono ai produttori di PCB ad alta frequenza di realizzare schede economiche ma affidabili, senza compromettere le prestazioni RF essenziali.
I PCB ad alta frequenza sono circuiti appositamente progettati per segnali che operano generalmente sopra i 500 MHz (comunemente tra 1 GHz e 10 GHz). Il loro funzionamento si basa su materiali specializzati e su un design di precisione:
Utilizzano substrati con bassa costante dielettrica (Dk 2,0–3,6) e basso fattore di dissipazione (Df 0,001–0,003), come Rogers RO4350B o PTFE, garantendo una trasmissione del segnale veloce e stabile.
I trattamenti superficiali includono spesso ENIG (nickel elettroless gold immersion) o immersione in argento, con larghezza delle piste e distanze progettate con precisione micrometrica, riducendo le interferenze del segnale.
La conducibilità termica varia tra 0,3 e 0,8 W/m·K, bilanciando dissipazione del calore e prestazioni.

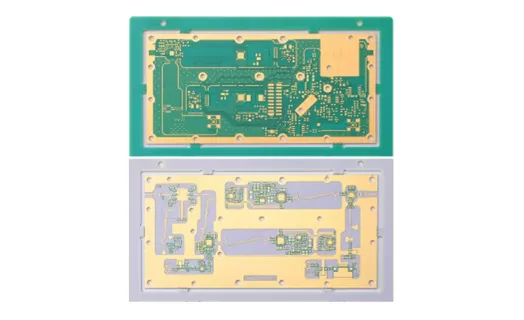

ROGERS
Numero di strati: 4 strati
Finitura: ENIG 2U"
Spessore rame: 1OZ
L/S: 4/4mil

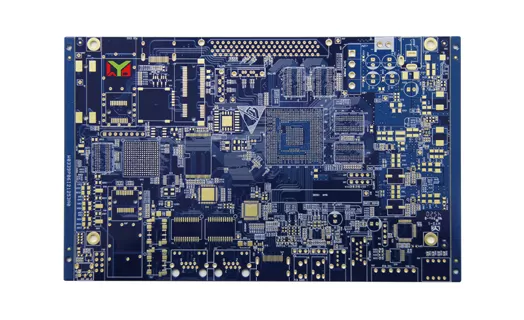

SY 1170
Numero di strati: 10 strati
Finitura: ENIG 2U"
Spessore rame: 2/1/1/1/1/2 OZ
L/S: 4/4mil

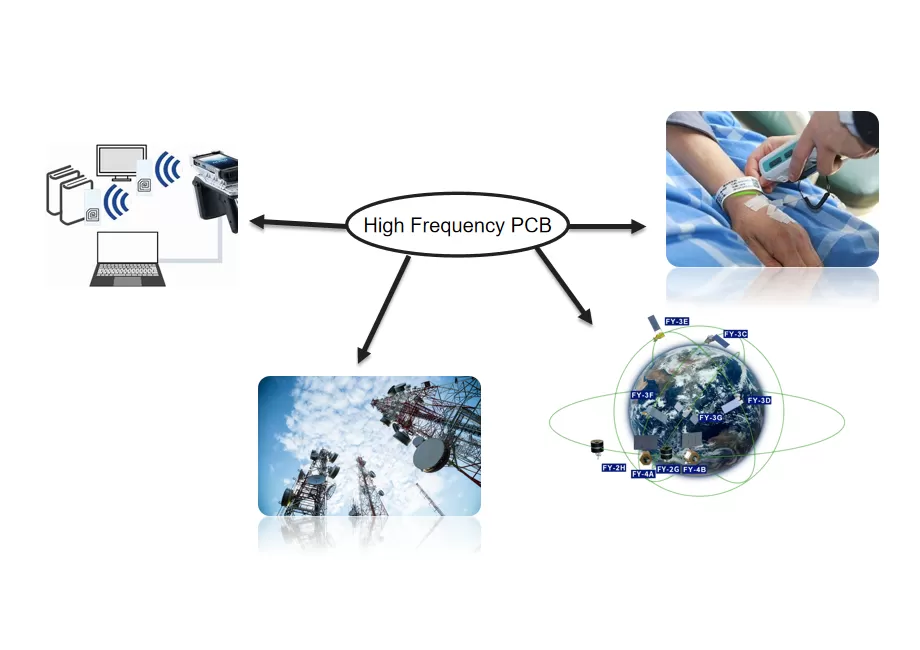

Telecomunicazioni: le stazioni base 5G, le torri di comunicazione e i router si basano sulla loro capacità di trasmissione del segnale ad alta velocità.
Elettronica automobilistica: i sistemi radar (ad esempio radar a onde millimetriche) e i sensori per la guida autonoma richiedono supporto per alte frequenze.
Aerospaziale: le comunicazioni satellitari e i sistemi di navigazione si basano sulla loro elevata affidabilità e bassa perdita.
Applicazioni industriali: circuiti ad alta frequenza utilizzati nell’identificazione a radiofrequenza (RFID) e nelle apparecchiature a microonde.
I PCB ad alta frequenza eccellono nei settori elencati grazie alle loro eccezionali prestazioni del segnale:
I PCB ad alta frequenza offrono vantaggi significativi rispetto ai PCB tradizionali:
Trasmissione del segnale ad alta velocità: supportano segnali ad alta frequenza, riducendo latenza e distorsione.
Bassa perdita di segnale: mantengono l’integrità del segnale, risultando adatti alla trasmissione a lunga distanza.
Resistenza alle EMI: il design ottimizzato riduce le interferenze elettromagnetiche e migliora la stabilità del sistema.
Elevata affidabilità: resistono alle alte temperature e alle variazioni ambientali, soddisfacendo le esigenze delle applicazioni più critiche.
Flessibilità: compatibili con diversi dispositivi ad alta frequenza, offrendo maggiore libertà di progettazione.
Mentre i PCB FR4 tradizionali faticano a gestire alte frequenze, i PCB ad alta frequenza operano con maggiore efficienza, aprendo nuove possibilità per progetti complessi.
Durante la progettazione di un circuito ad alta frequenza, la selezione del materiale adeguato è fondamentale per garantire l’integrità del segnale e prestazioni stabili nelle applicazioni a livello GHz. Come produttore professionale di PCB ad alta frequenza, WeiYuanDa sa che la scelta del materiale influisce direttamente su costante dielettrica, fattore di perdita e affidabilità complessiva della scheda.
Per progetti sensibili ai costi, un design ibrido di PCB ad alta frequenza può rappresentare una soluzione eccellente. Questo approccio utilizza materiali avanzati ad alta velocità, come laminati in PTFE o Rogers, solo negli strati critici che gestiscono segnali ad alta frequenza, mentre gli altri strati sono realizzati in FR-4 standard. In questo modo, i clienti ottengono le prestazioni ad alta frequenza necessarie senza costi aggiuntivi inutili.
Grazie a una solida esperienza ingegneristica, a un ampio inventario di materiali e a un controllo preciso dello stack-up, WeiYuanDa offre prototipi di alta qualità e produzione in serie.

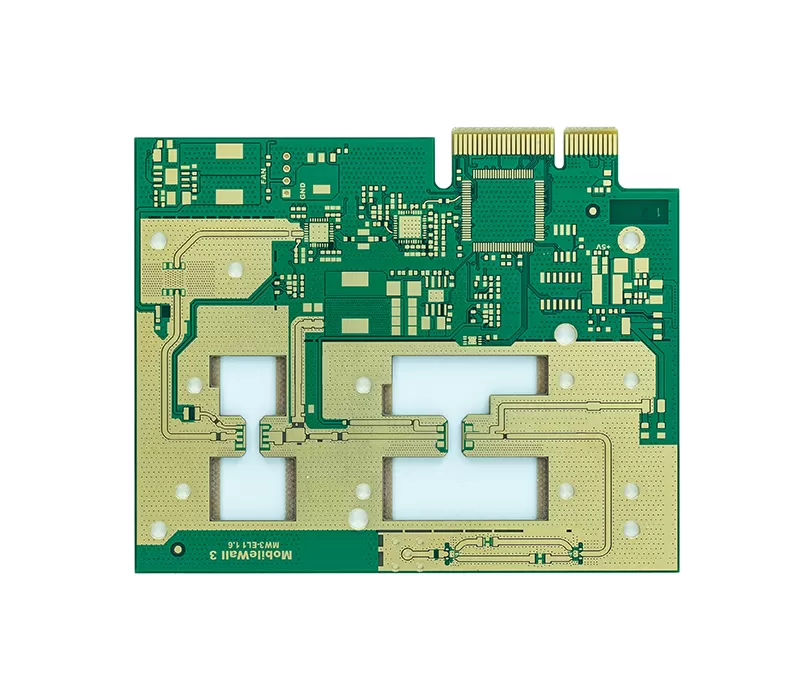

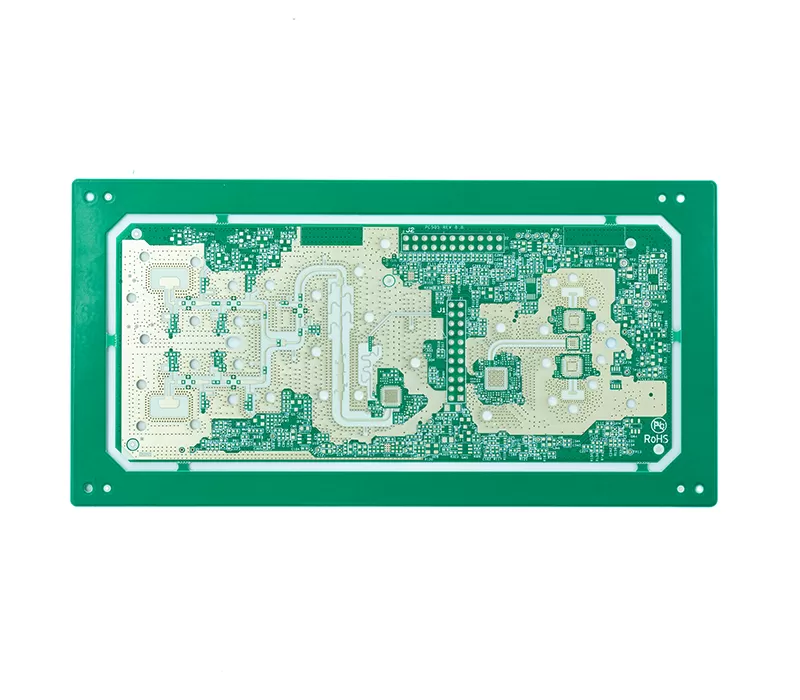

PCB ad alta frequenza progettato da WEIYUANDA
WeiYuanDa produce circuiti stampati ad alta frequenza utilizzando laminati a bassa perdita, rame fresato con precisione e stack-up RF con impedenza controllata, per supportare la trasmissione del segnale in ambito GHz su sistemi RF e a microonde complessi.
| Materiale | Proprietà chiave | Gamma di frequenza | Vantaggi | Applicazioni tipica |
| Rogers (RO4350B, RO3003, RO3010) | Stabile Dk (3.0-10.2), Df ultra-basso (basso come 0.0013), tolleranza stretta | Fino a 77 GHz | Eccellente integrità del segnale, prestazioni a banda larga, perdita minima | Stazioni base 5G, reti di alimentazione dell'antenna, array phased, amplificatori di potenza RF |
| Taconic (TLX, RF-35) | Bassa perdita di inserzione, buona stabilità termica, basso assorbimento dell'umidità | Multi-GHz | Conveniente, compatibile con l'elaborazione PCB standard | Interruttori RF, circuiti a microonde, apparecchiature per telecomunicazioni, prototipazione PCB ad alta frequenza |
| Arlon 85N | Tg 250 °C, conducibilità termica 0.20 W/m. | Classe GHz ad alta potenza | Resiste a calore estremo e vibrazioni, affidabile in ambienti difficili | Moduli RF aerospaziali, radar di difesa, radar automobilistico, schede RF di potenza |
| Isola IS620 (E-fibra di vetro) | Fibra di vetro rinforzata, stabile fino a 10 GHz | <5-10 GHz | Soluzione di fascia media a prezzi accessibili, equilibrio di costi e prestazioni | Elettronica di consumo, dispositivi di telecomunicazione, circuiti RF/ad alta frequenza di fascia media |
Nella progettazione di circuiti stampati ad alta frequenza, una stretta collaborazione tra progettista e produttore di PCB è fondamentale per selezionare i materiali più adatti ai requisiti di frequenza specifici e definire uno stack-up ottimizzato. Come produttore affidabile di PCB ad alta frequenza, WeiYuanDa combina una consolidata esperienza ingegneristica con capacità avanzate di foratura, fresatura e foratura a profondità controllata, garantendo precisione e consistenza fin dalle prime fasi del progetto.
A differenza di molti concorrenti, gestiamo progetti complessi end-to-end, dal layout all’assemblaggio, all’interno della stessa struttura. Grazie a tecnologie all’avanguardia, rigorosi controlli di qualità e un team di ingegneri altamente qualificati, forniamo soluzioni affidabili sia per prototipi di alta qualità sia per la produzione su larga scala. Questa capacità completa posiziona WeiYuanDa come un produttore e fornitore leader di PCB ad alta frequenza, offrendo ai clienti di tutto il mondo prestazioni elevate e massima affidabilità.
Quali sono le linee guida di progettazione per i PCB ad alta frequenza?
Durante la progettazione di un PCB ad alta frequenza, è essenziale mantenere l’impedenza controllata, ridurre al minimo la lunghezza delle tracce e garantire proprietà dielettriche uniformi su tutti gli strati. Utilizzare configurazioni microstrip o stripline per ottenere una trasmissione del segnale costante, con larghezze di traccia ridotte e spaziatura (ad esempio 3 mil/3 mil), evitando angoli a 90° che possono generare riflessioni del segnale.
I percorsi di ritorno devono essere gestiti correttamente, le reti ad alta velocità isolate e devono essere utilizzati piani di massa continui per ridurre EMI e diafonia (crosstalk). Limitare il numero di vias e assicurarsi che tutte le scelte di layout seguano le linee guida di progettazione dei circuiti ad alta frequenza, adattate allo specifico intervallo di frequenza RF o a microonde.
Quali sono le difficoltà di produzione più comuni con i PCB ad alta frequenza?
I produttori di PCB ad alta frequenza spesso affrontano problemi come la rugosità della lamina di rame, che aumenta la perdita di inserzione, maschere di saldatura con elevati fattori di dissipazione che introducono perdite dielettriche e riflessioni causate da stub nei livelli RF ad alta velocità.
L’instabilità dimensionale e l’espansione termica possono alterare i valori di impedenza e compromettere l’integrità del segnale. Per affrontare questi problemi, è essenziale utilizzare superfici in rame lisce, maschere di saldatura a bassa perdita, via backdrilling e laminati termicamente stabili come Rogers RO3003 o Arlon 85N.
Una fabbricazione costante di PCB ad alta frequenza, test di impedenza accurati e un allineamento preciso degli strati sono fondamentali per garantire prestazioni affidabili in applicazioni a microonde e RF.
Come posso scegliere il materiale PCB giusto per i progetti ad alta frequenza?
La selezione del materiale per PCB ad alta frequenza dipende dalla frequenza target, dalla costante dielettrica (Dk), dal fattore di dissipazione (Df), dalle prestazioni termiche e dal budget. I laminati a base di PTFE offrono un’elevata integrità del segnale per progetti sopra i 10 GHz, mentre i compositi idrocarburo-ceramici come RO4350B garantiscono un buon equilibrio tra alte prestazioni e lavorabilità.
Per applicazioni inferiori a 6 GHz, laminati come Isola IS620 o Taconic TLX sono spesso sufficienti. I progettisti devono inoltre considerare fattori come il coefficiente di espansione termica, la resistenza all’umidità e la disponibilità dei materiali nella scelta dei laminati per circuiti ad alta frequenza.
