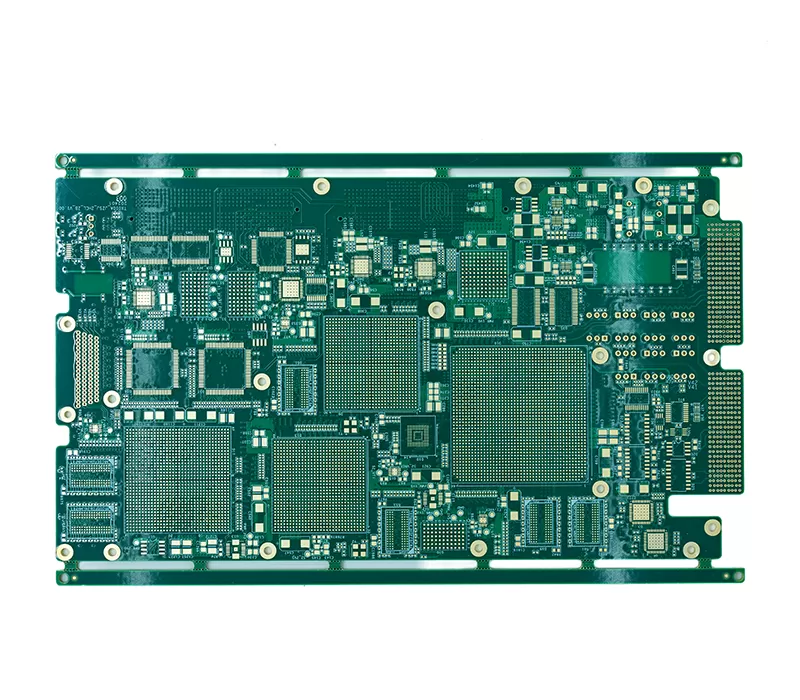

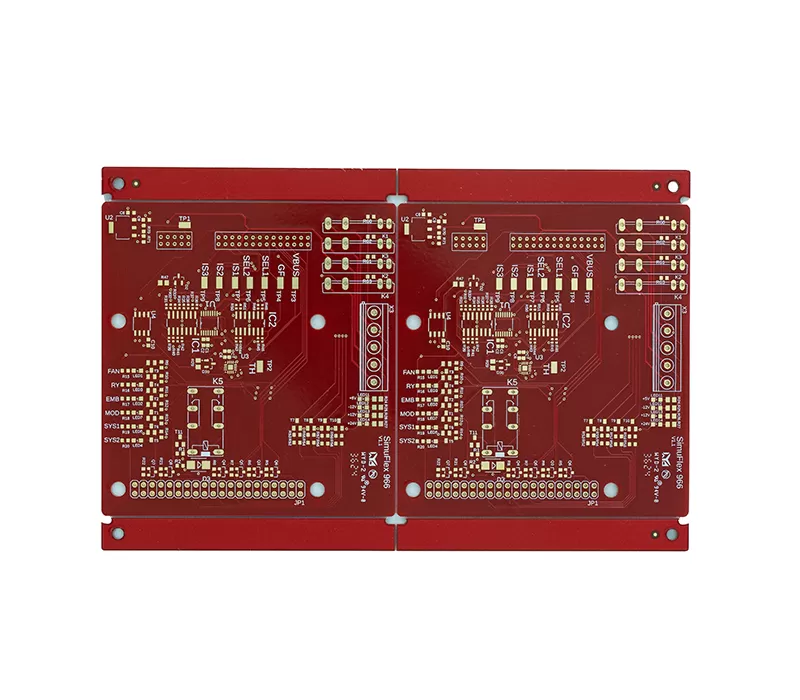

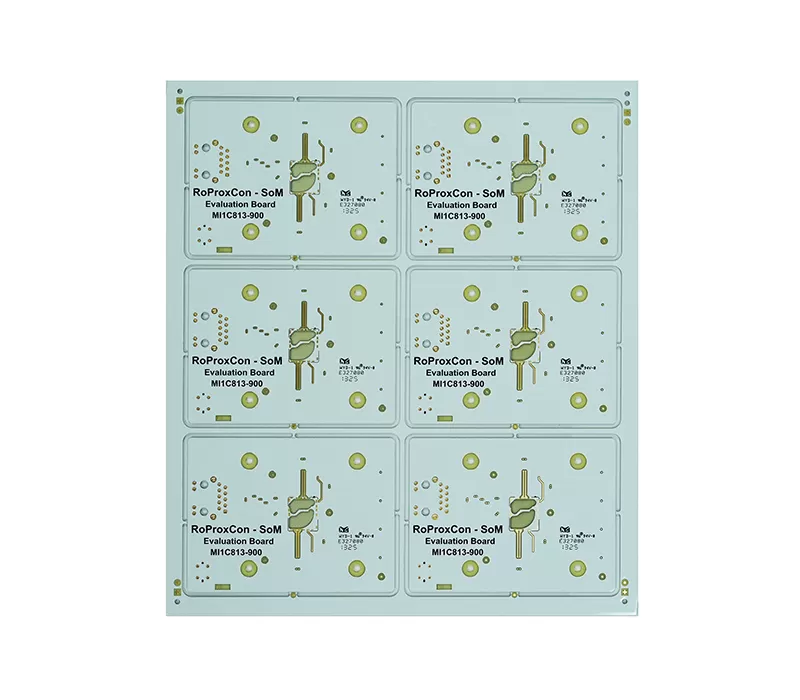

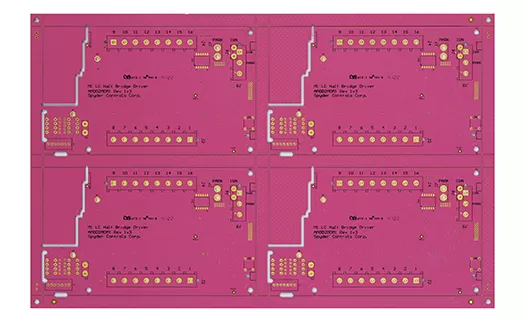

Come produttore professionale di PCB multistrato in Cina, WeiYuanDa fornisce soluzioni di PCB multistrato (circuito stampato multistrato) progettate con quattro o più strati di rame conduttivo interconnessi tramite vias, vias ciechi e vias interrati, formando strutture altamente affidabili per progetti elettronici complessi.
Le schede PCB multistrato supportano layout compatti, instradamento del segnale ad alta velocità e una stabilità elettrica superiore, rendendole essenziali per i sistemi elettronici intelligenti e ad alte prestazioni di oggi.
Come produttore esperto di PCB multistrato in Cina, WeiYuanDa fornisce produzione scalabile e ingegneria di precisione per applicazioni mission-critical ad alta affidabilità e ad alta densità, ottimizzando progettazione, stack-up e scelta dei materiali per ridurre i costi.
La nostra capacità di produzione di schede PCB multistrato è basata su processi avanzati HDI, laminazione di precisione e controllo di impedenza e affidabilità rigoroso.
Se hai bisogno di schede multistrato standard o disegni HDI ad alto numero di strati, le nostre strutture sono dotate di requisiti elettrici e meccanici più difficili.
| Parametro | Standard | Advanced HDI |
| Numero di strati | 24 strati | 40 strati |
| Dimensione massima di consegna PCB | 950mm * 600mm | 1200mm * 600mm |
| Tg | TG135, TG150, TG170, TG180 | |
| Spessore della scheda | 5.0mm | 6.0mm |
| Cu a base esterna | 8OZ | 10OZ |
| Cu a base interna | 6OZ | 8OZ |
| Rapporto di aspetto | 1:12 | 1:15 |
| Trattamento superficiale | HASL-LF, EING, ENPIG, OSP, dito d'oro, stagno ad immersione, argento ad immersione | |
| Dimensione del foro | 0.15mm | 0.1mm |
| Linea minima/spaziatura esterna | 3 mils | 2 mils |
| Linea minima/spaziatura interna | 3 mils | 2 mils |
| Passo Min BGA | 12 mils | 8 mils |
| Impedenza | 10% | 7% |
| Ponte maschera a saldare Min | 5 mils | 3 mils |
| Mezze fori (PTH) | 20 mils | 8 mils |
| Trapano posteriore | 3 volte | 6 volte |
I PCB multistrato sono più che semplici circuiti: formano la spina dorsale strutturale dell’elettronica moderna. Con la rapida evoluzione dei dispositivi intelligenti, della comunicazione ad alta velocità e dei sistemi aerospaziali, la domanda di circuiti stampati multistrato ad alte prestazioni non è mai stata così alta.
Come affidabile Produttore di schede PCB, WeiYuanDa fornisce soluzioni multistrato ad alta densità e alta affidabilità che aiutano i nostri clienti a rimanere competitivi, dagli smartphone e server ai satelliti e ai sistemi autonomi. Grazie alla combinazione di capacità produttive avanzate e una profonda esperienza tecnica, trasformiamo progetti di circuiti complessi in prodotti reali di alta qualità.

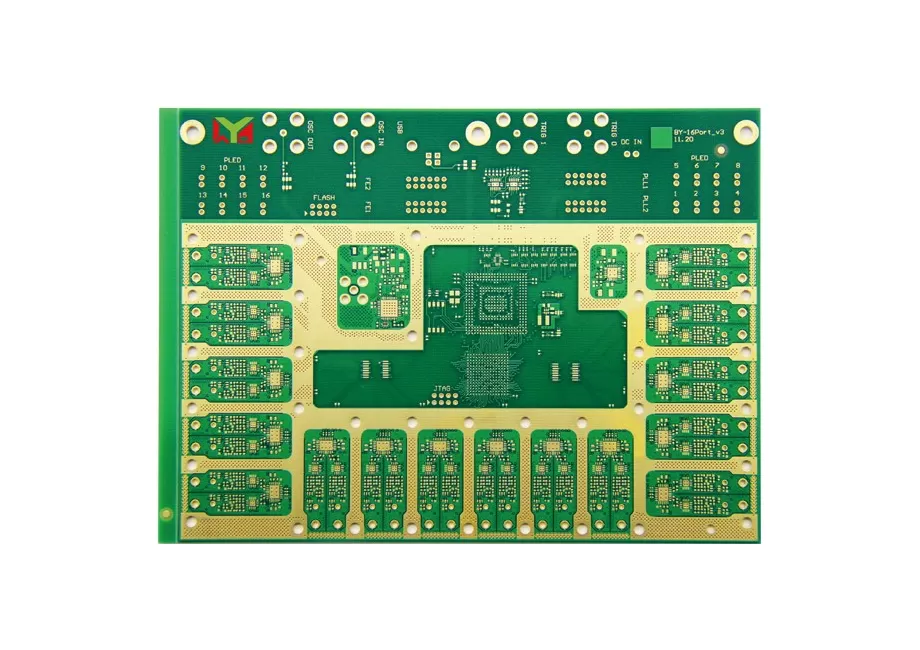

Apparecchiature mediche: i sistemi di imaging, gli strumenti diagnostici e i monitor sanitari indossabili richiedono prestazioni elettroniche precise e affidabili. I PCB multistrato garantiscono layout compatti, connessioni ad alta densità e qualità del segnale costante, essenziali per i dispositivi medici moderni.
Elettronica automobilistica: sistemi avanzati di assistenza alla guida (ADAS), sistemi di infotainment e controller per veicoli elettrici richiedono un’elevata integrità del segnale e fattori di forma compatti. I PCB multistrato consentono un routing ad alta densità, una robusta distribuzione dell’energia e un controllo EMI critico per la sicurezza e le prestazioni automobilistiche.
Controllo industriale: i controller di automazione, la robotica e i sistemi di gestione dell’alimentazione richiedono elevata durata e prestazioni elettriche. I PCB multistrato consentono layout di circuiti complessi, piani di alimentazione stabili e una riduzione delle interferenze di segnale in ambienti industriali difficili.
Aerospaziale: avionica, sistemi di navigazione e apparecchiature di comunicazione devono operare in modo affidabile in condizioni estreme. I circuiti stampati multistrato forniscono resistenza meccanica, resilienza termica e tracciamento preciso del segnale, necessari per applicazioni aerospaziali e di difesa.

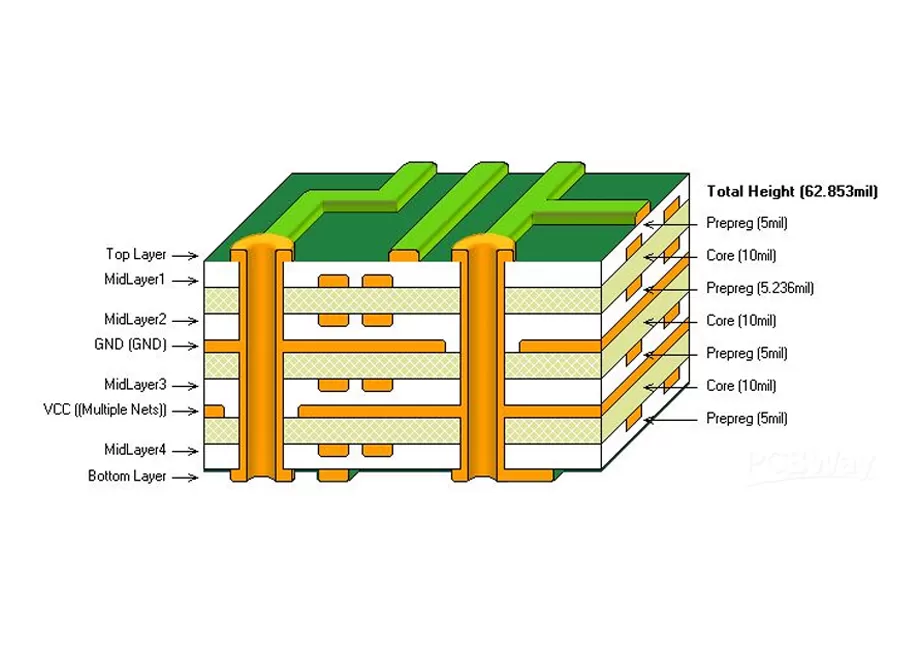

Un PCB multistrato è un circuito stampato composto da tre o più strati di rame laminati insieme a materiali isolanti e interconnessi tramite vias (fori passanti, vias ciechi e vias interrati).
Rispetto alle schede a singola o doppia faccia, i PCB multistrato offrono una maggiore libertà di progettazione, consentendo agli ingegneri di gestire segnali ad alta velocità, routing denso e una distribuzione stabile dell’energia in un fattore di forma compatto.
Alta densità
Consente un numero maggiore di circuiti in uno spazio compatto.
Integrità del segnale migliorata
Riduce le interferenze elettromagnetiche e il mirino.
Maggiore affidabilità
Gli strati multipli forniscono una robusta integrità strutturale.
Flessibilità nel Design
Supporta il routing complesso e il posizionamento dei componenti.
Alta integrazione: consente una maggiore funzionalità entro uno spazio limitato.
Integrità del segnale: riduce le interferenze del segnale e migliora l’efficienza della trasmissione.
Miniaturizzazione: supporta dimensioni ridotte del dispositivo, ideale per prodotti portatili.
Forte affidabilità: il design multistrato migliora la stabilità del circuito.
I PCB multistrato sono più che semplici circuiti stampati: sono il fondamento dei moderni progetti elettronici complessi. Con il rapido avanzamento dei dispositivi intelligenti e della tecnologia aerospaziale, la loro importanza continua a crescere. Come esperti nella produzione di PCB, siamo orgogliosi di offrire soluzioni multistrato, aiutando i nostri clienti a ottenere un vantaggio competitivo nei settori ad alte prestazioni. Dai dispositivi smartphone ai satelliti, i PCB multistrato stanno aprendo la strada a un futuro più intelligente.

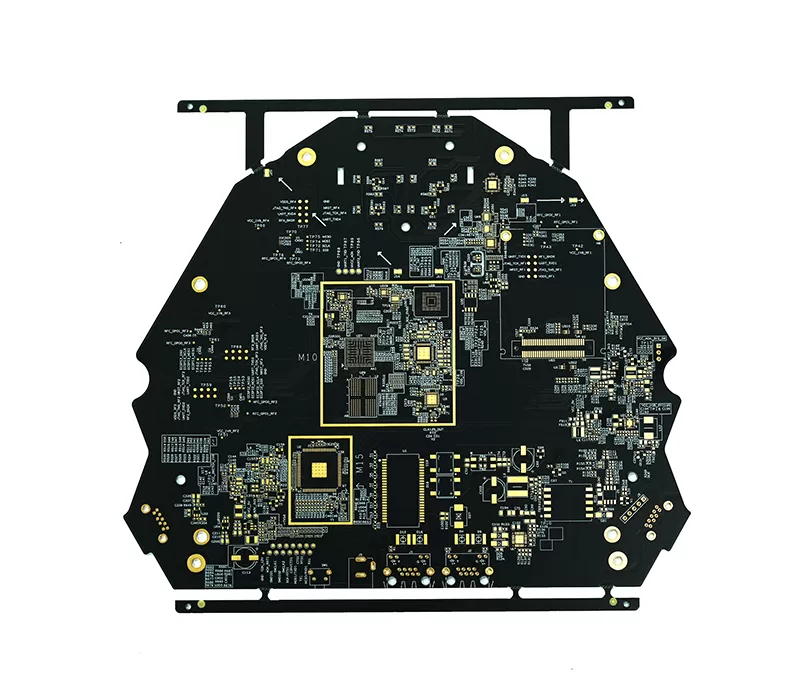

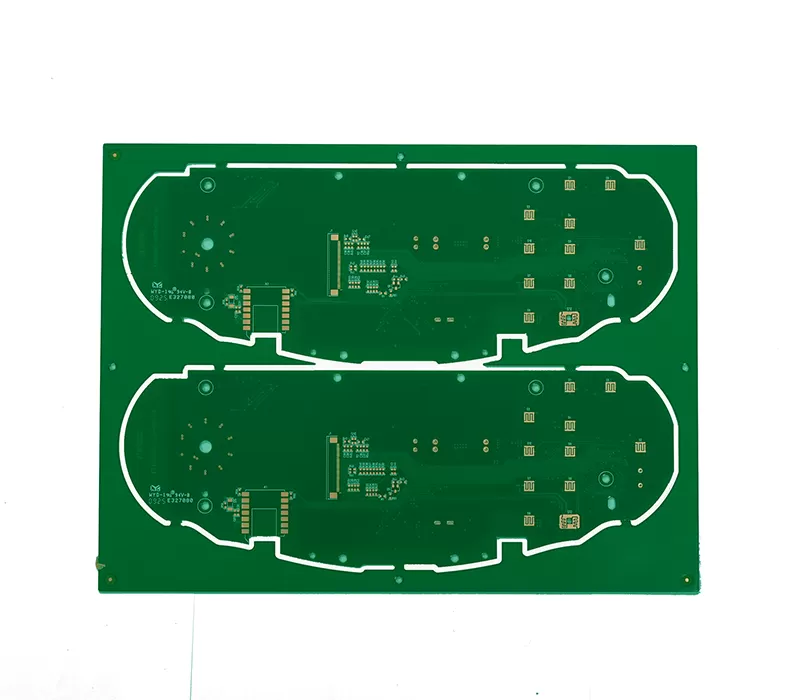

Come fabbrica professionale di circuiti stampati multistrato, Weiyuanda offre molto più della semplice produzione di PCB: forniamo supporto completo di ingegneria e produzione per progetti multistrato complessi.
I nostri punti di forza includono:
Laminazione avanzata e tecnologia HDI per schede PCB multistrato ad alto numero di strati
Controllo dell’impedenza interna, foratura posteriore e incisione a linea fine
Supporto per PCB rigidi-flessibili, multistrato e strutture PCB flessibili multistrato
Sistemi di qualità stabile per applicazioni automobilistiche, medicali e aerospaziali
Prototipazione rapida e produzione di massa scalabile
Dalla fase iniziale di progettazione alla produzione in volumi, Weiyuanda aiuta i clienti a ridurre i rischi, accorciare i cicli di sviluppo e garantire prestazioni di prodotto costanti.
