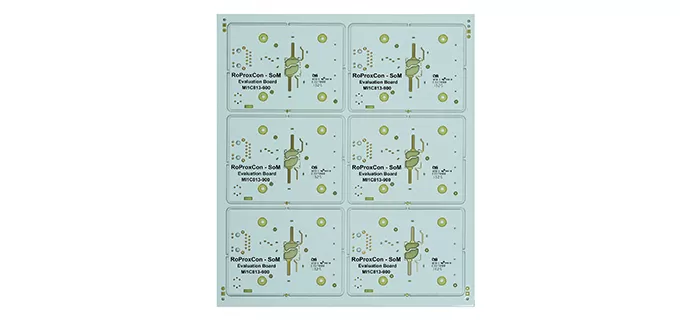

I pcb multistrato guidano l'innovazione attraverso le moderne architetture di veicoli

I veicoli di oggi si trasformano in complessi mozzi elettronici dove i pcb multistrato servono come sistema nervoso centrale. Questi circuiti avanzati consentono funzioni critiche dalla gestione del motore alle capacità di guida autonoma, la movimentazione di più dati rispetto ai primi supercomputer e le condizioni automobilistiche estreme.

I veicoli moderni richiedono soluzioni di circuiti avanzati

La transizione verso veicoli elettrici e autonomi pone richieste senza precedenti sull'elettronica automobilistica. Le schede tradizionali monostrato si mostrano non adatte per l'elaborazione dei gigabyte di dati del sensore generati ogni minuto nelle auto moderne.Pcb multistratoAffrontare questi problemi attraverso la loro architettura unica, che integra la distribuzione dell'energia, il routing del segnale e la gestione termica in piattaforme unificate.

Le nostre soluzioni multistrato di grado automobilistico supportano i requisiti di estrema affidabilità dei sistemi di sicurezza-critical. Dai moduli radar ADAS elaborazione di 20 milioni di calcoli di distanza al secondo ai sistemi di infotainment streaming di contenuti 4K, tali schede mantengono integrità del segnale anche nelle interferenze elettromagnetiche-ambiente pesante del sistema elettrico di un veicolo. La costruzione multistrato fornisce una schermatura intrinseca che impedisce il mirino tra componenti sensibili come i sensori lidar e i moduli di comunicazione 5G.

Studio di casi: esperienze digitali In-Vehicle lisce

Un fornitore automobilistico europeo leader ha affrontato le difficoltà di montaggio che sviluppano il loro sistema di cockpit digitale di nuova generazione. Il progetto innovativo richiesto che integra più display ad alta risoluzione, telecamere di monitoraggio del driver avanzate e l'elaborazione audio premium in un modulo cruscotto con rigidi limiti di spazio. Le soluzioni PCB convenzionali non possono soddisfare la densità dei componenti necessari mentre soddisfano le vibrazioni automobilistiche e gli standard termici.

Abbiamo consigliato il nostro avanzato a 40 stratiPCB HDI interconnect ad alta densitàSoluzione con diversi vantaggi di prestazione critica

Requisiti principali:

• Elaborazione simultanea per quattro display 4K

• Comunicazione a bassa latenza con veicolo CAN bus

• Funzionamento attraverso-40 °C a 125 °C intervallo di temperatura

• Protezione contro le interferenze elettromagnetiche automobilistiche

• Affidabilità del ciclo di vita del prodotto di 10 anni

Applicazione tecnica: ilScheda PCB per autoIl nostro materiale TG180 a leva per un'eccezionale stabilità termica, con strati di rame da 8-10 once che garantiscono una consegna stabile a più processori. Il rapporto di aspetto 15:1 microvias ha abilitato il posizionamento di componenti densi sotto i connettori del display, mentre i riflessi di segnale rimossi dalla perforazione in interfacce di memoria ad alta velocità. Placcatura in oro selettiva su connettori critici garantiti contatto affidabile attraverso migliaia di cicli di accoppiamento.

I team di sviluppo dei benefici misurati hanno registrato un miglioramento significativo rispetto alla loro soluzione precedente:

• 28% di riduzione dello spessore del modulo del cruscotto

• Temperatura di esercizio di picco inferiore di 36 °C

• Eliminazione degli artefatti del segnale di visualizzazione

• Miglioramento del 15% nel tempo di avvio del sistema

• Conformità completa agli standard di shock/vibrazione per autoveicoli

L'integrazione di successo ha stabilito un nuovo punto di riferimento per i sistemi di cockpit digitali integrati, dimostrando come la tecnologia avanzata del PCB consente sia le innovazioni delle prestazioni che le efficiency di produzione.

Standard di tecnologia PCB di grado automobilistico

I veicoli moderni richiedono circuiti stampati che superano le metriche di affidabilità di livello commerciale. Come professionistaProduttore di PCB ad alta tecnologia, I nostri processi di produzione incorporano certificazioni automobilistiche stringenti, tra cui

• Impianti di produzione certificati IATF 16949

• Selezione dei materiali conformi al AEC-Q100

• Convalida del ciclismo termico da 168 ore

• Test delle vibrazioni che superano gli standard ISO 16750-3

• 100% test elettrici con verifica della sonda volante

Questi protocolli garantiscono prestazioni costanti attraverso la durata della vita operativa del veicolo, dalle strade del deserto che bruciano alle strade di montagna gelide. L'esecuzione di ispezione ottica automatizzata (AOI) e la verifica a raggi X garantisce la consegna senza difetti anche dei gruppi multistrato più complessi.

Riferimento del settore

1. Standard di affidabilità PCB SAE International J3168 (2023) per applicazioni automobilistiche

2. IPC-6012DA (2024) certificazione per pcb automobilistici

3. Operazioni IEEE sulla tecnologia veicolare Q1 2024

4. AEC-Q100 Rev-H requisiti di certificazione del Test di Stress

5. McKinsey & Company Auto 2030: rapporto Evolution architettura elettronica
