Come progettare PCB in rame spesso? Guida WYD alla produzione per alte correnti

Quando i circuiti stampati devono trasportare correnti superiori a 10 A in modo continuo — negli inverter solari, nei controller per motori di veicoli elettrici, nei caricabatterie, negli azionamenti servo industriali o negli alimentatori per server — le piste standard in rame da 1 oz non sono più sufficienti. Il surriscaldamento delle piste, le cadute di tensione, l'affaticamento dei giunti di saldatura e i guasti sul campo diventano inevitabili. I PCB a rame spesso risolvono questo problema utilizzando strati di rame da 3 oz fino a 10 oz (105–350 µm), trasformando la scheda stessa in un percorso ad alta corrente con dissipazione termica integrata.

Questa guida illustra i principi fondamentali della progettazione di PCB a rame spesso, i vincoli di produzione che influenzano le scelte di layout, i casi applicativi reali e il modo in cui WeiYuanDa (WYD) — con oltre 20 anni di produzione di schede per elettronica di potenza e capacità di rame spesso certificata UL fino a 6 oz di rame finito (210 µm) sugli strati interni ed esterni — affronta queste sfide nella pratica. Tutte le specifiche e i dati di processo qui citati derivano dalle nostre capacità produttive effettive.

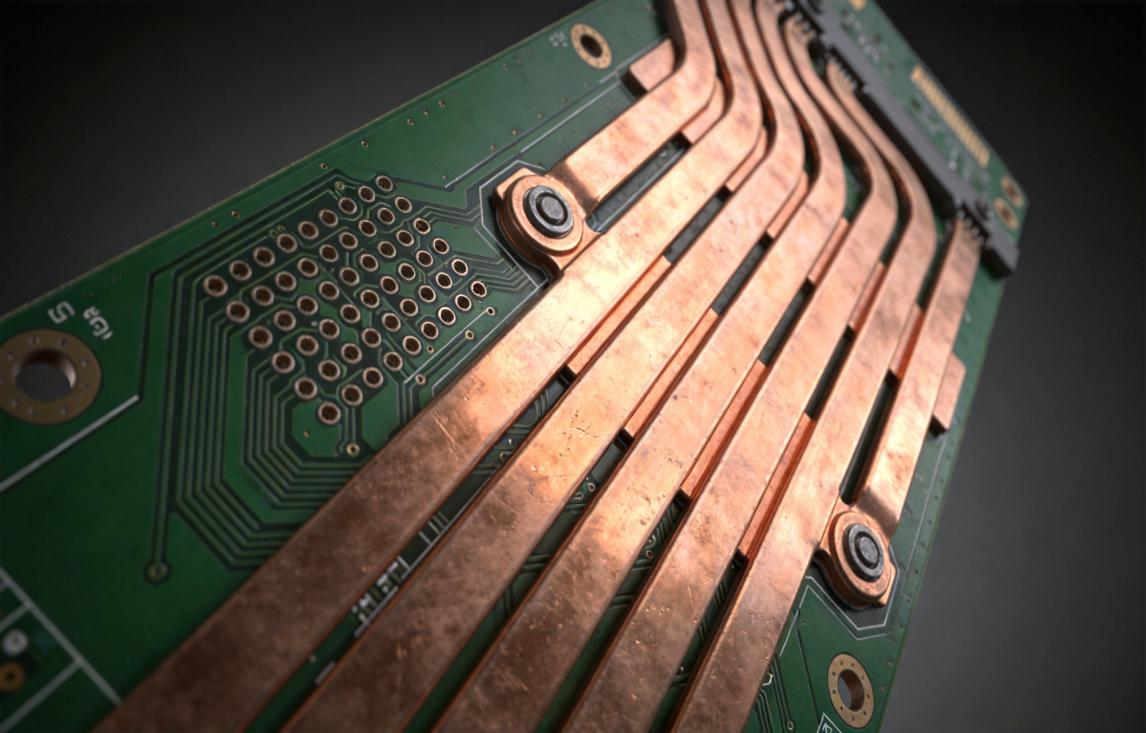

Cosa definisce un PCB a rame spesso e perché è importante

Un PCB a rame spesso è classificato in base allo spessore dello strato di rame superiore a 3 oz/ft² (circa 105 µm). Da WeiYuanDa, le nostre schede a rame spesso coprono spessori di rame da 3 oz a 6 oz (con certificazione UL), realizzate su substrato FR-4 con finitura superficiale ENIG o OSP. Questo è fondamentalmente diverso dalle schede standard: la massa aggiuntiva di rame modifica la resistenza elettrica, il percorso di dissipazione termica e il comportamento meccanico dell'intera struttura.

WYD supporta tre configurazioni strutturali per i progetti a rame spesso:

◆ Rame spesso su singola faccia — per schede di distribuzione ad alta corrente semplici

◆ Rame spesso su doppia faccia — quando entrambi i lati richiedono percorsi di corrente significativi

◆ Rame spesso multistrato — combinando strati di potenza con strati di segnale in sistemi complessi

La scelta tra queste configurazioni dipende dalla densità di instradamento, dal budget termico e dall'architettura di sistema. Il nostro team di ingegneria esamina i file Gerber entro 6 ore e fornisce un feedback DFM sull'allocazione del peso di rame, sull'assegnazione degli strati e sulla strategia dei via prima dell'avvio della produzione.

Vantaggi ingegneristici degli strati di rame spesso

Capacità di trasporto di corrente

La resistenza elettrica del rame è inversamente proporzionale all'area della sezione trasversale. Una pista da 4 oz trasporta circa quattro volte la corrente di una pista da 1 oz a parità di larghezza.

Prestazioni termiche

Con una conducibilità termica di circa 401 W/m·K, gli strati di rame spesso fungono da diffusori di calore integrati. L'energia termica dei componenti di potenza — MOSFET, diodi, induttori — viene allontanata dalle piazzole e distribuita sul piano di rame. Questo riduce le temperature dei punti caldi e prolunga la vita dei componenti. In applicazioni come driver LED e controller per motori, spesso elimina completamente i dissipatori esterni.

Stabilità meccanica sotto stress termico

In ambienti con rapide escursioni termiche — installazioni automobilistiche sotto cofano, apparecchiature di potenza per esterni, macchinari industriali — gli strati di rame spesso resistono alla fatica da ciclaggio termico. Le piste standard da 1 oz possono sviluppare microfratture in corrispondenza dei giunti di saldatura dopo migliaia di cicli. La massa aggiuntiva del rame spesso offre una stabilità strutturale in grado di sopportare queste condizioni; per questo la certificazione IATF 16949 di WYD supporta specificamente la produzione di rame spesso per il settore automobilistico.

Architettura di sistema semplificata

Integrando direttamente nel PCB il trasporto di corrente e la dissipazione del calore, i progetti a rame spesso riducono la necessità di componenti supplementari — meno barre di distribuzione, dissipatori e ventole di raffreddamento. Questa efficienza progettuale è particolarmente preziosa negli involucri compatti per moduli di potenza e sottosistemi per veicoli elettrici, dove lo spazio sulla scheda è limitato.

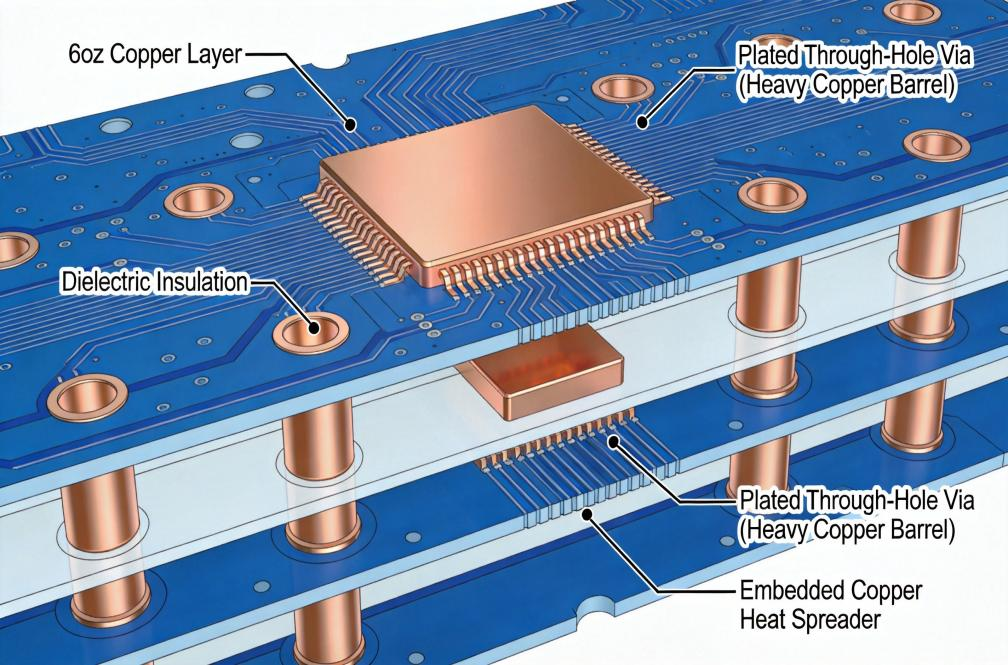

Sfide di produzione e soluzioni di processo WYD

La fabbricazione del rame spesso non è semplicemente una questione di utilizzare un foglio di rame più spesso. L'aumento dello spessore del rame introduce sfide produttive che richiedono controlli di processo specializzati.

Precisione di incisione

All'aumentare dello spessore del rame, l'incisione deve rimuovere più materiale preservando al contempo una geometria precisa delle piste. L'incisione standard produce un sottosquadro eccessivo sul rame spesso, creando profili trapezoidali che si discostano dall'intento progettuale. Il processo di incisione di WYD utilizza algoritmi di compensazione calibrati per rame da 3–10 oz, mantenendo la precisione della larghezza delle piste anche su schede con aree di rame a peso misto.

Placcatura a gradini per rinforzo selettivo

Per pesi di rame superiori a 4 oz, la maggior parte dei produttori non può placcare l'intero spessore in un unico passaggio. In WYD utilizziamo la placcatura a gradini o Copper strip — costruendo il rame in fasi con passaggi di incisione intermedi. Ciò consente un rinforzo selettivo dello spessore nelle zone ad alta corrente, mantenendo geometrie più fini nelle aree di segnale. La placcatura a gradini richiede uno stretto coordinamento tra gli ingegneri di progettazione e il team di fabbricazione; gli oltre 24 ingegneri di WYD lavorano insieme ai nostri rappresentanti commerciali direttamente con i clienti per ottimizzare la sequenza di costruzione degli strati.

Riempimento dielettrico e controllo della laminazione

Le piste di rame più spesse creano dislivelli di profilo più elevati tra rame e substrato. Il materiale dielettrico deve riempire completamente questi spazi per evitare vuoti che potrebbero causare cedimenti dell'isolamento. WYD controlla i profili di pressione e temperatura di laminazione per garantire un riempimento dielettrico uniforme — questo è particolarmente critico per le costruzioni multistrato a rame spesso, dove più strati di rame spesso sono impilati insieme.

Certificazione UL e verifica della qualità

I PCB a rame spesso WYD sono certificati UL per strati interni ed esterni fino a 6 oz di rame finito (basato su 175 µm di rame di base più 35 µm di placcatura), certificati per i mercati di Stati Uniti e Canada. Ogni scheda viene sottoposta a verifica delle piste tramite AOI e analisi di microsezione dopo stress termico per lo spessore del rame e l'integrità dei via.

Dove i PCB a rame spesso fanno la differenza

La tecnologia del rame spesso non è necessaria per ogni progetto. Le schede di segnale a bassa potenza funzionano perfettamente su rame standard da 0,5 oz o 1 oz. Ma per le seguenti applicazioni, il rame spesso è spesso l'unica scelta pratica — e sono questi i settori in cui WYD ha accumulato la maggiore esperienza produttiva:

Settore automobilistico e veicoli elettrici:I sistemi di gestione delle batterie per veicoli elettrici, i controller di azionamento motore e i caricabatterie di bordo operano sotto costante stress termico e vibrazionale. La certificazione IATF 16949 di WYD garantisce la qualità di grado automobilistico per schede che operano da -40 °C a 125 °C e oltre.

Controllo industriale e automazione:Le apparecchiature di saldatura, i servoazionamenti e le schede di distribuzione dell'alimentazione richiedono PCB in grado di gestire correnti elevate e sostenute senza degrado. La stabilità termica del rame spesso riduce gli intervalli di manutenzione e i tempi di fermo non pianificati.

Energie rinnovabili:Gli inverter solari e i convertitori per l'energia eolica affrontano carichi fluttuanti in condizioni esterne difficili. Il rame spesso gestisce i percorsi DC/AC ad alta corrente dissipando il calore in modo efficiente — offrendo una maggiore efficienza di conversione in installazioni con accesso limitato per la manutenzione.

Aerospaziale e difesa:I moduli di potenza critici per il volo richiedono un'affidabilità assoluta. La combinazione di stabilità del substrato FR-4 e costruzione in rame spesso soddisfa i severi requisiti ambientali aerospaziali, con le certificazioni ISO 13485 e ISO 9001 di WYD a supporto della tracciabilità della qualità per queste applicazioni.

Perché gli ingegneri scelgono WYD per i progetti a rame spesso

Fondata a Hong Kong con una base produttiva dedicata a Dongguan, WeiYuanDa (WYD) produce circuiti stampati da oltre vent'anni. Il nostro stabilimento di 12.000 m² consegna più di 4.000 codici prodotto ogni mese a team di ingegneria e uffici acquisti in oltre 50 Paesi in tutto il mondo.

Piuttosto che coprire un segmento ristretto, manteniamo competenze sull'intero spettro delle tecnologie PCB — dai circuiti multistrato standard FR-4 e HDI ai laminati ad alta frequenza, ai supporti di potenza in rame spesso e ai progetti termici su base alluminio. Questa ampiezza ci consente di rispondere alle diverse esigenze di programmi automotive, automazione industriale, telecomunicazioni, IoT, fornitura di energia e illuminazione, senza richiedere ai nostri clienti di qualificare più fornitori.

Ogni lotto è sottoposto agli stessi standard di ispezione indipendentemente dalla dimensione dell'ordine. Le nostre certificazioni — ISO 9001, ISO 14001, ISO 13485, IATF 16949 e UL per Stati Uniti e Canada — sono validate sull'intera gamma di prodotti. Le serie prototipali e la produzione di massa condividono identici controlli di processo, il che significa che la scheda approvata il primo giorno è la stessa che ricevete all'ordine numero diecimila.

Le richieste tecniche ricevono un preventivo entro due ore, supportate da assistenza tecnica 24 ore su 24 dai nostri team in Cina e in Italia. Che il vostro programma richieda un singolo prototipo o una pianificazione mensile ricorrente, WYD è strutturata per rispondere con la rapidità e la costanza che le vostre tempistiche richiedono.

Conclusione

La tecnologia dei PCB a rame spesso trasforma la scheda da semplice interconnessione elettrica a piattaforma integrata per la distribuzione di potenza e la gestione termica. La scelta del giusto peso di rame, la comprensione dei vincoli di produzione e la collaborazione con un produttore esperto sono i tre fattori che determinano se il vostro progetto a rame spesso funzionerà in modo affidabile sul campo.

Sia che stiate prototipando un sistema di gestione delle batterie per veicoli elettrici di nuova generazione, sia che stiate scalando la produzione di moduli di potenza industriali, l'esperienza ventennale di WeiYuanDa nel rame spesso, la certificazione UL e la capacità produttiva a ciclo completo fanno di noi un partner affidabile dal primo prototipo fino alla produzione in volumi.

Domande frequenti

D1: Quale intervallo di peso di rame supporta WYD per i PCB a rame spesso?

R1: WYD supporta spessori di rame da 3 oz fino a 10 oz per strato, con certificazione UL per rame finito fino a 6 oz (210 µm) sia sugli strati interni sia su quelli esterni.

D2: I PCB a rame spesso possono essere realizzati come schede multistrato?

R2: Sì. WYD produce configurazioni a rame spesso su singola faccia, doppia faccia e multistrato. I progetti multistrato richiedono placcatura a gradini e controlli di laminazione specializzati per mantenere il riempimento dielettrico e la definizione delle piste.

D3: Quali finiture superficiali sono disponibili per le schede a rame spesso?

R3: WYD offre ENIG e OSP come finiture superficiali standard per i PCB a rame spesso, selezionate in base al processo di saldatura, ai requisiti ambientali e alle aspettative di durata a scaffale.
