Poiché i dispositivi elettronici si riducono in dimensioni pur richiedendo maggiore potenza di elaborazione, velocità dati più elevate e funzionalità più complesse, i PCB a singola e doppia faccia raggiungono i propri limiti. Componenti BGA ad alta densità, interfacce di memoria ad alta velocità, architetture a segnale misto e distribuzione dell'alimentazione multi-rail richiedono tutti la densità di instradamento e l'isolamento dei segnali che solo le strutture di PCB multistrato possono offrire. WeiYuanDa (WYD), con oltre 20 anni di esperienza nella fabbricazione di multistrati e una produzione mensile di 4.000 codici articolo, è un partner produttivo di fiducia per gli OEM globali che necessitano sia di prototipi rapidi sia di una produzione di massa scalabile di schede multistrato complesse.
Questa guida tecnica — redatta dal nostro team interno di ingegneri — illustra i fondamenti dell'architettura dei PCB multistrato, i principi critici di progettazione della stratificazione (stack-up), le sfide del processo produttivo, i casi applicativi di settore e l'insieme completo delle capacità produttive proprietarie disponibili presso WYD. Attingiamo a due decenni di esperienza nella produzione di schede fino a 40 strati per spiegare come un controllo preciso del processo risolva le insidie progettuali più comuni per clienti in oltre 50 paesi.

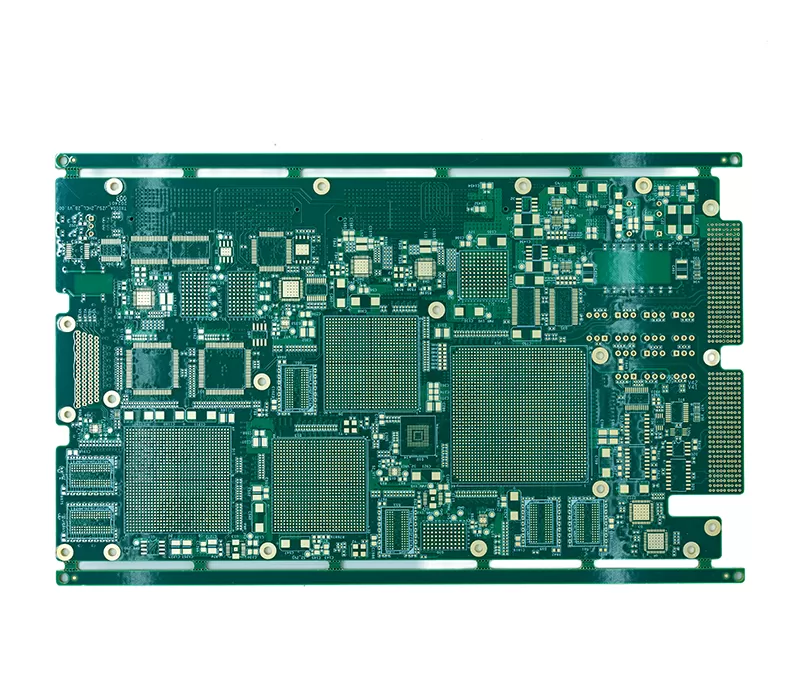

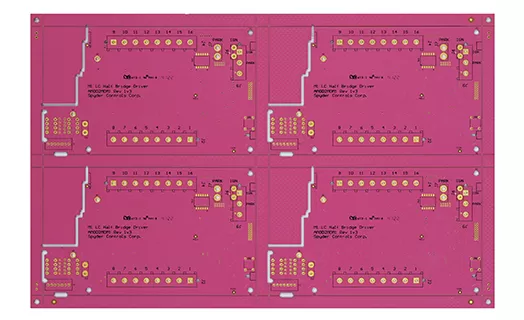

Un PCB multistrato è costituito da tre o più strati di rame conduttivo laminati insieme con materiali isolanti prepreg e core, interconnessi attraverso vie (vias) progettate con precisione. A differenza delle schede a doppia faccia di base, dove tutto l'instradamento compete per due soli piani di rame, le strutture multistrato dedicano strati separati a funzioni specifiche — instradamento dei segnali, distribuzione dell'alimentazione e ritorno di massa — creando un'architettura elettrica altamente organizzata.
Assegnazione degli strati di segnale, alimentazione e massa
Una progettazione multistrato efficace inizia assegnando a ogni strato di rame un ruolo chiaro. Le piste di segnale ad alta velocità vengono instradate adiacenti a solidi piani di massa per stabilire percorsi di ritorno a impedenza controllata. Piani di alimentazione dedicati distribuiscono le linee di tensione con impedenza minima, mentre gli strati di segnale interni gestiscono l'instradamento secondario senza competere per lo spazio superficiale. Questo approccio stratificato consente alle schede moderne di ospitare migliaia di componenti in fattori di forma compatti.
Tipi di vie e architettura di interconnessione
Tre tipi di vie creano le connessioni elettriche tra gli strati. I fori passanti attraversano l'intera pila della scheda e sono i più semplici da produrre. Le vie cieche collegano uno strato esterno a uno o più strati interni senza penetrare l'intero spessore. Le vie interrate collegano solo gli strati interni e non sono visibili da nessuna delle due superfici della scheda. I progetti HDI avanzati combinano tutti e tre i tipi di vie — alcune schede WYD utilizzano fori passanti, vie cieche e microvie in un'unica stratificazione per ottenere la massima densità di instradamento entro vincoli di spazio ridotti.
Selezione del materiale e della Tg
Gli strati isolanti tra i piani di rame determinano la resistenza termica, la stabilità meccanica e le prestazioni elettriche della scheda. WeiYuanDa supporta opzioni di Tg da TG135 a TG280, consentendo agli ingegneri di adattare le proprietà del materiale all'ambiente termico dell'applicazione. I materiali ad alta Tg resistono alla deformazione durante i cicli di rifusione della saldatura senza piombo e mantengono la stabilità dimensionale nell'intervallo di temperature operative — un aspetto critico per applicazioni automobilistiche, di telecomunicazione e aerospaziali industriali.
Principi di progettazione della stratificazione che prevengono i guasti di integrità del segnale
Una stratificazione degli strati pianificata male è la causa principale della maggior parte dei problemi dei PCB multistrato — disadattamenti di impedenza, diafonia tra strati adiacenti, eccessiva deformazione della scheda e delaminazione termica durante l'assemblaggio. I seguenti principi guidano ogni stratificazione che progettiamo in WYD.
Stratificazione simmetrica per la prevenzione della deformazione
Bilanciare la distribuzione del rame sopra e sotto l'asse centrale della scheda previene la deformazione durante i cicli termici e la saldatura a rifusione. Una pila asimmetrica crea forze di dilatazione termica disuguali che piegano la scheda — con il rischio di incrinare i giunti di saldatura o danneggiare i componenti. Il nostro team di ingegneri verifica sempre la simmetria della stratificazione prima di procedere alla laminazione.
Instradamento a impedenza controllata
I circuiti digitali ad alta velocità e RF richiedono un'impedenza precisa delle piste — tipicamente 50 Ω single-ended o 100 Ω differenziale. La larghezza della pista, lo spessore del dielettrico, lo spessore del rame e il valore Dk influenzano tutti l'impedenza. WYD mantiene una tolleranza di impedenza del ±10% sui progetti standard e del ±8% sulle schede HDI avanzate, verificata tramite test TDR (riflettometria nel dominio del tempo) su ogni pannello di produzione.
Posizionamento dei condensatori di disaccoppiamento e continuità dei piani
I piani di massa e di alimentazione continui forniscono percorsi di ritorno a bassa impedenza per le correnti ad alta frequenza. Piani divisi o interruzioni sotto le piste ad alta velocità costringono le correnti di ritorno a seguire percorsi più lunghi, generando emissioni EMI e degrado del segnale. Il nostro processo di revisione DFM segnala le discontinuità dei piani e raccomanda schemi di cucitura con vie per mantenere un riferimento di massa ininterrotto.
Processo di produzione: dall'incisione degli strati interni all'ispezione finale
La fabbricazione di PCB multistrato comporta una sequenza precisa di processi, ciascuno dei quali introduce variabili che influenzano direttamente la qualità della scheda. Comprendere questo flusso di lavoro aiuta gli ingegneri a stabilire aspettative progettuali realistiche.
Imaging e incisione degli strati interni
Ogni strato di rame interno viene definito tramite imaging ad alta risoluzione e incisione di precisione. WYD raggiunge linee/spazi minimi di 3 mil sui progetti standard e di 2 mil sulle schede HDI avanzate. L'ispezione ottica automatizzata (AOI) verifica ogni strato interno prima della laminazione: individuare tempestivamente i difetti evita costosi scarti dopo la pressatura della scheda.
Laminazione e foratura
Gli strati interni ispezionati tramite scansione AOI vengono impilati con fogli di prepreg insieme alla lamina di rame esterna, quindi laminati sotto calore e pressione controllati con precisione.
Dopo la laminazione, vengono praticati i fori passanti e i pad delle vie: WYD supporta diametri minimi di foratura di 0,15 mm (standard) e 0,10 mm (HDI avanzato). Per i progetti ad alta velocità, la back drilling rimuove i tronchetti delle vie per eliminare le riflessioni del segnale, con capacità fino a 6 cicli di back drilling su schede complesse.
Placcatura, finitura superficiale e lavorazione degli strati esterni
I fori praticati vengono placcati in rame per stabilire le connessioni elettriche tra gli strati. Gli strati esterni vengono quindi sottoposti a imaging, incisione e finitura con il trattamento superficiale specificato. WYD supporta HASL-LF, ENIG, ENPIG, OSP, stagno a immersione, argento a immersione e placcatura dei contatti dorati — selezionati in base ai requisiti applicativi di saldabilità, wire bonding o durata dei connettori a bordo scheda.
Test elettrici e validazione dell'affidabilità
Ogni scheda completata viene sottoposta al 100% di test elettrici, tramite sonda mobile o fixture E-Test, per verificare connettività e isolamento. Le misure di impedenza confermano l'accuratezza della geometria delle piste, l'analisi di microsezione valida la qualità della placcatura e l'integrità delle vie, e i test di shock termico confermano la forza di adesione dei materiali prima della spedizione.
Di seguito è riportata la gamma completa delle capacità produttive di WeiYuanDa per PCB multistrato:
| Parametro | Standard (con UL) | HDI avanzato |
| Numero di strati | Fino a 24 strati | Fino a 40 strati |
| Dimensione massima di consegna | 950mm x 600mm | 1200mm x 600mm |
| Opzioni Tg | TG135/TG150/TG170/TG180 | Same |
| Spessore massimo scheda | 5,0 mm | Same |
| Rame base esterno | Fino a 8OZ | Fino a 100Z |
| Rame base interno | Fino a 6OZ | Fino a 8OZ |
| Rapporto d'aspetto | 12:1 | 15:1 |
| Foro minimo di foratura | 0,15 mm | 0,10 mm |
| Linea/spaziatura minima | 3 mil | 2 mil |
| Passo minimo BGA | 12 mil |
8 mil |
| Tolleranza di impedenza | +10 | %+7 |

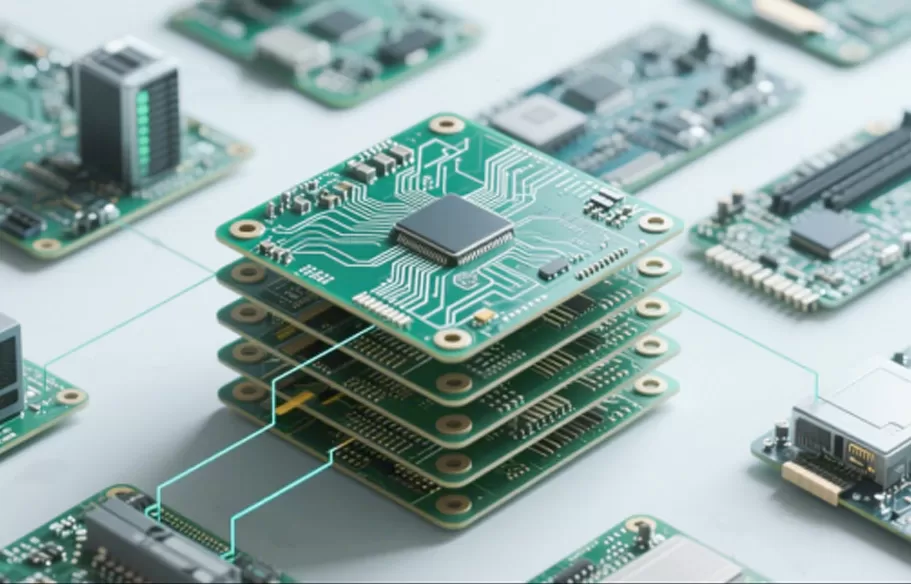

I PCB multistrato rappresentano la spina dorsale strutturale dei moderni sistemi elettronici. Le schede WYD sono impiegate nei seguenti settori applicativi:
Elettronica di consumo e informatica: smartphone, laptop, tablet e schede madri desktop si affidano a schede da 8–16 strati per il posizionamento denso dei componenti, le interfacce di memoria ad alta velocità e i fattori di forma compatti. L'instradamento a impedenza controllata e i piani di massa continui mantengono l'integrità del segnale a velocità dati di più GHz.
Telecomunicazioni e infrastrutture 5G:Le apparecchiature per stazioni base, i router, i ricetrasmettitori ottici e gli switch di rete utilizzano schede multistrato con stratificazioni ibride FR-4/Rogers per la trasmissione di segnali ad alta frequenza. La nostra capacità di lavorare laminati in materiali misti supporta applicazioni sia sub-6 GHz sia a onde millimetriche (mmWave).
Dispositivi medici:I sistemi di risonanza magnetica, le apparecchiature a ultrasuoni, i monitor paziente e i dispositivi diagnostici portatili richiedono interconnessioni ad alta densità e una qualità del segnale affidabile. La nostra certificazione ISO 13485 garantisce standard produttivi di grado medicale per applicazioni critiche per la vita.
Automazione industriale e robotica:I controllori PLC, gli azionamenti servo, i sistemi di gestione dell'alimentazione e i moduli sensore richiedono schede durevoli con piani di alimentazione stabili e interferenze di segnale ridotte per un funzionamento affidabile negli ambienti industriali difficili.
Aerospaziale e difesa:Avionica, sistemi di navigazione, moduli radar ed equipaggiamenti per comunicazioni satellitari richiedono schede con resistenza meccanica, resilienza termica e instradamento preciso dei segnali. I materiali ad alta Tg e i rigorosi test di affidabilità garantiscono prestazioni mission-critical in condizioni estreme.
Molti OEM giudicano i fornitori di PCB solo in base al prezzo unitario, ignorando il supporto completo che riduce i rischi di progetto e accorcia i cicli di R&S. Il sistema operativo end-to-end di WYD offre un valore differenziato ai partner di marchi esteri ed EMS in sei aree chiave:
Scorte di substrati pronte all'uso riducono i tempi di consegna dei prototipi
Teniamo a magazzino in sede i principali laminati ad alta frequenza e l'intera serie di prepreg FR-4, tutti pre-qualificati per la laminazione. La messa a punto della stratificazione può iniziare subito dopo la revisione DFM, senza attendere l'approvvigionamento delle materie prime.
Supporto tecnico locale globale per eliminare i ritardi legati ai fusi orari
I nostri team di ingegneri locali nelle principali città della Cina e in Italia rispondono ai clienti europei e statunitensi nei rispettivi orari lavorativi, eliminando i ritardi di comunicazione per le revisioni progettuali e le conferme di produzione.
Supporto one-stop all'iterazione progettuale per l'ottimizzazione dei prototipi
Il nostro team tecnico assiste i clienti nella regolazione della stratificazione, nella calibrazione dell'impedenza e nell'ottimizzazione dei piani di massa, e aggiorna rapidamente i piani di produzione dopo ogni revisione dei file Gerber per evitare rilavorazioni nella produzione di massa.
Ispezione a fasi sull'intero processo per stabilizzare la coerenza dei lotti
Impostiamo punti di controllo qualità indipendenti in corrispondenza di AOI degli strati interni, verifica dei fori, test di impedenza e analisi di microsezione. Il rilevamento precoce dei difetti riduce i tassi di scarto e garantisce una qualità uniforme tra ordini ripetuti.
Standard qualitativi uniformi per piccoli lotti e produzione di massa
La nostra linea di produzione standardizzata gestisce prototipi da cinque pezzi e migliaia di schede di produzione di massa con controlli di processo identici. I clienti possono scalare gli ordini senza cambiare fornitore a metà progetto.
Rigorosa sicurezza IP lungo l'intero processo per i dati di progettazione riservati
Applichiamo una gestione standardizzata dei file che copre archiviazione dei Gerber, registrazioni della stratificazione, produzione e spedizione. Tutte le informazioni proprietarie sui circuiti sono completamente protette durante l'intero ciclo produttivo.
La tecnologia dei PCB multistrato si è evoluta da processo produttivo specializzato a piattaforma standard per praticamente tutti i sistemi elettronici complessi. Padroneggiare la progettazione della stratificazione, l'architettura delle vie, il controllo dell'impedenza e la selezione dei materiali consente agli ingegneri di creare prodotti compatti e ad alte prestazioni, in grado di soddisfare le esigenze delle applicazioni moderne.
Che abbiate bisogno di un prototipo rapido a 8 strati o di una produzione HDI a 40 strati, gli oltre 20 anni di esperienza di WeiYuanDa, le certificazioni complete e l'infrastruttura di supporto globale fanno di noi un partner su cui poter contare per qualità costante e consegne puntuali.
D1: Qual è il numero massimo di strati di PCB che WYD può produrre? Quali sono le specifiche relative a dimensione massima del pannello e foro minimo di foratura?
R1: WYD ha oltre 20 anni di esperienza nella produzione di PCB multistrato. Le nostre schede multistrato standard supportano fino a 24 strati, mentre i PCB HDI ad alta densità di interconnessione di fascia alta possono raggiungere un massimo di 40 strati. La dimensione massima di lavorazione del pannello è 1200 mm × 600 mm. Per le schede standard, il diametro minimo del foro di foratura è di 0,15 mm, mentre le schede HDI di fascia alta supportano microvie fino a 0,10 mm tramite foratura laser, soddisfacendo le esigenze di instradamento ad alta densità nei settori delle comunicazioni, del controllo industriale, medico, dell'elettronica automobilistica e altri.
D2: Quali finiture superficiali offrite per i PCB multistrato e come posso scegliere quella giusta?
R2: Forniamo una gamma completa di finiture superficiali collaudate per tutti i tipi di PCB multistrato: livellamento ad aria calda senza piombo (HASL-LF), nichel chimico oro a immersione (ENIG), nichel chimico palladio chimico oro a immersione (ENPIG), antiossidazione OSP, stagno a immersione, argento a immersione e placcatura dei contatti dorati. I nostri ingegneri tecnici offrono gratuitamente consigli sulla scelta del materiale in base ai processi di saldatura, ai requisiti di collegamento dei chip e alle esigenze di resistenza all'usura dei connettori a bordo scheda.
D3: Qual è il tempo di consegna per i prototipi di PCB? E per la produzione di massa? Quanto rapidamente posso ottenere preventivi e revisioni DFM?
R3: Prototipi multistrato semplici possono essere consegnati in appena 1 giorno lavorativo (solo per schede a basso numero di strati con processi standard). I preventivi formali vengono inviati entro 2 ore dalla ricezione della richiesta. Una volta ricevuti i file Gerber, il nostro team di ingegneri dedicato completa la revisione di producibilità DFM entro 6 ore. I tempi di consegna per la produzione di massa vengono valutati separatamente in base al numero di strati, alla complessità della stratificazione e ai requisiti di processo speciali; i nostri specialisti commerciali confermeranno con voi i programmi di produzione precisi.
