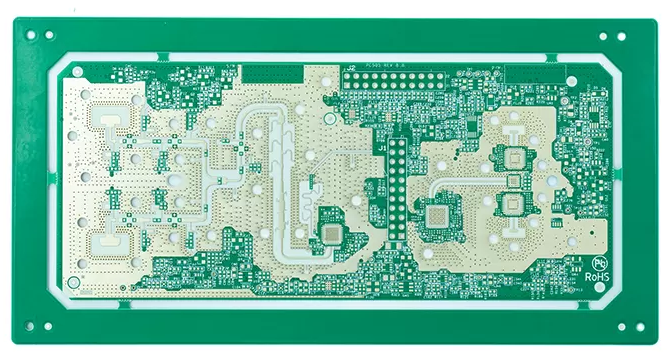

Con l'avanzare delle comunicazioni wireless, dei radar automotive a onde millimetriche, dei moduli RF aerospaziali e dell'IoT industriale verso frequenze operative superiori a 500 MHz fino a 77 GHz, i normali PCB in FR-4 non riescono più a garantire una trasmissione stabile del segnale. Minime variazioni nelle prestazioni dielettriche, nella levigatezza del rame e nella precisione delle piste causano gravi perdite di inserzione, riflessioni del segnale e interferenze EMI, compromettendo le prestazioni complessive dell'apparecchiatura. Per risolvere questi colli di bottiglia RF, gli ingegneri si affidano a PCB ad alta frequenza realizzati con laminati a basse perdite e WeiYuanDa (WYD) è un produttore affidabile a ciclo completo, specializzato nella prototipazione e nella produzione in serie di PCB ad alta frequenza personalizzati per OEM globali.
Questo manuale tecnico approfondito, redatto dal nostro team interno di ingegneria RF, copre le teorie fondamentali sui PCB ad alta frequenza, i principali punti critici di produzione, le soluzioni più diffuse per i substrati RF, i casi applicativi di vari settori e l'intera gamma di punti di forza produttivi esclusivi disponibili solo presso WYD. Integriamo la nostra esperienza di oltre 20 anni nella fabbricazione di schede RF per spiegare come il nostro preciso controllo di processo risolve i comuni problemi di integrità del segnale in GHz per clienti in oltre 50 Paesi.

Tutte le regole di progettazione e produzione per i circuiti ad alta frequenza adottate da WYD sono studiate per eliminare l'attenuazione del segnale ad alta frequenza, con ogni standard di processo rigorosamente calibrato per segnali da 500 MHz a 77 GHz.
L'integrità del segnale al centro
Alle frequenze in GHz, la lunghezza d'onda dei segnali elettromagnetici si riduce drasticamente. Un segnale a 10 GHz ha una lunghezza d'onda di soli 30 mm nello spazio libero, il che significa che anche piccole discontinuità nelle piste del PCB possono agire da antenne, irradiando energia e causando riflessioni. I PCB ad alta frequenza risolvono questo problema utilizzando substrati con costante dielettrica (Dk 2,0–3,6) rigorosamente controllata e fattore di dissipazione (Df 0,001–0,003) estremamente basso, garantendo che i segnali si propaghino con attenuazione e distorsione di fase minime.

Requisiti di precisione geometrica
A differenza delle schede digitali standard, dove sono accettabili larghezze di pista di 5–8 mil, i progetti ad alta frequenza richiedono larghezze di linea e spaziature precise a livello micrometrico. Le piste a impedenza controllata — sia in configurazione microstrip sia stripline — devono mantenere una geometria costante lungo l'intero percorso del segnale. Trattamenti superficiali come ENIG (Electroless Nickel Immersion Gold) o argento a immersione sono preferiti per le loro interfacce in rame lisce e uniformi, che riducono al minimo le perdite nel conduttore alle alte frequenze.
Stabilità termica e ambientale
I laminati RF devono mantenere prestazioni elettriche stabili in un'ampia gamma di temperature. Materiali come Rogers RO4350B offrono una conducibilità termica di 0,3–0,8 W/m·K combinata con bassi coefficienti di dilatazione termica, prevenendo la deriva dell'impedenza durante i cicli termici. Questa stabilità è fondamentale per applicazioni come le stazioni base 5G e i radar militari che operano in continuo in ambienti esterni difficili.
La scelta del giusto materiale dielettrico è la decisione più importante nella progettazione di PCB ad alta frequenza. Il materiale determina direttamente la perdita di segnale, la costanza dell'impedenza e l'affidabilità a lungo termine. In WYD teniamo a magazzino e lavoriamo le quattro famiglie di laminati RF più richieste, consentendo agli ingegneri di bilanciare prestazioni, producibilità e costi.

Laminati Rogers (RO4350B, RO3003, RO3010):Il punto di riferimento del settore per i progetti RF e a microonde avanzati. I materiali Rogers offrono valori Dk stabili da 3,0 a 10,2 con Df ultra-basso fino a 0,0013, supportando prestazioni a banda larga fino a 77 GHz. Sono la scelta d'elezione per le reti di alimentazione delle antenne delle stazioni base 5G, i sistemi phased array e gli amplificatori di potenza RF, dove l'integrità del segnale non è negoziabile.
Laminati Taconic (TLX, RF-35):Noti per la superiore stabilità termica e l'assorbimento minimo di umidità. TLX offre una bassa perdita di inserzione e un'eccellente stabilità dimensionale per switch RF multi-GHz e linee di trasmissione ad alta velocità. RF-35 rappresenta un'alternativa economica compatibile con i processi standard di produzione dei PCB, ideale sia per la prototipazione sia per la produzione su larga scala.
Arlon 85N:Progettato per ambienti estremi. Con una Tg di 250 °C, conducibilità termica di 0,20 W/m·K ed elevata forza di pelatura, Arlon 85N resiste ai trasmettitori radar ad alta potenza e ai moduli RF aerospaziali dove sono essenziali sia la precisione elettrica sia la durata meccanica.
Isola IS620 (rinforzato con fibra di vetro E): un'opzione pratica di fascia media. Proprietà elettriche stabili fino a 10 GHz a un costo inferiore rispetto ai sistemi in PTFE. Adatto per l'elettronica di consumo e i prodotti per telecomunicazioni che operano al di sotto dei 5 GHz, dove non sono richieste prestazioni complete ad alta frequenza.
Materiale |
Proprietà principali |
Gamma di frequenza |
Applicazioni tipiche |
Rogers (RO4350B, RO3003) |
Dk stabile (3,0–10,2), Df ultra-basso (0,0013) |
Fino a 77 GHz |
Stazioni base 5G, reti di alimentazione antenne, phased array |
Taconic (TLX, RF-35) |
Bassa perdita di inserzione, buona stabilità termica |
Multi-GHz |
Switch RF, circuiti a microonde, apparecchiature per telecomunicazioni |
Arlon 85N |
Tg 250 °C, conducibilità termica 0,20 W/m·K |
Alta potenza, classe GHz |
Moduli RF aerospaziali, radar per la difesa |
Isola IS620 |
Rinforzato con fibra di vetro E, stabile fino a 10 GHz |
< 5–10 GHz |
Elettronica di consumo, dispositivi per telecomunicazioni |

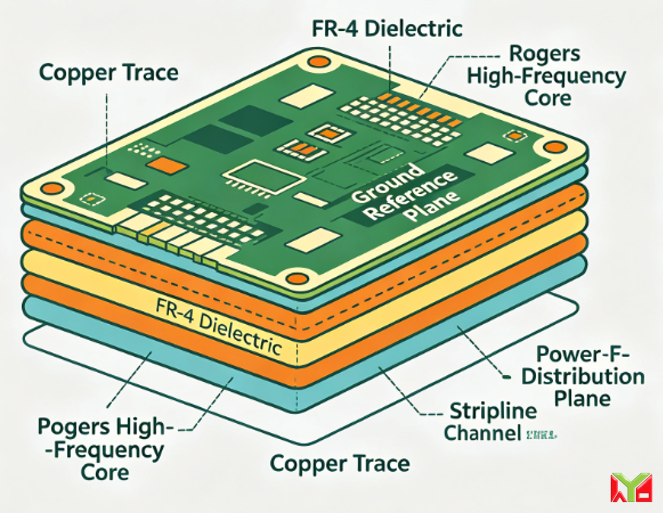

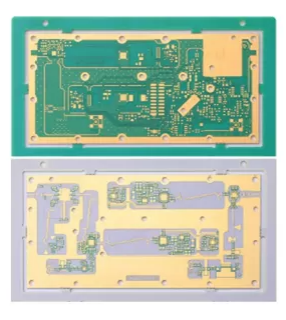

WYD supporta anche progetti con stack-up ibrido, in cui gli strati critici per i segnali ad alta frequenza utilizzano Rogers o PTFE mentre gli strati non critici utilizzano FR-4 standard, offrendo prestazioni ad alta frequenza senza costi inutili di materiale su ogni strato.

Costruire un PCB ad alta frequenza non significa semplicemente sostituire un laminato con un altro. Il processo di produzione stesso introduce variabili che possono determinare il successo o il fallimento delle prestazioni RF. Comprendere queste sfide aiuta gli ingegneri a definire tolleranze realistiche e a scegliere un produttore con i giusti controlli di processo.
Rugosità superficiale della lamina di rame
Alle frequenze in GHz, la corrente scorre principalmente sulla superficie delle piste di rame a causa dell'effetto pelle. Una superficie di rame più ruvida aumenta di fatto la lunghezza del percorso del segnale, incrementando la perdita di inserzione. I produttori di PCB ad alta frequenza devono utilizzare lamine di rame laminate lisce o a trattamento inverso, in genere con rugosità RMS inferiore a 1 μm, per ridurre al minimo questo effetto.
Impatto dielettrico del solder mask
I solder mask standard hanno fattori di dissipazione relativamente elevati che aggiungono perdite dielettriche quando coprono le piste RF. Nei progetti ad alta frequenza, l'applicazione selettiva del solder mask o le piazzole definite dal solder mask (SMD) richiedono un layout accurato per evitare variazioni di impedenza indesiderate. Alcuni progetti critici usano aperture nel solder mask per esporre completamente le piste RF.
Riflessioni dovute agli stub dei via
Nei PCB multistrato ad alta frequenza, gli stub dei via non metallizzati sopra lo strato di segnale agiscono come elementi d'antenna risonanti, causando riflessioni del segnale a frequenze specifiche. Il back drilling, un processo di precisione che rimuove la porzione di stub inutilizzata, è essenziale per mantenere l'integrità del segnale nelle schede che operano sopra i 5 GHz. WYD offre il back drilling a profondità controllata come capacità standard per le schede multistrato ad alta frequenza.
Stabilità dimensionale e registrazione degli strati
I laminati RF hanno coefficienti di dilatazione termica diversi rispetto all'FR-4 standard. Durante la laminazione e le successive lavorazioni termiche, una dilatazione disallineata può spostare la geometria delle piste o causare una registrazione errata degli strati, entrambi fattori che degradano il controllo dell'impedenza. Il nostro processo di produzione utilizza sistemi di allineamento di precisione e profili termici controllati per mantenere una precisione di registrazione di ±0,05 mm anche su stack-up Rogers a 12 strati.

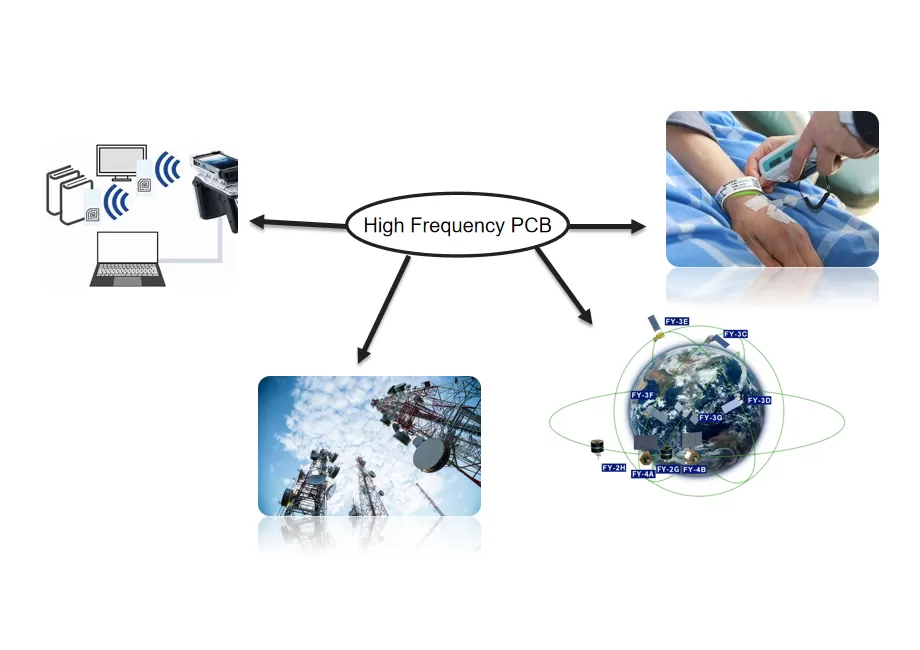

I PCB ad alta frequenza costituiscono la spina dorsale invisibile delle moderne infrastrutture di comunicazione e rilevamento. Le nostre schede sono consegnate a OEM e aziende di R&S in oltre 50 Paesi, con aree applicative chiave che includono:

Telecomunicazioni 5G:I moduli antenna delle stazioni base, gli amplificatori di potenza e le unità ricetrasmittenti RF si affidano a schede ad alta frequenza basate su Rogers per una trasmissione del segnale costante alle frequenze a onde millimetriche. Le nostre schede sono impiegate in infrastrutture 5G commerciali in Europa e Asia.
Aerospaziale e difesa:I ricetrasmettitori per comunicazioni satellitari, i front-end RF dei sistemi di navigazione e i moduli radar militari richiedono schede in grado di operare in modo affidabile in intervalli di temperatura estremi. Le schede basate su Arlon 85N di WYD soddisfano i severi standard di affidabilità di queste applicazioni.
Apparecchiature per imaging medicale:I sistemi di risonanza magnetica e i dispositivi a ultrasuoni utilizzano PCB ad alta frequenza per l'elaborazione precisa del segnale nelle bobine RF e negli array di trasduttori. La nostra certificazione ISO 13485 garantisce una qualità di grado medicale per queste applicazioni critiche per la vita.
IoT industriale e RFID: lettori per identificazione a radiofrequenza, sensori a microonde e moduli wireless industriali traggono vantaggio da schede ad alta frequenza economiche realizzate con Isola IS620 o Taconic RF-35, che bilanciano prestazioni ed economia produttiva.
WeiYuanDa (WYD) non è solo un produttore: siamo un partner per la produzione di PCB ad alta frequenza che lavora a stretto contatto con gli ingegneri progettisti dalla prototipazione alla produzione in serie. Ecco cosa ci distingue:
Oltre 20 anni di esperienza nella produzione RF:Fondata a Hong Kong nel 2005 con stabilimenti di produzione a Dongguan, WYD ha accumulato oltre due decenni di competenza nella fabbricazione di PCB multistrato complessi e ad alta frequenza. Il 65% dei nostri oltre 250 collaboratori vanta oltre 10 anni di esperienza qualificata nella produzione di PCB.
Ampio magazzino materiali:Manteniamo scorte interne di laminati RF Rogers, Taconic, Arlon e Isola, eliminando i ritardi nei tempi di consegna legati all'approvvigionamento dei materiali. Questo significa tempi di prototipazione più rapidi e una catena di fornitura più costante per gli ordini di produzione in serie.
Sistema qualità completamente certificato:La nostra fabbrica possiede le certificazioni ISO 9001, ISO 14001, ISO 13485, IATF 16949 e UL per i mercati di Stati Uniti e Canada. Siamo inoltre membri IPC con certificazioni CIS, a testimonianza del nostro impegno verso gli standard di qualità internazionali.
Capacità ingegneristiche avanzate:Il nostro team di oltre 24 ingegneri fornisce la revisione DFM entro 6 ore, con competenze in foratura a profondità controllata, back drilling, fresatura di precisione e progettazione di stack-up ibridi FR-4/Rogers. Le risposte alle RFQ vengono fornite entro 2 ore e la consegna dei prototipi parte da un minimo di 1 giorno lavorativo.
Rete di assistenza globale:Con uffici locali di vendita e supporto tecnico a Pechino, Chengdu, Xi'an, Shanghai, Shenzhen e in Italia, WYD offre supporto localizzato ai clienti di tutto il mondo. Attualmente serviamo clienti in oltre 50 Paesi, con una forte attenzione ai mercati europeo e nordamericano.
Produzione end-to-end sotto un unico tetto: dall'elaborazione dei file Gerber e dall'ottimizzazione dello stack-up fino alla fabbricazione, ai test di impedenza e all'ispezione finale, tutti i processi sono gestiti internamente. Questa integrazione verticale garantisce coerenza, iterazioni più rapide e meno errori di passaggio rispetto alle catene di produzione esternalizzate.
La progettazione di PCB ad alta frequenza richiede più della semplice conoscenza teorica: richiede un partner produttivo che comprenda l'intersezione tra scienza dei materiali, fabbricazione di precisione e prestazioni RF reali. Dai moduli antenna in Rogers RO4350B agli stack-up ibridi a 12 strati per radar automotive, WeiYuanDa offre la qualità, la velocità e il supporto ingegneristico che i progetti di classe GHz richiedono.
Che abbiate bisogno di un prototipo rapido o della produzione in serie di schede RF complesse, i oltre 20 anni di esperienza di WYD, le certificazioni complete e la rete di supporto globale ci rendono un partner su cui poter contare.
D1: Quando servono PCB ad alta frequenza invece di schede FR-4 standard?
R1: I circuiti che operano al di sopra dei 500 MHz richiedono laminati RF a basse perdite. L'FR-4 presenta elevate perdite dielettriche alle frequenze in GHz e non può supportare radar a 77 GHz o dispositivi 5G a onde millimetriche.
D2: Qual è il vantaggio di un PCB con stack-up ibrido?
R2: I progetti ibridi utilizzano materiali ad alta frequenza per gli strati RF critici e FR-4 per gli strati di potenza/massa, bilanciando le prestazioni RF e il costo complessivo dei materiali.
D3: Quali tolleranze di precisione può raggiungere WYD per le schede RF?
R3: WYD garantisce un allineamento degli strati di ±0,05 mm, una larghezza/spaziatura minima delle piste di 2 mil per HDI e una rugosità del rame inferiore a 1 μm per stabilizzare l'impedenza.
