I prodotti elettronici ad alta potenza, come gli inverter solari, le schede di pilotaggio motori per veicoli elettrici, i servoazionamenti industriali e i moduli di alimentazione per server, si trovano sempre ad affrontare due criticità progettuali fondamentali: l’eccessivo aumento di temperatura dei chip di potenza e la caduta di tensione evidente causata dalle correnti elevate. I normali PCB con rame sottile da 1/3 oz, 0,5 oz e 1–2 oz non sono in grado di sopportare a lungo carichi di corrente elevati, e i punti caldi locali possono provocare rotture dei giunti di saldatura, invecchiamento dei componenti e frequenti guasti in garanzia. Il PCB a rame spesso adotta strati conduttivi in rame ultra-spesso da 10 oz o superiori, risolvendo alla radice il duplice problema della trasmissione di correnti elevate e della dissipazione del calore, e diventa il supporto centrale delle moderne apparecchiature di potenza ad alta densità.
Questo manuale WYD sistematizza le caratteristiche strutturali, i punti di forza competitivi fondamentali, gli standard di specifica progettuale e i principali campi applicativi dei PCB a rame spesso, e spiega come selezionare produttori qualificati per evitare i rischi di sovraccarico termico e di bruciatura dei circuiti nelle fasi di prototipazione e produzione in serie.
A differenza del processo di incisione del rame sottile dei PCB convenzionali, il PCB a rame spesso si basa su speciali tecnologie di elettrodeposizione di rame spesso e di incisione di precisione, con una struttura composita multistrato ottimizzata per l’alta potenza e la conduzione termica. I suoi quattro moduli strutturali fondamentali sono i seguenti:

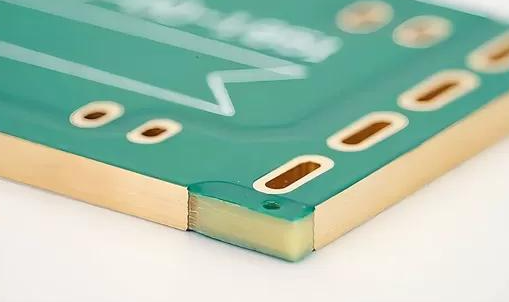

Strato conduttivo in rame ultra-spesso
È il segno distintivo dei circuiti a rame spesso. La specifica industriale standard per il rame spesso parte da 3 oz (circa 105 μm) e lo spessore massimo personalizzabile arriva a 15 oz. La maggiore sezione trasversale del rame riduce notevolmente la resistenza del circuito e le ampie aree in rame diffondono rapidamente il calore generato da MOSFET, IGBT e altri dispositivi di potenza. Sia gli strati di cablaggio esterni sia i piani interni di alimentazione/massa supportano l’impilamento personalizzato di rame spesso.

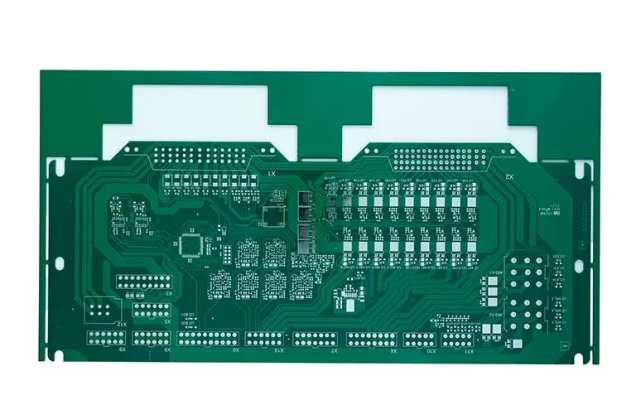

Substrato di base portante
Il substrato FR-4 ad alta Tg è il materiale di abbinamento principale, mentre il substrato senza alogeni, il substrato con nucleo metallico in alluminio e i substrati speciali ad alta frequenza rappresentano opzioni per condizioni operative particolari. Il substrato ad alta Tg resiste alla deformazione termica nei cicli alternati caldo-freddo: ad esempio Tg da 170 a 280 previene efficacemente la deformazione della scheda, la delaminazione tra strati e il distacco dello strato di rame causato dall’espansione termica del rame spesso.
Strato dielettrico in prepreg isolante
Il prepreg ad alta forza di adesione separa ogni strato di circuito in rame spesso, mantenendo un isolamento elettrico stabile e fornendo allo stesso tempo canali ausiliari di conduzione termica verticale tra gli strati, bilanciando sicurezza dell’isolamento ed efficienza di dissipazione del calore.
Strato di trattamento superficiale multiuso
I processi superficiali opzionali includono ENIG, OSP, HASL e stagno per immersione. La finitura ENIG è ampiamente utilizzata in apparecchiature automobilistiche, medicali e industriali ad alta affidabilità, poiché migliora la resistenza all’ossidazione e la stabilità di saldatura delle piazzole; l’OSP è più adatto a prodotti di potenza prodotti in massa e sensibili ai costi.
La struttura del prodotto supporta schemi a singola faccia, doppia faccia e multistrato impilato. I circuiti multistrato a rame spesso sono preferiti per le apparecchiature compatte ad alta potenza che richiedono al contempo cablaggio denso dei segnali e trasmissione di correnti elevate.
La struttura in rame spesso offre un miglioramento completo delle prestazioni all’hardware ad alta potenza, e i suoi vantaggi non possono essere sostituiti dai normali circuiti a rame sottile in ambienti difficili con alte temperature, correnti elevate e vibrazioni:
Elevata capacità di trasporto di correnti elevate
L’aumento dello spessore del rame amplia direttamente l’area della sezione conduttiva e riduce notevolmente l’impedenza del circuito. Le piste in rame spesso possono far passare stabilmente decine di ampere di corrente di lavoro continua e resistere a correnti impulsive elevate, limitando efficacemente la caduta di tensione dei circuiti di potenza e riducendo le perdite. Nei circuiti BMS per veicoli elettrici e negli inverter industriali elimina completamente il rischio di bruciatura dei circuiti causato da piste sottili sovraccaricate.
Sistema di dissipazione del calore ad alta efficienza integrato
Il rame ha una conducibilità termica ultra-elevata fino a 401 W/m·K. L’ampia area in rame spesso equivale a un dissipatore integrato, che disperde rapidamente il calore dei componenti di potenza su tutta la scheda. Rispetto ai normali circuiti FR4 a rame sottile, la temperatura di giunzione dei chip può essere ridotta di 15–20 °C, rallentando l’invecchiamento dei componenti elettronici e prolungando la vita utile complessiva dell’apparecchiatura. Riduce inoltre il numero di dissipatori esterni, semplifica la struttura di assemblaggio meccanico del prodotto e abbassa il costo della distinta base.
Elevata affidabilità contro vibrazioni e cicli termici
La lamina di rame spessa forma un legame più solido con il substrato in prepreg. I fori metallizzati PTH e le piazzole dei connettori hanno una maggiore capacità di carico meccanico e non si incrinano durante test prolungati di vibrazione e shock termico alternato. Dopo centinaia di cicli di temperatura alta e bassa, il circuito rimane integro senza delaminazioni o fratture delle piste, soddisfacendo pienamente i severi standard di affidabilità dei settori automobilistico e aerospaziale.
Miniaturizzazione delle apparecchiature ad alta potenza
Grazie alle eccellenti prestazioni di trasporto di corrente e dissipazione del calore integrate sulla scheda, i progettisti possono ridurre opportunamente le dimensioni complessive del circuito stampato senza sacrificare la potenza erogata. I piani in rame spesso possono sostituire le sbarre collettrici indipendenti e gli accessori ausiliari di conduzione termica, semplificando le procedure di assemblaggio del prodotto e accorciando il ciclo produttivo.
Abbinamento flessibile con tecnologie di processo composite
La tecnologia del rame spesso può essere combinata con substrato in alluminio, nucleo metallico, vie cieche e interrate e altri processi per formare schede composite di dissipazione del calore, adatte a LED ad altissima potenza, alimentatori compatti e altri scenari con requisiti termici estremi.
Le schede di controllo per segnali a bassa potenza non richiedono la tecnologia a rame spesso, ma per tutte le apparecchiature elettroniche con correnti elevate e forte calore, il PCB a rame spesso è un supporto centrale indispensabile:
Elettronica per energia rinnovabile e veicoli elettrici
Caricabatterie di bordo, schede di controllo per azionamento motori, sistemi di gestione batterie BMS e moduli di alimentazione per luci di veicoli operano in ambienti con forti escursioni termiche e vibrazioni continue. Il PCB a rame spesso stabilizza la trasmissione di potenza e controlla l’aumento di temperatura, conformandosi pienamente agli standard di certificazione qualitativa del settore automobilistico IATF 16949.
Automazione industriale ed apparecchiature di potenza ad alta potenza
Inverter industriali, servoazionamenti, alimentatori per saldatura, gruppi di continuità UPS e convertitori AC-DC ad alta potenza si affidano ai circuiti a rame spesso per sopportare correnti elevate continue, ridurre l’accumulo di calore nei circuiti e garantire il funzionamento stabile e prolungato delle apparecchiature di fabbrica.
Hardware per comunicazione 5G e calcolo AI
Le unità di alimentazione delle stazioni base 5G e i moduli di alimentazione dei server AI sono installati in armadi stretti con scarsa ventilazione. Il PCB a rame spesso ottimizza la gestione termica complessiva, mantenendo i chip di potenza entro un intervallo di temperatura sicuro in condizioni di funzionamento ininterrotto 24 ore su 24.
Con oltre 20 anni di esperienza nella produzione di PCB con nucleo metallico e rame spesso, WYD PCB è specializzata in schede personalizzate di precisione per dispositivi di gestione termica ad alta potenza, con capacità tecniche superiori rispetto ai normali produttori di PCB.
Gestiamo un sistema di controllo qualità a ciclo chiuso completo con tester AOI, analizzatori di microsezioni e macchine per shock termico, per verificare l’adesione del rame, l’isolamento dielettrico e l’integrità dei circuiti di ogni lotto. La nostra fabbrica possiede tutte le certificazioni, tra cui ISO 9001, ISO 14001, ISO 13485, IATF 16949 e certificazioni UL per Nord America e Canada.
Il nostro team di ingegneria offre supporto completo a ciclo unico, dalla revisione DFM e dalla prototipazione rapida fino alla produzione in serie. Serviamo OEM globali nei settori dell’elettronica automobilistica, delle energie rinnovabili, dell’automazione industriale e dei server per telecomunicazioni, bilanciando precisione, prestazioni termiche e costi per fornire soluzioni PCB affidabili per lo sviluppo di prodotti ad alta potenza.
Con il continuo aumento della densità di potenza elettronica e la continua miniaturizzazione dello spazio disponibile negli involucri dei prodotti, il PCB a rame spesso è passato da accessorio personalizzato per piccoli lotti a soluzione progettuale standard per tutte le apparecchiature elettroniche ad alta potenza. Padroneggiare la struttura di impilamento interna, la scelta dello spessore del rame e le specifiche progettuali standardizzate aiuta gli ingegneri a eliminare efficacemente pericoli nascosti come sovraccarico termico e bruciatura dei circuiti ad alta corrente.
Nella scelta dei produttori di PCB a rame spesso, si suggerisce di assumere come criteri di valutazione fondamentali la matura capacità di processo del rame spesso della fabbrica, il sistema completo di test di affidabilità e la tempestiva risposta tecnica dell’ingegneria, invece di focalizzarsi solo sul prezzo unitario delle schede finite. Un partner produttivo professionale può ridurre notevolmente i tempi di iterazione progettuale, evitare perdite per scarti di prototipi e accelerare l’immissione sul mercato dei nuovi prodotti ad alta potenza.
D1: È sempre meglio uno strato di rame più spesso nel PCB a rame spesso?
Non del tutto. Sebbene un rame più spesso migliori la capacità di trasporto di corrente e la diffusione del calore, uno spessore eccessivo aumenta la difficoltà di produzione e i costi, e limita la larghezza minima delle piste per i segnali fini. Lo spessore del rame deve essere determinato in modo complessivo in base alla corrente di lavoro effettiva, alla densità di cablaggio del layout e all’obiettivo di budget termico del prodotto.
D2: Quali documenti di progettazione devono essere forniti per un preventivo di PCB a rame spesso?
È necessario preparare file di progettazione Gerber o ODB++, disegni meccanici di produzione della scheda, specifiche dettagliate dell’impilamento (spessore del rame, tipo di substrato, numero totale di strati), requisiti di tensione di lavoro, scelta del trattamento superficiale, quantità ordinata e tempi di consegna.
D3: Il PCB a rame spesso può essere combinato con la tecnologia a substrato metallico in alluminio?
Sì. Il PCB a rame spesso a base di alluminio integra circuito in rame spesso e substrato di dissipazione in alluminio, con conducibilità termica complessiva ultra-elevata, ed è ampiamente utilizzato nell’illuminazione a LED ad alta potenza e nei moduli di alimentazione compatti con severi requisiti di dissipazione.

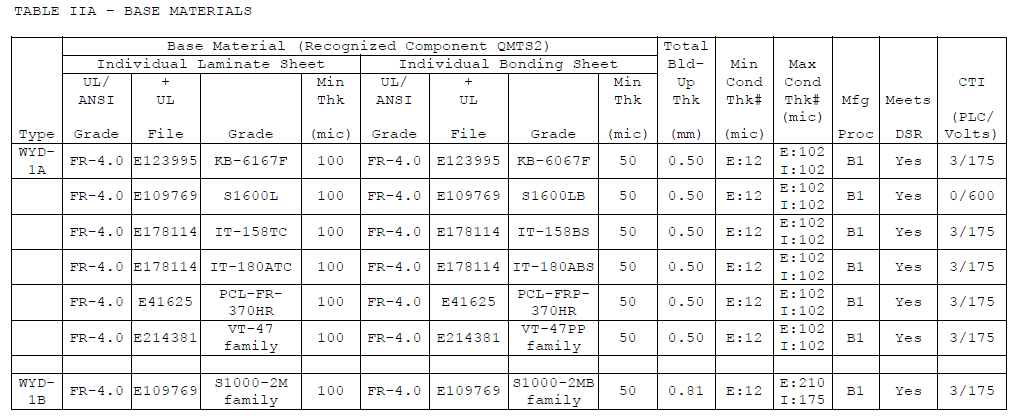

D4: Il PCB a rame spesso WYD è certificato UL?
Sì. WYD è stata approvata UL per rame spesso fino a 5 oz negli strati interni e 6 oz negli strati esterni. I CCL approvati per PCB a rame spesso sono KB6167, S1600L, IT158TC, IT180TC, PCL-FR-370HR, famiglia VT-47 e famiglia S1000-2M.
