Se il tuo progetto coinvolge LED, MOSFET di potenza, convertitori DC-DC o driver per motori, sai già che il calore è il nemico. Lo stress termico causa invecchiamento precoce, affaticamento dei giunti di saldatura, variazione cromatica nei LED e guasti sul campo che costano molto più del PCB stesso.
Questa guida copre tutto ciò che devi sapere sulla tecnologia dei PCB in alluminio per applicazioni ad alto calore:
1) Come funziona lo stack-up e perché ogni strato è importante.
2) Cosa significa realmente la conducibilità termica nei progetti reali.
3) Le specifiche chiave che devi definire prima di inviare una richiesta di offerta (RFQ).
4) Come valutare i produttori che dichiarano di poter soddisfare i tuoi requisiti termici.
Che tu stia progettando illuminazione a LED, moduli di illuminazione per automotive, alimentatori, apparecchiature per telecomunicazioni o sistemi di raffreddamento per server AI, questo articolo ti fornirà le basi tecniche per evitare guasti termici durante la prototipazione e la produzione in serie.
La gestione termica non è più opzionale. Illuminazione a LED, elettronica automotive, moduli di potenza, infrastrutture di telecomunicazione e dispositivi compatti ad alta potenza richiedono tutti un'efficiente dissipazione del calore in fattori di forma più piccoli. Le tradizionali schede FR-4 con piani di rame standard non riescono a smaltire il calore dai componenti abbastanza rapidamente.
E i requisiti termici stanno diventando sempre più severi, non meno. Densità di potenza più elevate, involucri più compatti e durate di vita attese più lunghe fanno sì che il PCB debba fare di più che collegare semplicemente i componenti: deve gestire attivamente il calore.
La tecnologia dei PCB in alluminio risolve questo problema creando un percorso termico più breve dai componenti che generano calore direttamente alla base metallica. Una scheda in alluminio standard è composta da:
Strato di circuito in rame: trasporta la corrente e diffonde il calore lateralmente
Strato dielettrico termico: trasferisce il calore verticalmente mantenendo l'isolamento elettrico
Base in alluminio: distribuisce il calore nell'involucro o nel dissipatore
Il risultato? Le temperature di giunzione scendono di 10-30 °C rispetto alle soluzioni FR-4, la durata dei LED si estende notevolmente e i componenti di potenza operano entro limiti di sicurezza. Per prodotti come moduli LED, controller per motori e alimentatori a commutazione, non è solo un optional: è la differenza tra un prodotto affidabile e uno che si guasta sul campo.
Man mano che le densità di potenza aumentano e gli involucri si riducono, la tecnologia dei PCB in alluminio è passata da opzione premium a requisito standard per progetti competitivi.
Non tutti i PCB con nucleo metallico sono uguali. La distinzione risiede in tre fattori progettuali chiave:

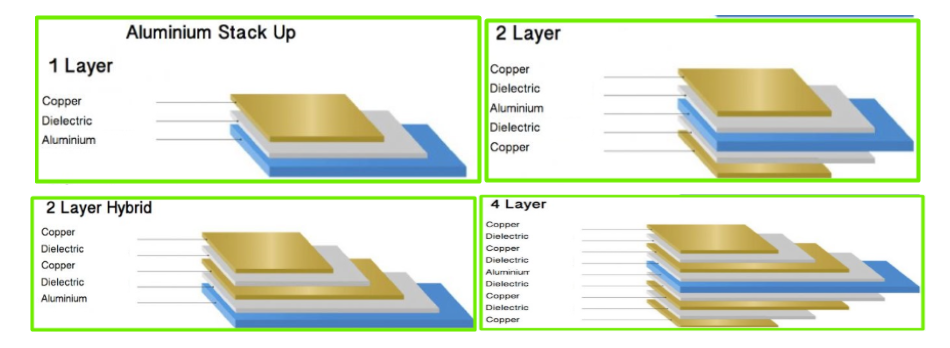

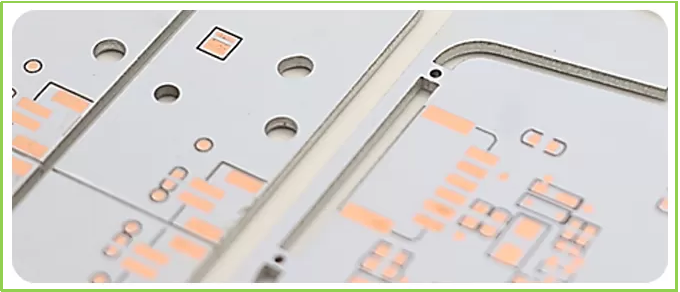

Struttura dello stack-up
Il PCB in alluminio utilizza un circuito in rame a singolo strato, a doppio strato o multistrato incollato a una base metallica. La costruzione più comune è il PCB in alluminio a singolo strato, che offre:
Percorso termico diretto dai componenti alla base in alluminio
Costi inferiori e modellazione termica più semplice
Densità di instradamento sufficiente per moduli LED e conversione di potenza
Per una densità di instradamento più elevata, sono disponibili strutture di PCB in alluminio a doppio strato e multistrato, ma richiedono una progettazione dielettrica più complessa e un controllo dell'isolamento dei via.
Prestazioni dello strato dielettrico
Lo strato dielettrico è il collo di bottiglia critico nella progettazione dei PCB in alluminio. Deve fornire:
Isolamento elettrico (tipicamente 1-6 kV a seconda dell'applicazione)
Conducibilità termica (1,0-8,0 W/m·K per la maggior parte dei gradi commerciali)
Legame meccanico tra rame e alluminio
Un dielettrico più sottile riduce la resistenza termica, ma lo spessore minimo dipende dalla tensione di lavoro, dalle condizioni di sovratensione e dalla tolleranza di produzione. Gli ingegneri dovrebbero specificare la rigidità dielettrica e l'obiettivo termico richiesti, non semplicemente chiedere lo strato più sottile possibile.
Selezione della base in alluminio
La base in alluminio controlla rigidità, planarità, peso e diffusione del calore. Le scelte comuni includono:

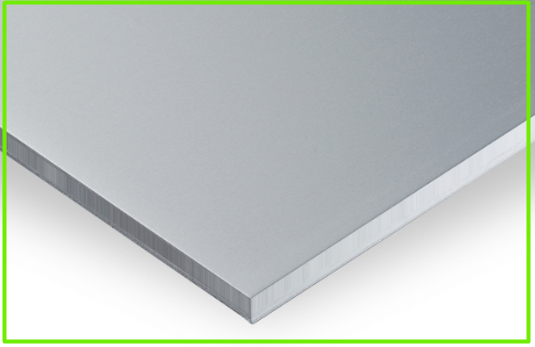

Lega 5052: buona formabilità, ampiamente disponibile

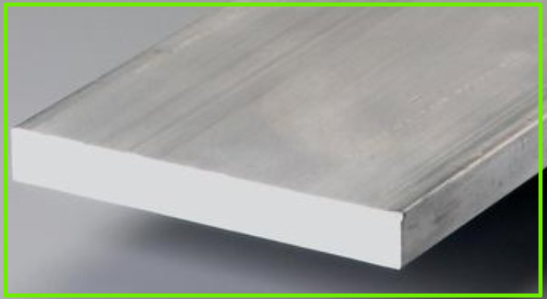

Lega 6061: migliore lavorabilità, superficie più liscia

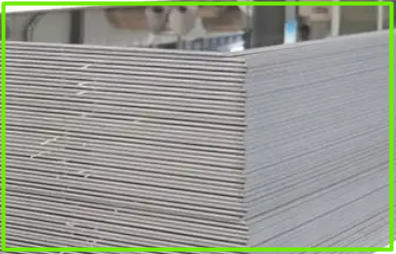

Lega 1100: maggiore conducibilità termica, minore resistenza meccanica
Lo spessore della base varia tipicamente da 0,8 mm a 3,0 mm, scelto in base alle dimensioni della scheda, ai requisiti di montaggio e all'area dell'interfaccia termica.
Prima di inviare il tuo progetto alla fabbricazione, verifica che questi parametri critici corrispondano alle capacità del tuo produttore:
Parametro |
PCB in alluminio standard |
PCB in alluminio ad alte prestazioni |
Numero di strati |
1-2 strati |
Fino a 3-4 strati (con dielettrico complesso) |
Peso del rame |
1-2 oz/ft² |
Fino a 6 oz/ft² (per applicazioni ad alta corrente) |
Conducibilità termica (dielettrico) |
1,0-3,0 W/m·K |
3,0-8,0 W/m·K |
Rigidità dielettrica |
1,0-3,0 kV |
3,0-6,0 kV |
Spessore della base in alluminio |
0,8-2,0 mm |
1,0-3,0 mm |
Opzioni di finitura superficiale |
HASL, ENIG, OSP |
HASL, ENIG, OSP, stagno a immersione |
Considerazioni chiave:
Conducibilità termica: più alta non è sempre meglio. Bilancia la conducibilità con la rigidità dielettrica e il costo.
Peso del rame: adattalo alla richiesta di corrente. Un rame più spesso migliora la diffusione del calore ma riduce la capacità di realizzare dettagli fini.
Spessore del dielettrico: più sottile riduce la resistenza termica, ma deve soddisfare i requisiti di isolamento di tensione.
Il PCB in alluminio non è necessario per ogni applicazione. Le schede di controllo a bassa potenza o i circuiti esclusivamente di segnale funzionano bene su FR-4. Ma per questi casi d'uso, l'alluminio è spesso l'unica opzione praticabile:
Illuminazione a LED
Lampioni stradali, fari per autoveicoli, apparecchi industriali e apparecchi di illuminazione commerciali generano tutti un calore significativo alla giunzione del LED. Il PCB in alluminio allontana il calore dai chip, supportando luminosità stabile, migliore coerenza cromatica e maggiore durata utile. Requisito tipico di conducibilità termica: 1,0-3,0 W/m·K.
Elettronica automotive
Moduli di illuminazione, circuiti di controllo motore, sistemi di gestione batteria e sottosistemi ADAS operano in ambienti difficili con cicli termici e vibrazioni. Il PCB in alluminio offre stabilità termica e robustezza meccanica. Requisito tipico: produzione certificata AEC-Q100 o IATF 16949.
Infrastrutture per telecomunicazioni e server AI
Le stazioni base 5G, i router e i sistemi di raffreddamento per server AI richiedono una gestione termica affidabile in involucri compatti. Il PCB in alluminio aiuta a mantenere la temperatura dei componenti entro limiti di sicurezza durante il funzionamento continuo. Requisito tipico: elevata conducibilità termica (3,0+ W/m·K) con tolleranza di spessore ristretta.
Da WEIYUANDA PCB, uniamo oltre 20 anni di esperienza nei nuclei metallici a un rigoroso controllo qualità. Il nostro vantaggio risiede in un'ingegneria di precisione specificamente adattata alle applicazioni di gestione termica.
La qualità è il nostro punto di forza. Utilizziamo apparecchiature avanzate tra cui AOI, analisi di microsezione e test di shock termico per garantire l'accuratezza e la rigidità dielettrica di ogni scheda. Ciò assicura prestazioni costanti anche in ambienti ad alto stress.
Siamo certificati ISO 9001, ISO 14001, ISO 13485 e IATF 16949, oltre alla certificazione UL per Stati Uniti e Canada. Dalla prototipazione rapida alla produzione in serie stabile, siamo un partner di fiducia per illuminazione a LED, elettronica automotive e sistemi di potenza, offrendo prestazioni, precisione e valore a lungo termine.
La tecnologia dei PCB in alluminio consente una gestione termica affidabile per l'elettronica ad alto calore. Comprendere la progettazione dello stack-up, le prestazioni del dielettrico, la scelta del peso del rame e le capacità del produttore ti aiuterà a evitare guasti termici e a portare il tuo prodotto sul mercato più rapidamente.
Quando selezioni un produttore di PCB in alluminio, con WYD dai priorità alla conoscenza termica, alla capacità di selezione dei materiali e alla risposta ingegneristica rispetto al solo prezzo. Il partner giusto ti farà risparmiare tempo, ridurrà i cicli di riprogettazione e garantirà che le tue schede soddisfino i requisiti termici della tua applicazione.
Qual è lo stack-up standard di un PCB in alluminio?
La struttura più comune è strato di circuito in rame, strato dielettrico termico e base in alluminio, con solder mask e serigrafia sul lato del circuito. La costruzione a singolo strato è la più semplice ed economica per applicazioni LED e di potenza.
Un rame più spesso migliora sempre un PCB in alluminio?
No. Un rame più spesso migliora la capacità di corrente e la diffusione laterale del calore, ma può aumentare i costi e ridurre la capacità di incisione di dettagli fini. Il peso del rame dovrebbe essere adattato alla richiesta di corrente, alla densità di instradamento e ai requisiti termici.
Quali file devo inviare per un preventivo di PCB in alluminio?
Invia file Gerber o ODB++, disegno di fabbricazione, requisiti di stack-up (peso del rame, materiale e spessore del dielettrico, spessore e lega dell'alluminio), tensione di lavoro, requisiti termici, finitura superficiale, quantità e aspettative di consegna.
