Che cos'è un PCB HDI? Definizione, regole di progettazione e processo di produzione per l'elettronica compatta

Che cos'è un PCB HDI? Definizione, regole di progettazione e processo di produzione per l'elettronica compatta

2026-07-10
Table of Content [Hide]

    Poiché i prodotti elettronici diventano più piccoli e con una maggiore densità di funzioni, i layout PCB tradizionali spesso faticano a offrire spazio di instradamento sufficiente. Smartphone, dispositivi IA, elettronica medicale, moduli IoT, sistemi automobilistici e apparecchiature per telecomunicazioni richiedono più componenti, percorsi di segnale più brevi e prestazioni elettriche stabili in un'area di scheda limitata. È qui che la tecnologia dei PCB HDI diventa importante.

    Un PCB HDI supporta una maggiore densità di circuiti grazie a microvie, linee più sottili, spaziature ridotte e strutture a strati avanzate. Per ingegneri e clienti OEM, comprendere la definizione di PCB HDI, le regole fondamentali di progettazione dei PCB HDI e il processo di produzione dei PCB HDI può ridurre i rischi di progetto prima della prototipazione o della produzione in serie.

    Questa versione rivista mantiene chiaro il focus tecnico e riduce le ripetizioni relative alla selezione del fornitore.

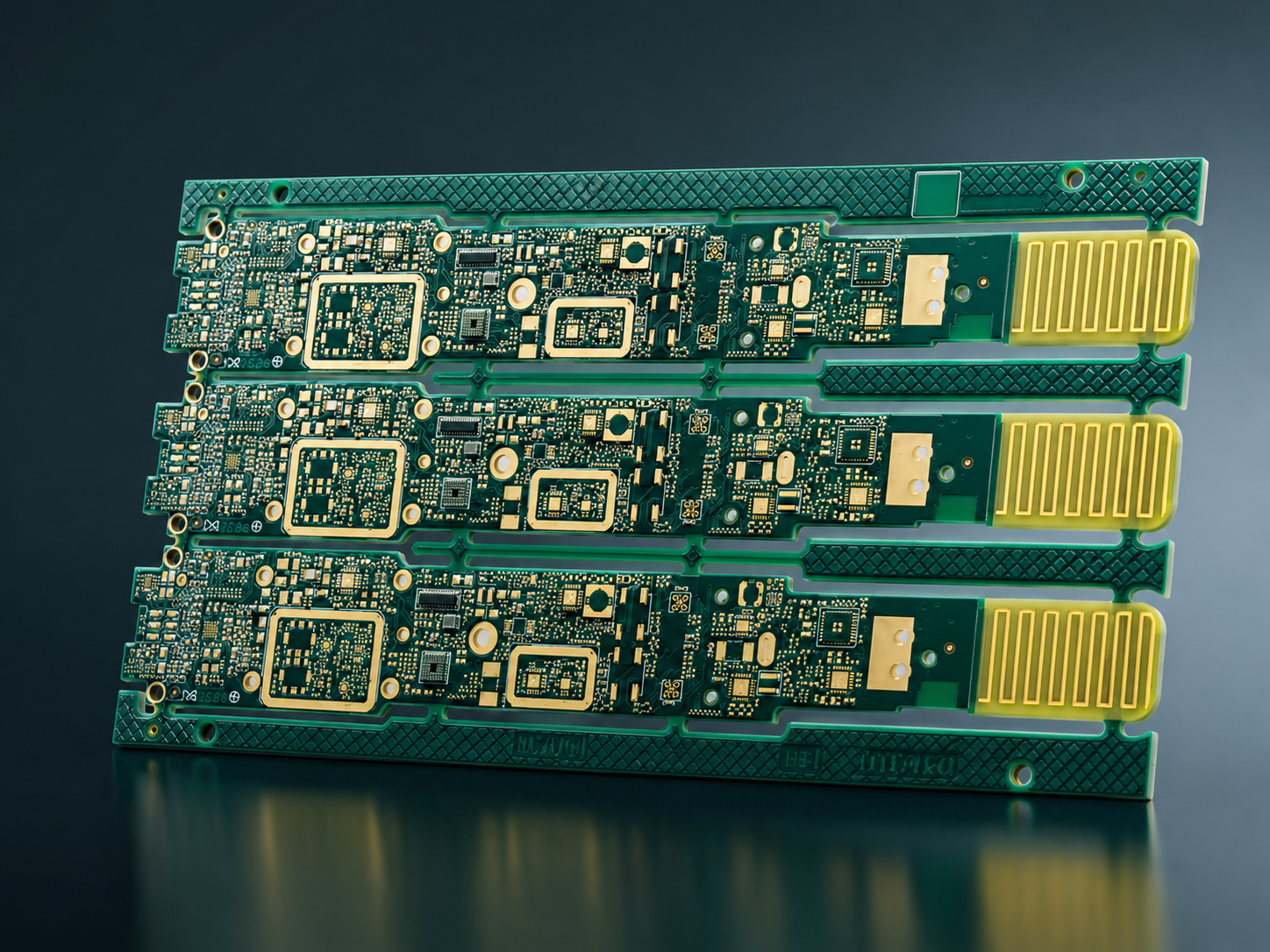

    Cos'è un PCB HDI


    Qual è la definizione di PCB HDI?

    La definizione di base di PCB HDI è circuito stampato ad alta densità di interconnessione. Rispetto ai PCB convenzionali, una scheda HDI utilizza linee di circuito più fini, spaziature più strette, vie più piccole e una maggiore densità di connessione per inserire più funzioni elettriche in un'area più piccola.

    La tecnologia HDI non viene utilizzata solo per rendere una scheda più piccola. Può anche migliorare l'efficienza di instradamento, abbreviare i percorsi del segnale, supportare la trasmissione di segnali ad alta velocità e rendere possibili strutture di prodotto compatte. Una tipica scheda HDI può includere microvie, vie cieche, vie interrate, strutture via-in-pad e laminazione sequenziale.


    Strutture HDI comuni e quando vengono utilizzate

    Le strutture HDI dovrebbero essere selezionate in base alla densità di instradamento, al package dei componenti, ai requisiti di segnale, allo spessore della scheda e alla fattibilità produttiva. I clienti non dovrebbero aggiungere strutture avanzate a meno che non risolvano un problema reale di layout o di affidabilità.

    Caratteristica HDI

    Funzione

    Uso tipico

    Microvia

    Collega strati adiacenti tramite una piccola via realizzata con foratura laser

    Sblocco del BGA, instradamento compatto

    Via cieca

    Collega uno strato esterno agli strati interni senza attraversare l'intera scheda

    Flessibilità di instradamento e risparmio di spazio

    Via interrata

    Collega esclusivamente gli strati interni

    Instradamento multistrato complesso

    Via-in-pad

    Posiziona la via all'interno del pad del componente

    Chip con elevato numero di pin e instradamento più breve

    Laminazione sequenziale

    Costruisce strutture a strati complesse passo dopo passo

    Strutture HDI avanzate e any-layer


    Regole di progettazione dei PCB HDI che i clienti dovrebbero esaminare in anticipo

    Una buona progettazione di PCB HDI è fondamentale perché le schede HDI lasciano meno spazio agli errori di progettazione. Le piste sono più sottili, le spaziature sono più ridotte e le vie sono più piccole, quindi il progetto deve essere verificato prima della produzione.

    · Confermare la larghezza minima delle piste e la spaziatura in base alle capacità del produttore.

    · Verificare dimensione, profondità, rapporto d'aspetto e design dei pad delle microvie.

    · Esaminare l'instradamento di uscita del BGA e i requisiti delle via-in-pad.

    · Pianificare le piste a impedenza controllata prima di finalizzare lo stack-up degli strati.

    · Bilanciare la distribuzione del rame per ridurre il rischio di laminazione e deformazione.

    · Lasciare, ove possibile, sufficiente ponte di solder mask e spazio per l'assemblaggio.


    Considerazioni termiche e di segnale nell'elettronica HDI compatta

    L'elettronica compatta genera spesso calore in un'area ridotta. Sebbene l'HDI sia principalmente associato alla densità e all'instradamento, occorre considerare anche il comportamento termico. Il posizionamento dei componenti, la distribuzione del rame, i piani di massa, le vie termiche e la progettazione dello stack-up possono influenzare il modo in cui il calore si diffonde attraverso la scheda.

    Le prestazioni del segnale sono un altro motivo per cui la progettazione dei PCB HDI è importante. Percorsi di interconnessione più brevi possono contribuire a ridurre perdita di segnale, ritardo e interferenze indesiderate nei circuiti ad alta velocità. Per i prodotti che coinvolgono elaborazione dati, comunicazione wireless, sensori o funzioni RF, la pianificazione del layout ha un impatto diretto sulla stabilità.


    Come funziona il processo di produzione dei PCB HDI

    Il processo di produzione dei PCB HDI richiede una precisione maggiore rispetto alla produzione di PCB standard. Un processo stabile inizia di solito con la revisione DFM, durante la quale il produttore verifica stack-up, larghezza delle piste, spaziatura, struttura delle vie, spessore del rame, selezione dei materiali e finitura superficiale.

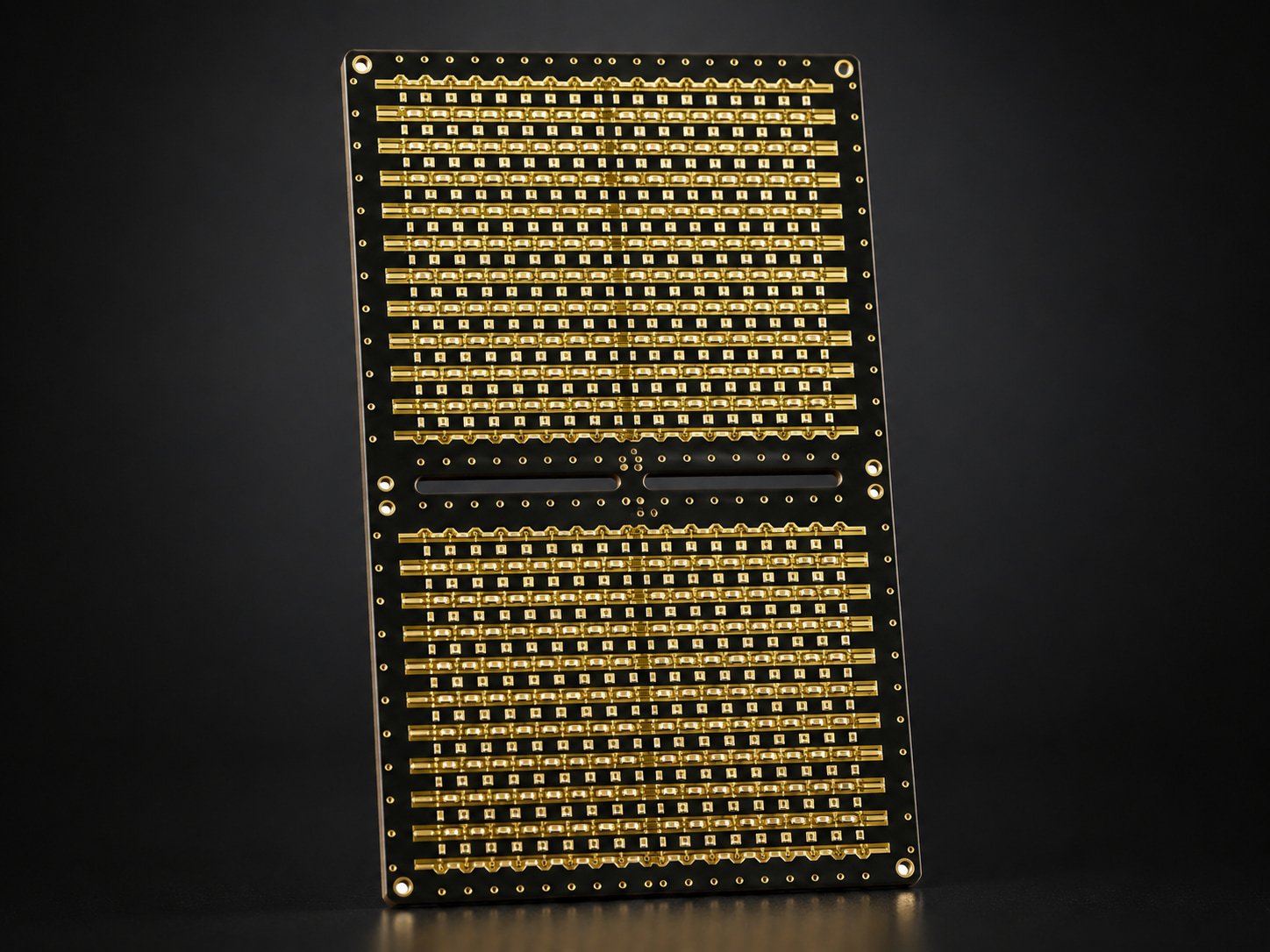

    Come funziona il processo di produzione dei PCB HDI


    La foratura laser è una fase fondamentale perché le microvie sono molto più piccole dei fori standard. Dopo la foratura, i processi di placcatura e riempimento creano connessioni elettriche affidabili. Alcune schede HDI richiedono anche la laminazione sequenziale, in cui gli strati vengono costruiti in più cicli per formare strutture di interconnessione complesse.

    Dopo la laminazione e la formazione delle vie, la scheda passa attraverso imaging, incisione, finitura superficiale, test elettrico e ispezione finale. Opzioni di finitura superficiale come ENIG, OSP, HASL-LF, stagno a immersione, argento a immersione o gold finger possono essere selezionate in base alle esigenze di assemblaggio e affidabilità.


    Capacità PCB HDI di WEIYUANDA

    Le capacità effettive possono variare in base alla progettazione dello stack-up, alla selezione dei materiali, ai requisiti applicativi e alla revisione ingegneristica finale.

    Parametro

    HDI standard

    HDI avanzato

    Numero di strati

    Fino a 24 strati

    Fino a 32 strati

    Materiale

    FR-4 TG170

    Rogers 4350, 370HR

    Dimensione via laser

    0,15 mm

    0,20 mm

    Linea/Spazio min.

    3 mil

    2 mil

    Rapporto d'aspetto (via laser)

    1:1

    0.8:1

    Finitura superficiale

    HASL / ENIG / OSP

    HASL / ENIG / OSP



    Come WEIYUANDA PCB supporta i progetti di PCB HDI personalizzati

    Con oltre 20 anni di esperienza nella produzione di PCB, WEIYUANDA PCB supporta progetti di PCB HDI multistrato, PCB ad alta frequenza e PCB IMS con particolare attenzione al controllo qualità, al rispetto dei tempi di consegna e al supporto ingegneristico rapido.

    Per i progetti di PCB HDI, i clienti possono condividere file Gerber, requisiti di stack-up, preferenze sui materiali, requisiti di impedenza, esigenze di finitura superficiale, applicazione prevista e volume di produzione per la revisione ingegneristica. Ciò aiuta a identificare rischi di layout, problemi di stack-up, criticità delle microvie, limiti dei materiali e sfide di produzione in serie prima che influiscano sulla consegna.

    Per saperne di più sullecapacità di produzione di PCB HDI, puoi condividere stack-up, file Gerber, requisiti applicativi ed esigenze di consegna con ilteam WEIYUANDA PCBper la revisione ingegneristica e il supporto al progetto.


    Conclusione: scegliere il PCB HDI quando densità, velocità e affidabilità contano

    Comprendere la definizione di PCB HDI è il primo passo, ma i progetti HDI di successo richiedono più della semplice conoscenza del significato di HDI. I clienti devono anche capire come la progettazione dei PCB HDI influisca su densità di instradamento, prestazioni del segnale, comportamento termico e producibilità.

    Per l'elettronica compatta, i circuiti ad alta velocità, i dispositivi IA, l'elettronica medicale, i moduli IoT e i sistemi di telecomunicazione, la tecnologia dei PCB HDI può inserire più funzioni in meno spazio, supportando al contempo prestazioni stabili. Una revisione DFM tempestiva con un produttore esperto può ridurre le rilavorazioni e migliorare la transizione dal prototipo alla produzione in serie.
