Meta Description: Scoprite come la tecnologia dei PCB HDI risolve le sfide critiche delle stazioni base 5G — integrità del segnale ad alta frequenza a 28 GHz+ e gestione termica in progetti compatti. Informatevi su materiali, microvie e competenze produttive di WeiYuanDa PCB.
Quando trasmettiamo video in 4K sui nostri telefoni o sperimentiamo latenze inferiori al millisecondo nei veicoli autonomi, raramente pensiamo a ciò che rende tutto questo possibile. La risposta non risiede solo nelle imponenti stazioni base 5G che vediamo sui tetti e sulle colline, ma nel loro interno — su un componente tecnologico più piccolo della vostra mano: il PCB ad alta densità di interconnessione (HDI).
Le reti 5G operano a frequenze di gran lunga superiori a quelle utilizzate dalle generazioni precedenti. Le bande sub-6 GHz e lo spettro a onde millimetriche (mmWave) a 28 GHz e 39 GHz richiedono un ripensamento fondamentale del modo in cui i circuiti stampati vengono progettati, fabbricati e impiegati. Le sfide sono duplici: mantenere l'integrità del segnale a frequenze estremamente elevate e, al contempo, gestire la dissipazione del calore in moduli sempre più compatti e ad alta densità di potenza.
Produttori specializzati come WeiYuanDa Industrial Co., Limited rappresentano la soluzione ideale in questo contesto. Con oltre 20 anni di esperienza accumulata nella produzione di PCB, la nostra azienda ha sviluppato tecnologie produttive ottimizzate per applicazioni altamente complesse e ad alta frequenza.
I PCB ad alta densità di interconnessione non sono semplicemente "più strati stipati insieme". Secondo lo standard IPC-2226, le schede HDI sono definite da specifiche caratteristiche strutturali che le distinguono:
Caratteristica |
PCB convenzionale |
PCB HDI |
Larghezza traccia / Spaziatura |
≥ 6 mil (150 μm) |
2–4 mil (50–100 μm) |
Struttura delle vie |
Foro passante meccanico |
Microvia forata a laser (≤ 0,15 mm) |
Spessore dielettrico |
≥ 4 mil (100 μm) |
1–2 mil (25–50 μm) |
Densità di instradamento |
Base |
3 volte superiore al convenzionale |
Riduzione del numero di strati |
N/A |
30–40% di strati in meno per la stessa funzionalità |

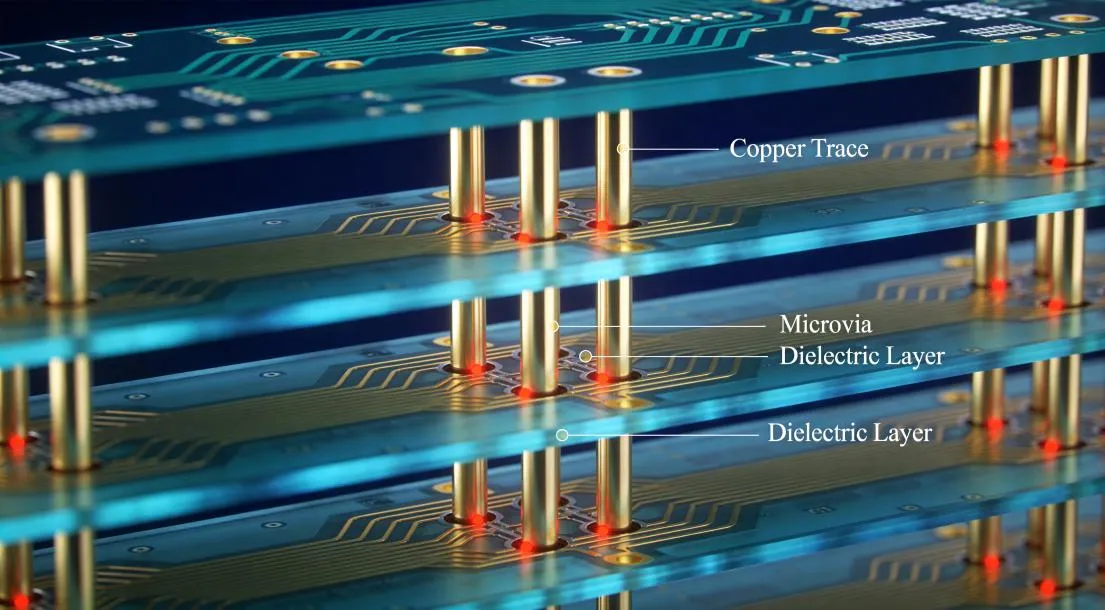

Il vantaggio principale deriva dalla tecnologia delle microvie. Questi fori praticati a laser hanno un diametro inferiore a 0,15 mm e un rapporto d'aspetto di 1:1, consentendo connessioni interstrato che non possono essere realizzate con i tradizionali processi di foratura meccanica.
Ciò comporta percorsi di trasmissione del segnale più brevi e un'induttanza parassita notevolmente inferiore, pari a solo un decimo del valore d'induttanza esibito dai fori passanti. Inoltre, questa tecnologia facilita l'integrazione di componenti a passo fine come i gruppi BGA con un passo di 0,25 mm.
Le stazioni base 5G dotate di array di antenne Massive MIMO 64T64R richiedono che 240 linee di alimentazione dell'antenna vengano instradate su un singolo PCB.
Questo layout raggiunge una densità di otto coppie differenziali per centimetro quadrato, pari a quattro volte la densità di instradamento dei tipici progetti di circuiti 4G.
A densità di impacchettamento così elevate, la diafonia tra piste conduttrici adiacenti può peggiorare da -60 dB a -45 dB, violando il valore limite di -55 dB definito nelle specifiche ufficiali 5G.
La tecnologia HDI mitiga questo problema attraverso le seguenti misure:
• Piani di massa di riferimento dedicati assegnati a ciascun singolo strato di segnale, riducendo la diafonia fino al 92 %
• Strutture a microvie sfalsate implementate al posto di vie impilate, riducendo l'induttanza parassita del 58 %
• Vie di schermatura a massa disposte attorno alle vie di segnale a intervalli regolari definiti
Un'attenuazione del segnale di circa 15 dB si verifica lungo una pista conduttrice di 10 cm realizzata in materiale base standard FR-4 a 28 GHz; questo livello di attenuazione è dieci volte superiore a quello misurato alla frequenza operativa di 2 GHz utilizzata per le reti 4G.
La selezione dei materiali rappresenta di conseguenza una delle considerazioni progettuali più decisive per lo sviluppo di PCB HDI per il 5G.
Produttori affermati come WeiYuanDa forniscono configurazioni di impilamento di laminati ibridi: substrati a basse perdite come Rogers RO4350B (Dk = 3,48, Df = 0,0031) vengono utilizzati per gli strati di segnale ad alta velocità, mentre il materiale FR-4 standard viene adottato per gli strati di alimentazione e gli strati di supporto strutturale.
Questa combinazione di materiali riduce la spesa complessiva per i materiali del 30–45 %, soddisfacendo pienamente i requisiti di prestazioni del segnale imposti dalle applicazioni a onde millimetriche.
Il problema della densità di potenza

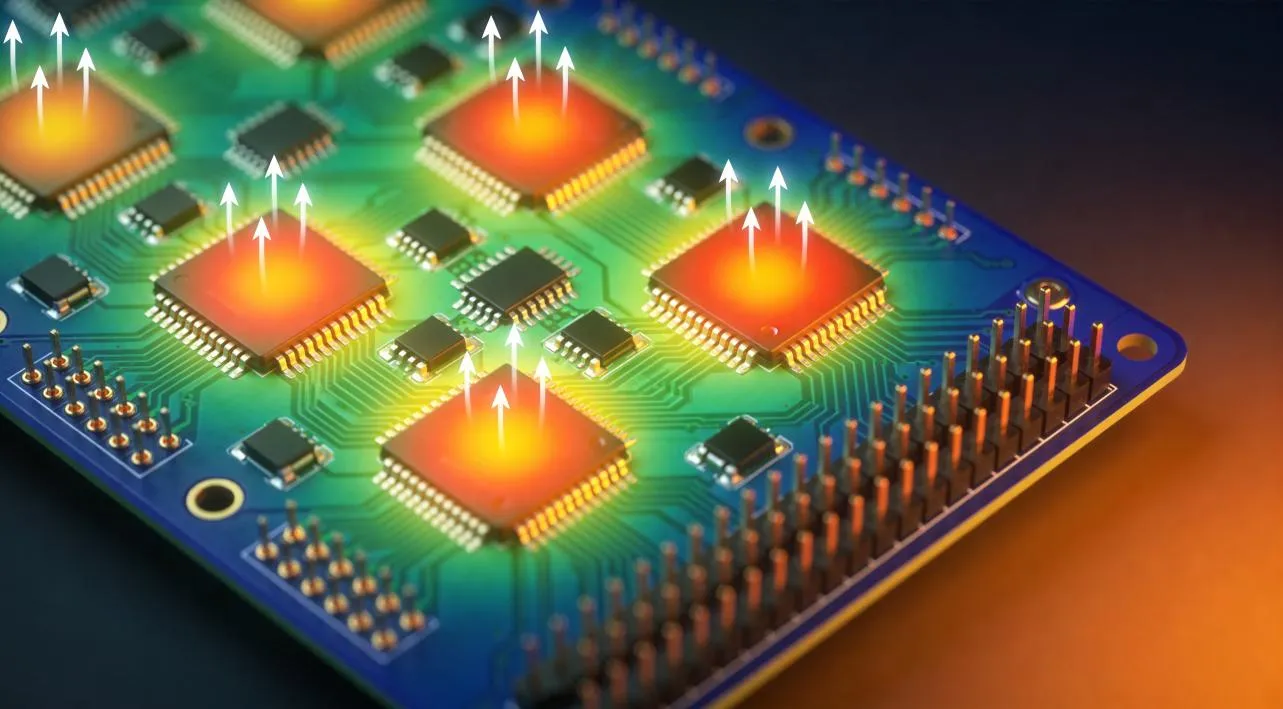

I componenti delle stazioni base 5G generano una densità di potenza tre volte superiore rispetto alle controparti 4G — circa 30 W/cm² contro 10 W/cm². I moduli amplificatori di potenza (PA), in particolare, generano calore concentrato che deve essere dissipato in modo efficiente per prevenire il rallentamento termico e il guasto prematuro dei componenti.
La sfida è aggravata dalla stessa architettura HDI: le microvie (0,1 mm) e le piste sottili (0,08 mm) ostacolano la conduttività termica, creando una resistenza termica fino a 20°C/W rispetto a 10°C/W per i PCB convenzionali. Senza un'adeguata progettazione termica, le temperature dei chip possono aumentare di 15°C rispetto ai valori di riferimento 4G, richiedendo dissipatori aggiuntivi che aggiungono il 20% al volume del modulo.
Strategie di dissipazione del calore
I moderni PCB HDI per il 5G impiegano diverse tecniche di gestione termica:
Microvie impilate riempite di rame (CFSM): riempiendo completamente ogni microvia con rame galvanizzato prima di impilare lo strato successivo, la conduttività termica raggiunge 35–40 W/m·K, fornendo un percorso termico diretto dal chip alla scheda. Il processo produttivo di WeiYuanDa raggiunge un'affidabilità di riempimento delle vie >99,8% grazie alla laminazione e alla placcatura controllate.
Integrazione del rame pesante: per le sezioni ad alta potenza, l'incorporazione di strati di rame pesante (da 3 oz a 20 oz) migliora notevolmente la capacità di trasporto di corrente e la diffusione del calore. L'esperienza di WeiYuanDa inPCB in rame pesantela produzione li rende particolarmente adatti per i moduli PA 5G e le sezioni di gestione dell'alimentazione.
Substrati con nucleo metallico e alluminio: in contenitori esterni sigillati dove non è disponibile il raffreddamento ad aria forzata,PCB in alluminioforniscono una conduttività termica da 5 a 10 volte superiore a quella dell'FR-4 standard, rendendoli ideale per le unità radio remote 5G (RRU).
Schiere di vie termiche: il posizionamento strategico di vie termiche sotto i componenti caldi crea tubi di calore verticali che incanalano il calore verso i piani di massa interni o i dissipatori sul lato inferiore.
La scelta del materiale del substrato determina fondamentalmente le prestazioni ad alta frequenza di una scheda HDI. Ecco come si confrontano diversi materiali per le applicazioni 5G:
WeiYuanDa mantiene un ampio inventario di materiali Rogers e laminati FR-4 ad alte prestazioni, consentendo una prototipazione rapida per progetti di sviluppo 5G con tempi stretti. Il processo di laminazione sequenziale dello stabilimento di Dongguan garantisce un allineamento preciso tra gli strati, fondamentale per mantenere la tolleranza di impedenza del ±3% richiesta dai progetti HDI 5G.
Quando si tratta di PCB HDI per il 5G, il divario tra l'intento progettuale e la realtà produttiva è il punto in cui molti progetti falliscono. È proprio qui che un partner produttivo esperto fa la differenza.
Due decenni di competenza specializzata
Fondata nel 2005 e con sede a Hong Kong e uno stabilimento produttivo a Dongguan, in Cina,WeiYuanDa Industrial Co., Limitedsi è costruita la reputazione proprio su quel tipo di PCB complessi e ad alta difficoltà richiesti dall'infrastruttura 5G. Il loro portafoglio prodotti comprende PCB HDI fino a 32 strati, schede ad alta frequenza e soluzioni in rame pesante — i tre pilastri dell'elettronica delle stazioni base 5G.
Cosa distingue WYD nel contesto 5G:
Prototipazione rapida: prototipi a singolo strato in 24 ore, risposte a RFQ entro 2 ore — fondamentali per i cicli iterativi rapidi dello sviluppo di moduli 5G.
Profondità delle certificazioni: certificazioni ISO 9001, ISO 14001, ISO 13485 (medicale), IATF 16949 (automotive) e UL — il che significa che i loro sistemi di qualità soddisfano i severi requisiti dei produttori di apparecchiature per telecomunicazioni (OEM) nei mercati globali.
Supporto locale in Europa: la loro filiale con sede in Italia fornisce supporto tecnico diretto e servizio clienti per i clienti europei — un vantaggio significativo se si considera che molti dei principali produttori mondiali di apparecchiature per telecomunicazioni hanno sede in Europa.
Vantaggio del produttore diretto: in quanto fornitore diretto dalla fabbrica senza intermediari, WeiYuanDa offre una comunicazione a livello ingegneristico con il suo team di oltre 24 ingegneri, garantendo che il feedback di progettazione per la fabbricazione raggiunga rapidamente i clienti.
La loro avanzata capacità HDI — che supporta fino a 32 strati con linee/spaziature da 2 mil e vie laser da 0,10 mm — risponde direttamente ai requisiti di densità e precisione dei progetti 5G AAU (Active Antenna Unit) e BBU (Baseband Unit).
Mentre la diffusione del 5G è ancora in pieno svolgimento, l'industria dei PCB sta già guardando al 6G, che opererà nella gamma dei terahertz (100 GHz–300 GHz). Ciò spingerà ulteriormente la tecnologia HDI:
Linee/spaziature inferiori a 25 μm diventeranno lo standard (l'attuale HDI avanzato raggiunge 50 μm)
L'HDI any-layer con vie impilate completamente riempite di rame sarà obbligatorio per la densità di instradamento richiesta
Nuovi materiali per substrati — inclusi ibridi ceramica-polimero e substrati a base di vetro — sostituiranno i laminati tradizionali
Sarà necessaria l'ottimizzazione della progettazione basata sull'intelligenza artificiale per gestire la complessità in crescita esponenziale dei vincoli di integrità del segnale, termici e di compatibilità elettromagnetica
I produttori che investono oggi in R&S — come il laboratorio R&S di WeiYuanDa a Dongguan che sviluppa innovazioni nelle microvie e nel rame pesante — saranno pronti quando arriverà il 6G.
I PCB HDI sono gli eroi non celebrati della rivoluzione 5G. Senza la tecnologia delle microvie, l'instradamento ultra-fine e le strategie di gestione termica che essi consentono, i requisiti di alta frequenza, alta densità e alta potenza delle stazioni base 5G sarebbero semplicemente impossibili da soddisfare.
Per i team di ingegneri che progettano l'infrastruttura 5G, la scelta del giusto partner produttivo di PCB è importante quanto il progetto stesso. Un partner che comprende l'integrità del segnale a 28 GHz, che sa fornire microvie riempite di rame con affidabilità superiore al 99% e che offre la competenza sui materiali e la profondità di certificazione richieste dai produttori di apparecchiature per telecomunicazioni.
WeiYuanDa PCB ha impiegato 20 anni per costruire esattamente questa capacità. Dallo stabilimento produttivo di Dongguan alla sede europea in Italia, dalla prototipazione rapida alla produzione su larga scala, fornisce la competenza produttiva che trasforma l'ambizione progettuale del 5G in realtà operativa.
Per saperne di più sulle capacità dei PCB HDI o richiedere un preventivo per il vostro progetto 5G, visitatewww.wyd-pcb.comoppure contattate il loro team di ingegneri all'indirizzo wai.tsang@microstar-pcb.cn.
D1: Che cos'è un PCB HDI e perché è fondamentale per il 5G?
R: I PCB HDI (High-Density Interconnect) utilizzano microvie forate a laser, piste ultra-fini e strati dielettrici sottili per ottenere densità di instradamento da 3 a 5 volte superiori rispetto ai PCB convenzionali. Per le stazioni base 5G che operano a 28 GHz e oltre, ciò si traduce in percorsi di segnale più brevi, minori perdite di inserzione e un controllo superiore dell'impedenza, tutti elementi essenziali per prestazioni affidabili in onde millimetriche.
D2: In che modo la tecnologia dei PCB HDI gestisce i carichi termici nelle apparecchiature 5G?
R: Le schede HDI per il 5G impiegano microvie impilate riempite di rame (che raggiungono una conduttività termica di 35–40 W/m·K), strati di rame pesante, substrati di alluminio e schiere strategiche di vie termiche per dissipare efficacemente il calore dai componenti ad alta densità di potenza, come gli amplificatori di potenza.
D3: Quali sono i tempi di consegna per i prototipi HDI?
R: Produttori specializzati come WeiYuanDa possono consegnare prototipi a singolo strato entro 24 ore, con risposte alle richieste di preventivo fornite entro 2 ore. I prototipi HDI multistrato complessi richiedono in genere 5–12 giorni, a seconda del numero di strati e della disponibilità dei materiali.
