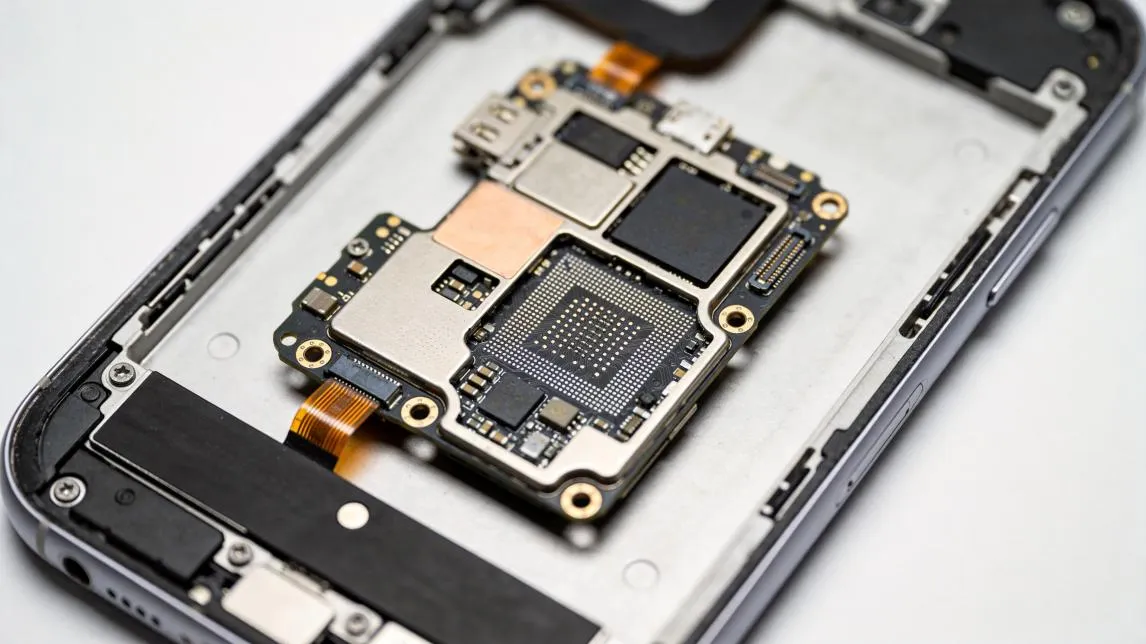

Gli smartphone moderni stanno continuamente riducendo peso e spessore, integrando al contempo funzionalità avanzate, tra cui elaborazione AI, sistemi di fotocamere multi-obiettivo, connettività 5G e capacità della batteria estese. Questa maggiore densità funzionale in un formato ridotto è resa possibile principalmente dalla tecnologia PCB ad interconnessione ad alta densità (HDI). L'ingegneria delle microvie HDI consente una maggiore integrazione dei componenti in spazi ristretti, un prerequisito fondamentale per le architetture di dispositivi sottili contemporanee.
Questo articolo illustra i principi tecnici della tecnologia HDI e la sua necessità nell'elettronica moderna. Inoltre, descrive nel dettaglio come WeiYuanDa PCB (WYD) applica processi produttivi HDI avanzati per fornire soluzioni compatte e ad alte prestazioni agli OEM internazionali.
Secondo lo standard IPC-2226, un PCB HDI (High-Density Interconnect) è un circuito stampato caratterizzato da una densità di cablaggio per unità di area significativamente superiore rispetto ai PCB tradizionali. Le sue specifiche tecniche principali includono almeno alcuni dei seguenti punti:
Larghezza della linea e spaziatura ≤ 100 micron.
Diametro finito della microvia < 150 micron.
Diametro della piazzola di cattura < 400 micron.
Densità delle piazzole di connessione superiore a 20 piazzole per centimetro quadrato.
Queste caratteristiche —linee più sottili, microvie più piccole e spaziature più ridotte— consentono una densità circuitale notevolmente superiore in un formato ridotto. Di conseguenza, questa tecnologia facilita lo sviluppo di dispositivi elettronici che sono al contempo più compatti, leggeri e ad alte prestazioni.
1. Microvie perforate al laser
A differenza dei PCB tradizionali che si basano sulla perforazione meccanica, la tecnologia HDI utilizza la perforazione laser per creare microvie con diametri fino a 0,10 mm. Questo metodo consente connessioni interstrato efficienti, riducendo al minimo il consumo di prezioso spazio sulla scheda.

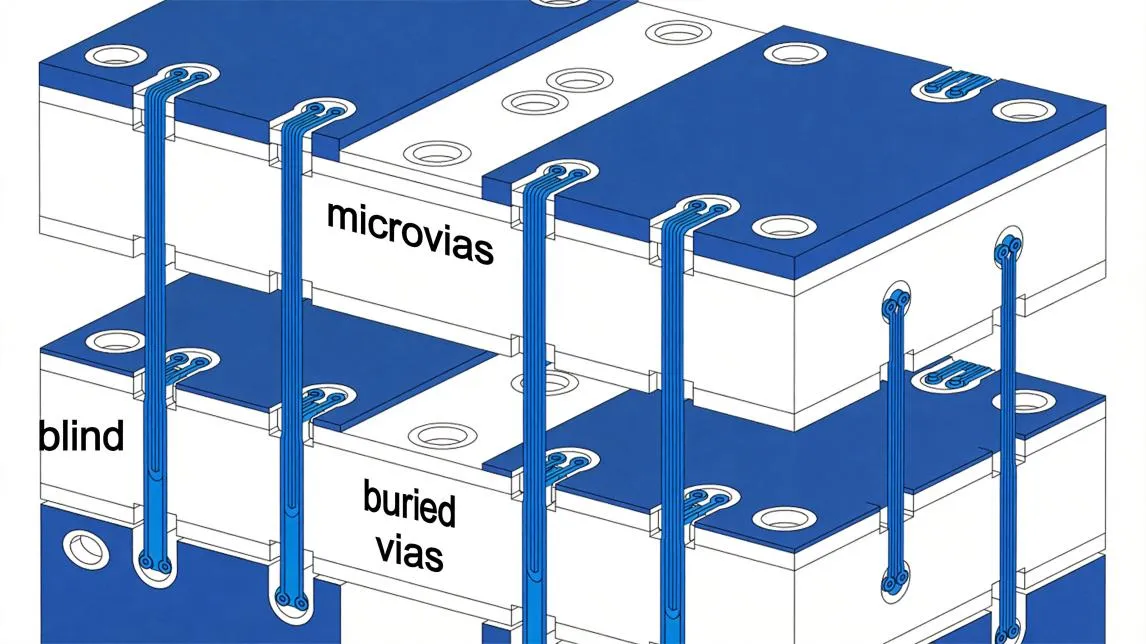

2. Processo di laminazione sequenziale
I circuiti HDI sono costruiti mediante un processo di build-up con più cicli di laminazione. Ciò consente strutture di interconnessione complesse, come 1+N+1, 2+N+2 o 3+N+3 (dove N rappresenta gli strati core), aggiungendo strati di instradamento senza aumentare l'ingombro complessivo della scheda.

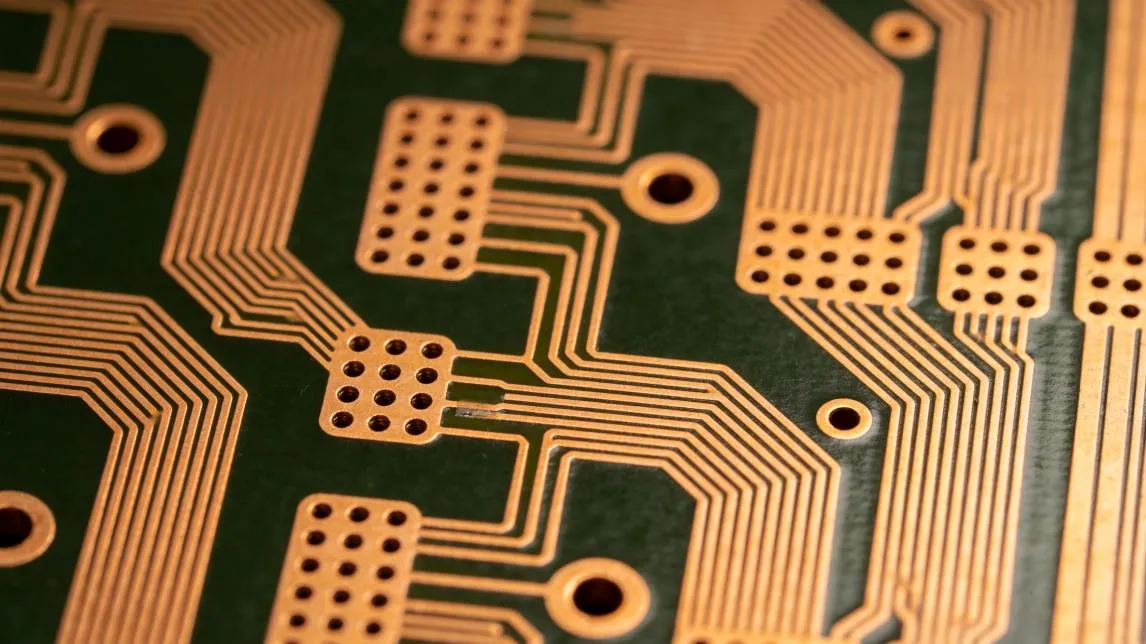

3. Linee e spaziature sottili
La tecnologia HDI supporta larghezze di linea e spaziature fino a 2 mil (0,05 mm) o inferiori. Questa elevata densità di instradamento è essenziale per ospitare interfacce di segnale ad alta velocità come DDR5, USB 4.0 e PCIe 5.0 all'interno di progetti compatti.
La tecnologia HDI spinge larghezze di linea e spaziature fino a 2 mil (0,05 mm) o anche inferiori. Ciò consente ai progettisti di instradare più segnali nella stessa area, aspetto essenziale per interfacce ad alta velocità come DDR5, USB 4.0 e PCIe 5.0.
Sebbene gli smartphone siano l'applicazione più visibile, i PCB HDI sono ovunque nell'elettronica moderna:
Telecomunicazioni e data center: in apparecchiature come stazioni base 5G, router ad alta velocità, switch, server e moduli ottici, i PCB HDI sono essenziali per garantire elaborazione e trasmissione dei dati ad alta velocità. Gestiscono efficacemente i segnali ad alta frequenza e riducono la perdita di segnale, soddisfacendo così i severi requisiti dei chip ad alte prestazioni, come FPGA e ASIC, in termini di instradamento ad alta densità e integrità del segnale. Di conseguenza, rappresentano un'infrastruttura fondamentale a supporto del flusso di dati nei moderni sistemi informativi.
Elettronica automobilistica: spinta dall'avanzamento dell'intelligenza e dell'elettrificazione dei veicoli, l'applicazione dei PCB HDI nell'elettronica automobilistica sta diventando sempre più critica. Questi PCB sono ampiamente utilizzati nei moduli radar per i sistemi avanzati di assistenza alla guida (ADAS), nei sistemi di infotainment a bordo del veicolo, nei controller di dominio per la guida autonoma e nei sistemi di gestione della batteria (BMS) per i veicoli a nuova energia. Inoltre, queste applicazioni impongono requisiti rigorosi in termini di affidabilità e resistenza ambientale (ad esempio temperature elevate e vibrazioni) dei circuiti stampati.
Elettronica medica: i dispositivi diagnostici e di monitoraggio medici di fascia alta si affidano ai PCB HDI per ottenere acquisizione ed elaborazione ad alta precisione di segnali fisiologici deboli. Di conseguenza, l'elevata affidabilità di questi PCB è direttamente collegata alle prestazioni complessive dell'apparecchiatura e alla sicurezza del paziente. Man mano che i dispositivi diventano più intelligenti e connessi, la domanda di HDI continua a crescere in ogni settore che richiede prestazioni elevate in formati compatti.
WeiYuanDa PCB (WYD) è un produttore cinese specializzato in PCB HDI con una comprovata esperienza nella fornitura di schede complesse, ad alto mix e basso volume per OEM globali. Le principali capacità produttive includono:
Rapidità di consegna
WYD è specializzata nella prototipazione rapida di HDI, supportata da un team di ingegneri dedicato disponibile 24 ore su 24, 7 giorni su 7, con un tempo di risposta garantito di 24 ore. Per gli ordini urgenti, le schede a singolo strato possono essere consegnate entro 24 ore.
Presenza europea
Per servire efficacemente il mercato europeo, WYD gestisce una filiale a Modena, Italia (WYD SRL). Fornisce supporto tecnico locale, coordinamento commerciale e assistenza clienti, garantendo una comunicazione efficace e tempi di risposta ottimizzati per i clienti europei.
Capacità HDI certificate UL
La produzione di HDI di WYD è certificata da Underwriters Laboratories (UL), garantendo la conformità agli standard internazionali di sicurezza e prestazioni. Inoltre, l'azienda detiene le certificazioni pertinenti per i dispositivi medici, il che la qualifica come partner affidabile per le applicazioni sanitarie.
Competenza in alto mix e basso volume
A differenza degli impianti di produzione di massa, WYD si concentra sulla produzione di schede complesse e ad alta difficoltà in piccole quantità, con un quantitativo minimo d'ordine (MOQ) di un pezzo. Questa capacità è particolarmente adatta a centri di R&D, laboratori e aziende che sviluppano prodotti innovativi.
D1: Con quale rapidità WYD può consegnare i prototipi HDI?
R: Per i prototipi HDI standard, il tempo di consegna tipico è di 7-10 giorni lavorativi, conteggiati dopo la conferma di EQ / TQ / Gerber esecutivi. Gli ordini urgenti possono essere gestiti con tempi di consegna più rapidi. Il nostro team di ingegneri è disponibile 24 ore su 24, 7 giorni su 7 per supportare un rapido sviluppo del progetto.
D2: WYD fornisce supporto alla progettazione HDI?
R: Sì. WYD offre servizi di revisione DFM (Design for Manufacturability). Il nostro team di ingegneri può esaminare i file di progettazione HDI e fornire suggerimenti di ottimizzazione per garantire la producibilità e l'affidabilità prima dell'inizio della produzione.
La prossima volta che tieni in mano uno smartphone sottile o usi un dispositivo indossabile compatto, ricorda che all'interno c'è un PCB HDI, una meraviglia della moderna ingegneria elettronica che rende possibile la miniaturizzazione. Grazie alle microvie perforate al laser, alla laminazione sequenziale e all'instradamento a linee sottili, la tecnologia HDI consente di ottenere più funzionalità in meno spazio.
WeiYuanDa PCB combina capacità produttive HDI avanzate con tempi di consegna rapidi, certificazione UL e supporto dedicato ai clienti globali. Che tu stia sviluppando la prossima generazione di smartphone, dispositivi AI o apparecchiature medicali, WYD dispone delle competenze e della capacità per dare vita alla tua visione.
Pronto a scoprire le soluzioni PCB HDI?
Visita www.wyd-pcb.com o contatta il nostro team per un preventivo oggi stesso.
