Le turbine eoliche operano in alcune delle condizioni più gravose che un sistema elettronico possa affrontare: vibrazioni meccaniche continue, escursioni termiche da -40 °C a +70 °C, atmosfere cariche di sale nelle installazioni offshore e una vita utile prevista superiore a 20 anni. All'interno della navicella e della base della torre, l'elettronica di conversione e controllo della potenza dipende da schede a circuito stampato che devono trasportare correnti elevate in modo affidabile sopravvivendo a queste sollecitazioni ambientali per decenni. I PCB convenzionali a rame sottile con foglio di rame da 1–2 oz si degradano rapidamente in tali condizioni, soffrendo di formazione di punti caldi, fatica dei giunti di saldatura e corrosione delle piste. Questo articolo esamina come i PCB a rame spesso, con spessori di rame di 3 oz e superiori, affrontano le sfide specifiche delle applicazioni eoliche, coprendo i sottosistemi critici, le esigenze ambientali e le considerazioni di progettazione dei materiali che distinguono le schede classificate per l'eolico dai PCB industriali standard.
Il mercato globale dell'energia eolica ha registrato una crescita sostenuta, con una capacità installata superiore a 900 GW in tutto il mondo e l'eolico offshore che emerge come il segmento in più rapida crescita. Le moderne turbine su scala industriale superano ormai regolarmente i 10 MW di potenza nominale e la vita utile di progetto standard del settore si è estesa a 25 anni per le installazioni offshore. Queste tendenze impongono requisiti crescenti a ogni componente all'interno della turbina, in particolare all'elettronica di potenza che gestisce la conversione dell'energia, la sincronizzazione con la rete e il controllo delle pale.
All'interno di una turbina eolica, tre sottosistemi impongono i requisiti elettrici e termici più elevati ai PCB:
I sistemi di conversione della potenza che trasformano l'uscita del generatore a frequenza variabile in corrente alternata compatibile con la rete
I sistemi di controllo del passo che regolano l'angolo delle pale per ottimizzare la cattura dell'energia e proteggere dalle condizioni di sovravelocità
I sistemi di controllo dell'imbardata che orientano la navicella nella direzione del vento
Ciascuno di questi sottosistemi gestisce correnti considerevoli, opera in un ambiente meccanico ostile e deve funzionare in modo affidabile per due decenni con un accesso minimo per la manutenzione, soprattutto nelle installazioni offshore dove una singola visita di assistenza può costare decine di migliaia di dollari in noleggio navi e logistica.

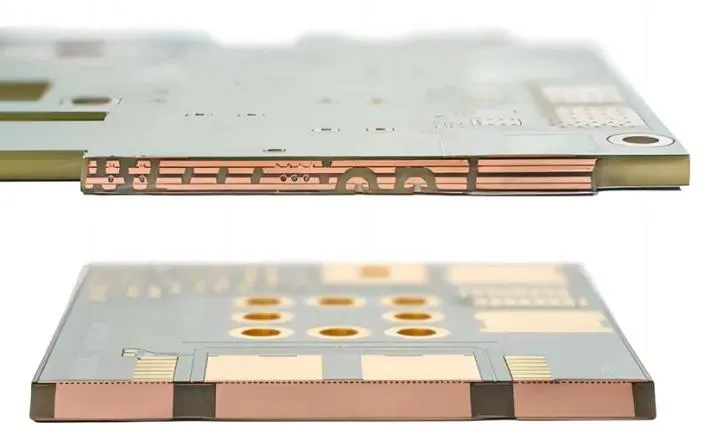

Le schede a circuito stampato FR-4 standard con rame da 1 oz o 2 oz non sono mai state progettate per queste condizioni. Il risultato è una crescente adozione di PCB a rame spesso nelle applicazioni eoliche, dove conduttori in rame più spessi forniscono la capacità di trasporto di corrente, la stabilità termica e la resilienza meccanica a lungo termine che le alternative a rame sottile non possono sostenere.
WeiYuanDa Industrial Limited, fondata nel 2005, produce PCB a rame spesso per clienti industriali e del settore energetico in tutto il mondo. L'azienda supporta spessori di rame da 3 oz a 10 oz su costruzioni da singolo strato a 24 strati, possiede le certificazioni ISO 9001, ISO 14001, IATF 16949, ISO 13485 e UL e gestisce stabilimenti produttivi a Dongguan con una filiale europea in Italia per il supporto clienti regionale.
I PCB delle turbine eoliche devono affrontare un profilo di severità ambientale che poche altre applicazioni possono eguagliare. A differenza dell'elettronica industriale alloggiata in armadi climatizzati, le schede delle turbine eoliche operano in un ambiente meccanico non controllato con molteplici fattori di stress simultanei.
Ciclaggio termico estremo
La temperatura all'interno della navicella di una turbina eolica può variare da -40 °C durante gli avviamenti a freddo invernali a +70 °C o più in prossimità dell'elettronica di potenza durante il funzionamento estivo. Ogni ciclo giorno-notte, ogni raffica di vento e ogni rampa di potenza crea transitori termici nella struttura del PCB. Nell'arco di una vita utile di 20 anni, un PCB per turbina eolica sperimenta stimati da 50.000 a 100.000 cicli termici.
Queste variazioni ripetute di temperatura causano sollecitazioni meccaniche in ogni interfaccia in cui si incontrano materiali con diversi coefficienti di espansione termica (CTE). I punti più vulnerabili sono le canne dei fori passanti metallizzati, dove la canna in rame (CTE circa 17 ppm/°C) è vincolata dal substrato laminato circostante (CTE circa 14–18 ppm/°C sull'asse Z per l'FR-4 standard, e significativamente superiore al di sopra della temperatura di transizione vetrosa Tg).
I PCB a rame spesso affrontano questa sfida attraverso due meccanismi. In primo luogo, le pareti in rame più spesse dei fori passanti metallizzati forniscono una maggiore sezione trasversale meccanica per resistere alla criccatura per fatica. In secondo luogo, quando abbinati a materiali di substrato ad alta Tg (Tg ≥ 170 °C), l'intera struttura del laminato rimane dimensionalmente stabile in tutto l'intervallo di temperatura operativa, prevenendo l'aumento esponenziale dell'espansione sull'asse Z che si verifica quando l'FR-4 standard (Tg circa 130–140 °C) supera il suo punto di transizione vetrosa.
La scelta e la specifica di PCB a rame spesso per applicazioni nelle turbine eoliche richiedono attenzione a diversi parametri di progettazione che differiscono dall'elettronica industriale o di consumo standard.
Scelta dello spessore del rame
Lo spessore di rame appropriato dipende dal sottosistema specifico e dai requisiti di corrente:
Schede del collegamento DC-link e dell'inverter del convertitore di potenza: il rame da 4 oz a 6 oz è tipico per i percorsi di corrente principali che trasportano da 200 A a 1000 A in continuo. Alcuni progetti ad alta potenza specificano 8 oz o 10 oz per gli strati di potenza primari
Schede driver servo per il controllo del passo: il rame da 3 oz a 4 oz offre una capacità adeguata per le correnti di pilotaggio del motore mantenendo la capacità di instradamento a passo fine per le interfacce dei sensori
Schede per il controllo dell'imbardata e ausiliarie: il rame da 2 oz a 3 oz è spesso sufficiente, con aree selettive in rame spesso per i circuiti di pilotaggio del motore
WeiYuanDa supporta spessori di rame differenziati tra gli strati all'interno della stessa scheda, consentendo rame spesso (da 6 oz a 10 oz) per gli strati di potenza ad alta corrente e rame più sottile (da 1 oz a 2 oz) per gli strati di segnale con requisiti di instradamento a passo fine. Questo approccio ibrido ottimizza sia la capacità di corrente sia i costi di produzione.
Scelta del materiale del substrato
Il materiale del substrato è critico quanto lo spessore del rame per l'affidabilità delle turbine eoliche. I requisiti chiave del materiale includono:
Elevata temperatura di transizione vetrosa (Tg): Tg minima di 170 °C, preferibilmente 180 °C o superiore, per garantire stabilità dimensionale nell'intero intervallo di temperatura e prevenire danni da espansione sull'asse Z ai fori passanti metallizzati
Basso assorbimento di umidità: inferiore allo 0,10% per prevenire il degrado dielettrico e la formazione di CAF negli ambienti offshore umidi
Elevata temperatura di decomposizione (Td): superiore a 350 °C per resistere ai processi di saldatura senza piombo senza degradazione del substrato
Composizione priva di alogeni: richiesta dalla maggior parte delle specifiche OEM delle turbine eoliche per conformità ambientale
WeiYuanDa specifica substrati FR-4 privi di alogeni da TG170 a TG280 per PCB a rame spesso per l'energia eolica, abbinati alle caratteristiche di espansione termica dei fogli di rame spessi per un'affidabilità a lungo termine ottimale durante il ciclaggio termico.
Finitura superficiale e strategia di protezione
Per le applicazioni nelle turbine eoliche, la scelta della finitura superficiale deve bilanciare resistenza alla corrosione, saldabilità e vita utile. L'approccio raccomandato per i diversi ambienti di installazione:
Turbine onshore: la finitura ENIG offre un'eccellente resistenza alla corrosione e saldabilità a lungo termine per la vita utile di progetto di 20 anni
Turbine offshore: ENIG combinata con rivestimento conforme (poliuretano o parylene) fornisce una protezione a doppio strato contro nebbia salina e umidità
Offshore estremo (tropicale/caldo-umido): ENIG con rivestimento conforme in parylene e sigillatura dei bordi per la massima protezione contro l'ingresso di agenti esterni
Linee guida per layout e progettazione termica
Una progettazione termica efficace nei PCB a rame spesso per turbine eoliche coinvolge diverse pratiche chiave di layout:
Piste di potenza larghe con ampia spaziatura: riducono la densità di corrente e forniscono un margine di tolleranza di produzione per i processi di incisione del rame spesso
Matrici di vie termiche sotto i dispositivi di potenza: vie riempite o placcate in rame trasferiscono il calore dai dispositivi di potenza a montaggio superficiale ai piani di massa interni in rame spesso, creando una rete integrata di diffusione del calore
Distribuzione bilanciata del rame: un layout di rame simmetrico tra gli strati riduce al minimo la deformazione della scheda durante il ciclaggio termico e la produzione
Zone di divieto vicino ai bordi della scheda e ai fori di montaggio: riducono il rischio di frattura delle piste nei punti ad alta concentrazione di sollecitazioni
Non tutti i produttori di PCB possiedono la capacità di processo, i sistemi di qualità e l'esperienza di dominio richiesti per i PCB a rame spesso per l'energia eolica. I team di ingegneria e approvvigionamento dovrebbero valutare i potenziali fornitori su diverse dimensioni critiche.
Maturità del processo per rame spesso
La produzione di PCB a rame spesso affidabili richiede la padronanza di processi specializzati di elettrodeposizione, incisione e laminazione. Gli indicatori chiave di capacità includono:
Capacità dimostrata di produrre spessori di rame uniformi su grandi dimensioni di pannello (fondamentale per mantenere una distribuzione di corrente uniforme)
Esperienza con processi di vie riempite in rame per la gestione termica
Capacità di gestire impilati con spessori di rame multipli (diversi pesi di rame su diversi strati all'interno della stessa scheda)
Controllo dell'incisione comprovato per mantenere tolleranze minime di larghezza delle linee con rame spesso
Supporto ingegneristico e capacità DFM
I progetti di PCB per l'energia eolica spesso coinvolgono impilati complessi, spessori di rame misti e requisiti di affidabilità rigorosi. I fornitori che offrono una revisione di Design for Manufacturability (DFM) prima della produzione possono identificare tempestivamente i potenziali rischi di fabbricazione e suggerire ottimizzazioni del layout che migliorano resa e affidabilità senza compromettere le prestazioni elettriche.
WeiYuanDa fornisce una revisione DFM attraverso un team di 24 ingegneri PCB che valutano l'ottimizzazione della larghezza delle piste, il posizionamento delle vie termiche, la configurazione dell'impilato degli strati e la scelta dei materiali prima dell'inizio della produzione. Questo supporto ingegneristico pre-produzione è particolarmente prezioso per i progetti eolici in cui le modifiche di progetto dopo la validazione del prototipo sono costose e influiscono sulla pianificazione.
Supporto regionale e logistica
Per i progetti eolici europei, disporre di una presenza locale di supporto tecnico riduce i ritardi di comunicazione e accelera la risoluzione dei problemi. WeiYuanDa mantiene una filiale interamente controllata in Italia con ingegneri di lingua tedesca e inglese che forniscono consulenza tecnica, coordinamento dei campioni e gestione dei progetti per i clienti europei.
Il settore dell'energia eolica continua a spingere i confini della progettazione dell'elettronica di potenza. Diverse tendenze stanno aumentando l'importanza della tecnologia dei PCB a rame spesso nelle applicazioni per turbine:
Crescente potenza nominale delle turbine: man mano che le turbine su scala industriale passano da 10 MW a 15 MW e oltre, i livelli di corrente nei sistemi di conversione di potenza aumentano proporzionalmente, richiedendo conduttori in rame più spessi per mantenere perdite resistive e aumento di temperatura accettabili.

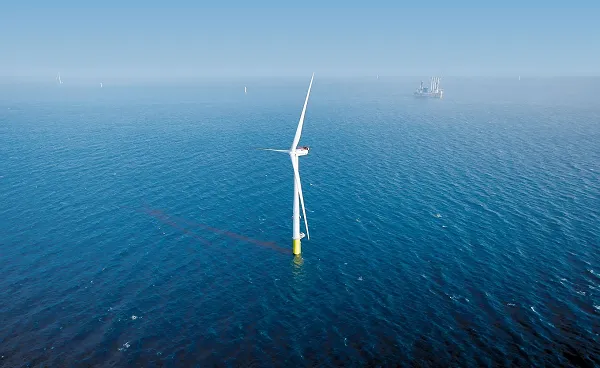

Espansione offshore: la rapida crescita dell'eolico offshore, in particolare in Europa, dove i progetti superiori a 1 GW sono ormai una routine, aumenta la domanda di PCB in grado di sopravvivere ad ambienti marini difficili per 25 anni senza accesso per manutenzione.
Adozione dei semiconduttori SiC e GaN: i semiconduttori di potenza a banda larga consentono frequenze di commutazione più elevate e una migliore efficienza del convertitore, ma impongono requisiti più severi sull'induttanza parassita del PCB e sulla gestione termica. I PCB a rame spesso con strutture di vie ottimizzate e progetti di piani di massa sono essenziali per sfruttare appieno questi dispositivi di nuova generazione.
Gemello digitale e monitoraggio delle condizioni: le turbine moderne incorporano sempre più reti di sensori estese per la manutenzione predittiva. I PCB che si interfacciano con questi sistemi di sensori devono mantenere l'accuratezza del segnale per decenni di funzionamento in ambienti vibranti e soggetti a ciclaggio termico, un'altra area in cui le costruzioni in rame spesso dimostrano una stabilità a lungo termine superiore.
Il laboratorio di ricerca e sviluppo di WeiYuanDa a Dongguan continua a sviluppare e ottimizzare processi di elettrodeposizione del rame spesso, tecnologie di riempimento delle vie e progetti di impilati ibridi per supportare questi requisiti in evoluzione nell'energia eolica e in altri settori dell'elettronica di potenza ad alta affidabilità.
Le turbine eoliche rappresentano uno degli ambienti applicativi più gravosi per le schede a circuito stampato. La combinazione di correnti elevate, ciclaggio termico estremo, atmosfere cariche di sale, vibrazioni continue e aspettative di vita utile di progetto di 20-25 anni crea una sfida di affidabilità che i PCB standard a rame sottile non possono soddisfare. I PCB a rame spesso, con la loro maggiore capacità di trasporto di corrente, dissipazione termica integrata, superiore resistenza al ciclaggio termico e compatibilità con strategie di protezione avanzate, sono diventati la soluzione consolidata per le schede di potenza nei convertitori delle turbine eoliche, nei sistemi di controllo del passo e nell'elettronica di potenza ausiliaria.
Per i team di ingegneria e approvvigionamento che valutano fornitori di PCB a rame spesso per progetti eolici, i criteri di selezione chiave includono maturità dimostrata nel processo per rame spesso, certificazioni di qualità pertinenti, supporto ingegneristico DFM e capacità di fornire assistenza tecnica regionale. WeiYuanDa Industrial Limited offre una piattaforma completa di PCB a rame spesso con spessori di rame da 3 oz a 10 oz, supportata da certificazioni internazionali complete, 18 anni di esperienza produttiva e supporto locale europeo, servendo OEM e fornitori di primo livello del settore eolico dalla validazione del prototipo alla produzione in serie.
D1: In che modo i PCB a rame spesso gestiscono le condizioni di ciclaggio termico nelle navicelle delle turbine eoliche?
I PCB a rame spesso gestiscono il ciclaggio termico attraverso due meccanismi principali. Le pareti in rame più spesse dei fori passanti metallizzati offrono una maggiore resistenza meccanica alla criccatura per fatica sotto variazioni ripetute di temperatura. Quando combinati con materiali di substrato ad alta Tg (Tg ≥ 170 °C), la struttura del laminato rimane dimensionalmente stabile nell'intero intervallo operativo da -40 °C a +70 °C, prevenendo i danni da espansione sull'asse Z che causano guasti dei fori passanti nelle schede FR-4 standard.
D2: Quali strategie di protezione sono necessarie per i PCB delle turbine eoliche offshore?
I PCB delle turbine eoliche offshore richiedono un approccio di protezione multistrato: finitura superficiale ENIG per la resistenza a lungo termine alla corrosione delle piazzole, rivestimento conforme in poliuretano o parylene come barriera dielettrica contro l'umidità, materiali di substrato ad alta Tg e basso assorbimento di umidità per prevenire la formazione di CAF e sigillatura dei bordi per bloccare l'ingresso laterale di umidità attraverso il laminato. Per gli ambienti offshore tropicali estremi, il rivestimento in parylene con sigillatura dei bordi fornisce una protezione quasi ermetica.
D3: WeiYuanDa può fornire PCB a rame spesso con spessore di rame misto per applicazioni eoliche?
Sì. WeiYuanDa supporta progetti di impilati ibridi con diversi spessori di rame su diversi strati all'interno dello stesso PCB. Per esempio, una scheda convertitore per turbina eolica può usare rame da 6 oz per gli strati di potenza principali e rame da 1 oz per gli strati di segnale e controllo con instradamento a passo fine. Questo approccio offre la capacità di corrente e le prestazioni termiche del rame spesso dove necessario, mantenendo al contempo una produzione economicamente vantaggiosa per gli strati di segnale.
