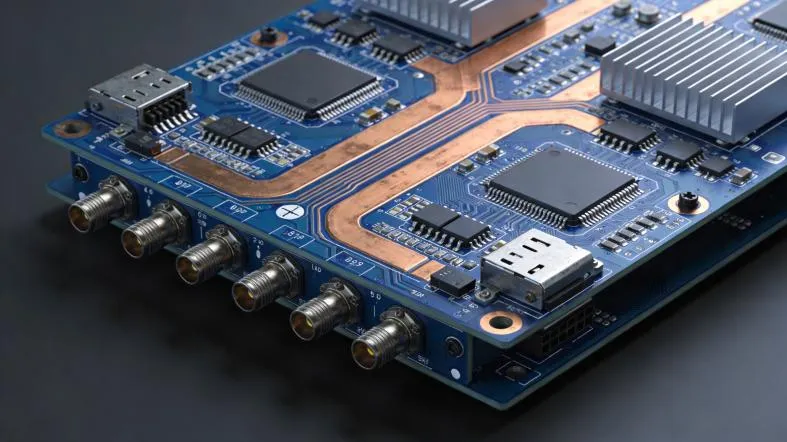

I trasmettitori broadcast — che si tratti di radio FM, televisione VHF/UHF o diffusione televisiva digitale terrestre — dipendono da amplificatori di potenza RF che forniscono una potenza di uscita costante su bande di frequenza fisse. Al centro di ogni stadio amplificatore si trova una scheda a circuito stampato che deve trasportare segnali RF ad alta potenza con perdite di inserzione minime, impedenza stabile e prestazioni termiche affidabili. Le schede FR-4 standard raramente sono sufficienti per queste applicazioni: la perdita di segnale aumenta bruscamente alle frequenze VHF e UHF, la conducibilità termica è limitata e le proprietà del materiale variano in caso di funzionamento prolungato ad alta potenza.
I PCB ad alta frequenza realizzati con laminati speciali come Rogers, Taconic e Arlon rispondono direttamente a queste sfide. Offrono basse perdite dielettriche, costanti dielettriche stabili al variare della temperatura e della frequenza e caratteristiche termiche superiori che aiutano a mantenere gli stadi di amplificazione di potenza entro limiti operativi sicuri. Per i progettisti di apparecchiature broadcast e gli integratori di sistema, scegliere il giusto produttore di PCB ad alta frequenza è importante quanto scegliere i giusti transistor RF.
WeiYuanDa Industrial Limited è un produttore cinese di PCB ad alta frequenza con oltre 20 anni di esperienza nella produzione di schede per amplificatori di potenza RF, applicazioni broadcast e di telecomunicazione. Questo articolo esamina i principali requisiti tecnici dei PCB ad alta frequenza nei sistemi di trasmettitori broadcast e spiega come le capacità produttive di WeiYuanDa supportano progetti di amplificatori affidabili ed economicamente vantaggiosi.

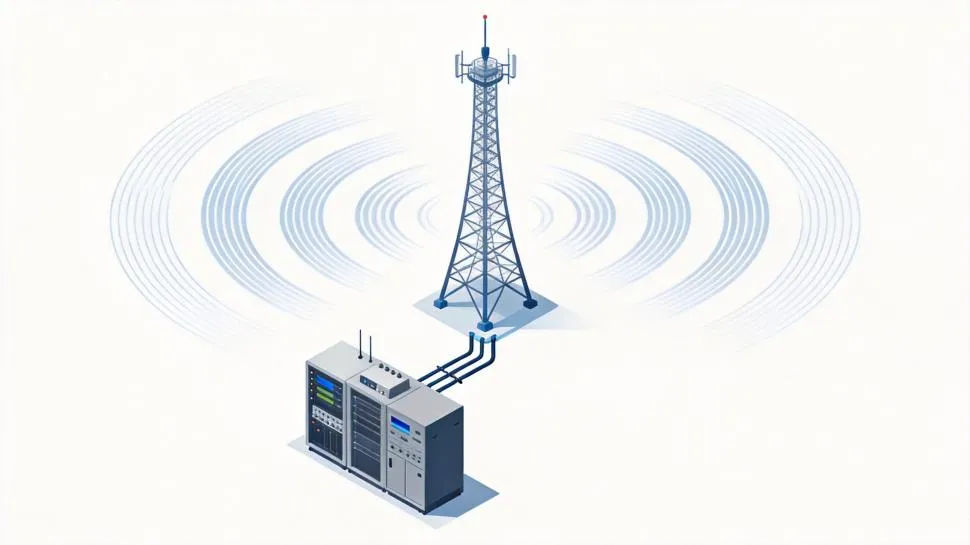

I sistemi di trasmissione broadcast operano su un ampio spettro di frequenze. La radio FM utilizza tipicamente 88–108 MHz, la televisione VHF copre i canali 2–13 (54–216 MHz) e la trasmissione UHF arriva fino a 890 MHz in molte regioni. I sistemi di televisione digitale terrestre (DTT) come DVB-T/T2, ATSC e ISDB-T operano anch'essi all'interno di queste bande VHF/UHF, ma richiedono requisiti di linearità e integrità del segnale ancora più severi a causa di schemi di modulazione complessi come l'OFDM.
A queste frequenze, il substrato del PCB influenza direttamente tre parametri prestazionali che determinano la qualità e l'affidabilità della trasmissione:
1. Perdita di inserzione ed efficienza energetica
Ogni decibel perso nel substrato del PCB è un decibel che l'amplificatore di potenza deve compensare assorbendo più corrente. Nel corso di mesi e anni di funzionamento continuo 24/7, le perdite accumulate nel substrato si traducono in costi energetici significativi e in un carico termico aggiuntivo. Laminati a bassa perdita come Rogers RO4350B o Taconic TLX riducono sostanzialmente la perdita di inserzione rispetto all'FR-4 standard, migliorando l'efficienza complessiva del trasmettitore e riducendo il carico sui sistemi di raffreddamento.
2. Coerenza dell'impedenza
Gli amplificatori di potenza dipendono da un'impedenza di ingresso e di uscita accuratamente adattata per massimizzare il trasferimento di potenza e ridurre al minimo la potenza riflessa. Le variazioni della costante dielettrica (Dk) sul PCB — dovute a disomogeneità del materiale, tolleranze di produzione o derive termiche — provocano spostamenti di impedenza che riducono potenza di uscita, efficienza e linearità. I laminati ad alta frequenza offrono valori di Dk strettamente controllati (tipicamente ±2% o migliori) e un'eccellente stabilità termica, garantendo che l'impedenza di 50 Ω prevista rimanga costante tra diversi lotti di produzione e temperature di esercizio.
3. Affidabilità termica in funzionamento continuo

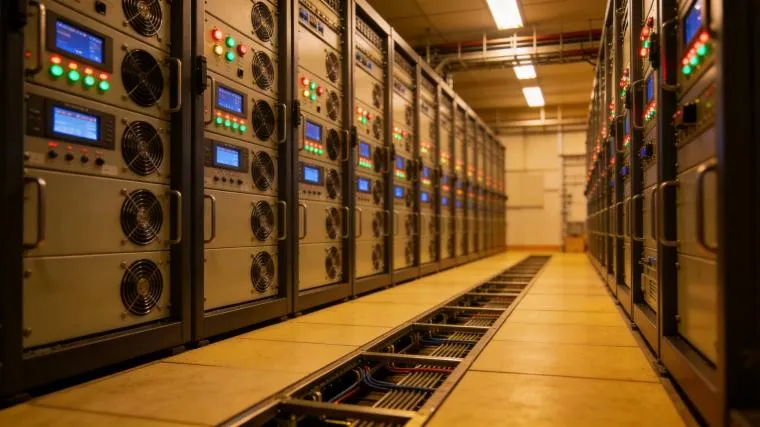

Ci si aspetta che i trasmettitori broadcast funzionino ininterrottamente per anni con tempi di fermo minimi. Gli stadi di potenza RF generano calore considerevole e il PCB deve resistere a un'esposizione prolungata a temperature elevate senza delaminazione, distacco del rame o degrado elettrico. Materiali con elevate temperature di transizione vetrosa (Tg) e robusta forza di adesione, come Arlon 85N con Tg di 250 °C, offrono la resilienza termica richiesta per le applicazioni broadcast ad alta potenza.
La progettazione di PCB per amplificatori di potenza RF broadcast implica una serie di sfide che normalmente non si incontrano nei circuiti a bassa potenza a livello di segnale. La gestione della potenza, la gestione termica e l'affidabilità a lungo termine diventano i principali fattori di progetto.

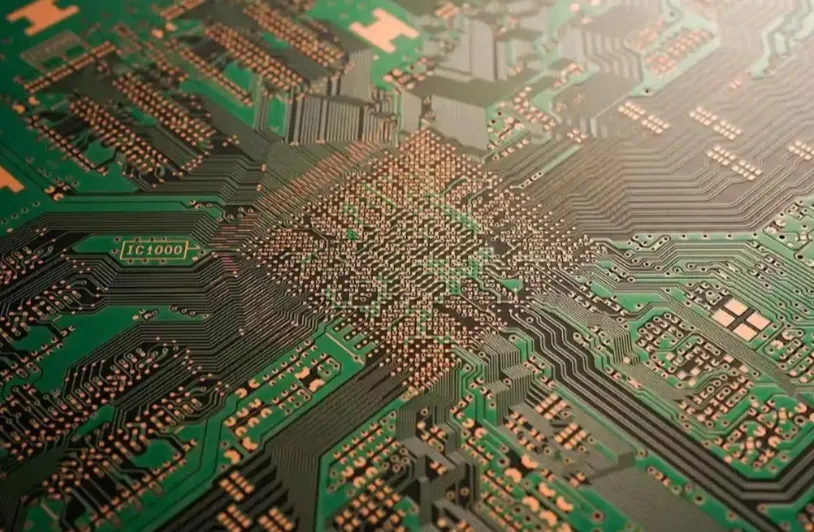

1. Peso del rame e capacità di trasporto della corrente
Una potenza di uscita più elevata richiede tracce di rame più spesse per gestire l'aumento della corrente RF senza riscaldamento eccessivo o perdite nel conduttore. WeiYuanDa fornisce PCB ad alta frequenza con pesi di rame esterni e interni di 1 oz per i progetti standard e fino a 2 oz per configurazioni HDI ad alta frequenza avanzate. Per requisiti di corrente ancora più elevati, WeiYuanDa può combinare la tecnologia PCB a rame spesso con materiali ad alta frequenza, realizzando schede con pesi di rame di 3 oz, 4 oz o superiori su strati specifici.
2. Gestione termica e dissipazione del calore
Gli amplificatori di potenza RF generano calore concentrato nei punti di montaggio dei transistor. Se questo calore non viene diffuso e rimosso in modo efficiente, le temperature di giunzione aumentano, le prestazioni si degradano e la vita dei componenti si accorcia. Diverse strategie di progettazione a livello di PCB aiutano a gestire il carico termico:
Piani di rame più spessi sugli strati di segnale e di massa migliorano la diffusione laterale del calore dai componenti caldi.
Le vie termiche sotto i transistor di potenza conducono il calore dallo strato superiore ai piani di massa interni e ai dissipatori di calore sul lato inferiore.
Substrati ad alta conducibilità termica come Arlon 85N (0,20 W/m·K) trasferiscono il calore in modo più efficace rispetto all'FR-4 standard (circa 0,03 W/m·K).
Per livelli di potenza estremi, si possono realizzare costruzioni ibride che combinano laminati ad alta frequenza con strati a nucleo metallico o a rame spesso.
3. Impedenza controllata e integrità del segnale
Le prestazioni dell'amplificatore di potenza dipendono da un controllo accurato dell'impedenza lungo l'intero percorso del segnale, dal connettore di ingresso attraverso le reti di adattamento fino al filtro di uscita e all'alimentazione dell'antenna. WeiYuanDa implementa una produzione a impedenza controllata con tolleranze strette, supportando configurazioni a microstriscia e stripline su tutti i tipi di materiali ad alta frequenza. Larghezze di linea e spaziature minime di 3/3 mil (standard) o 2/2 mil (HDI avanzato) consentono un instradamento RF denso senza sacrificare l'accuratezza dell'impedenza.
4. Progettazione delle vie e back drilling
Nelle schede ad alta frequenza multistrato, gli stub delle vie — le porzioni non utilizzate dei fori passanti placcati che si estendono oltre lo strato di destinazione — agiscono come elementi reattivi parassiti che degradano l'integrità del segnale e introducono riflessioni indesiderate alle frequenze più elevate. Il back drilling rimuove questi stub, preservando la qualità del segnale nelle schede RF multistrato. WeiYuanDa offre capacità di foratura a profondità controllata e back drilling come caratteristiche standard per i prototipi di PCB ad alta frequenza e per i lotti di produzione.
WeiYuanDa Industrial Limited, insieme a Dongguan MaoChang Printed Circuit Board Limited, è specializzata nella produzione di PCB da oltre 20 anni. La linea di produzione di PCB ad alta frequenza dell'azienda è attrezzata per supportare progetti broadcast e di amplificatori di potenza RF, dai prototipi a consegna rapida alla produzione in serie ad alto volume.
1. Supporto tecnico e prototipazione
Il team di ingegneri interno di WeiYuanDa, composto da oltre 24 ingegneri, fornisce supporto tecnico e revisione dei file Gerber entro 6 ore dalla ricezione dei file di progetto. Per la prototipazione, l'azienda offre tempi di realizzazione rapidi, fino a 1 giorno, con risposte alle richieste di offerta (RFQ) fornite entro 2 ore. Questa velocità è particolarmente preziosa per gli sviluppatori di apparecchiature broadcast che devono iterare rapidamente su reti di adattamento dell'amplificatore, layout dei filtri e ottimizzazioni della progettazione termica.
A differenza di molti fornitori di PCB che producono solo su specifica, WeiYuanDa adotta un approccio end-to-end: dalla revisione del layout alla validazione dell'impedenza fino ai test finali, il personale tecnico identifica e risolve attivamente i problemi di producibilità prima dell'avvio della produzione. Ciò riduce i cicli di riprogettazione e garantisce che i primi prototipi offrano prestazioni il più possibile vicine alla simulazione.
2. Certificazioni di qualità e test
La garanzia di qualità è fondamentale per le apparecchiature dell'infrastruttura broadcast, che devono funzionare in modo affidabile per periodi prolungati. WeiYuanDa possiede le certificazioni ISO 9001, ISO 14001, ISO 13485, IATF 16949 e UL. L'azienda è inoltre membro di IPC e dispone di personale con certificazioni CIS e CIRS. Ogni scheda ad alta frequenza viene sottoposta a test di impedenza, verifica della continuità elettrica e ispezione visiva prima della spedizione.
Il laminato ad alta frequenza puro è costoso e non tutti gli strati di una scheda per amplificatori broadcast trasportano segnali RF. Molte schede mescolano strati di segnale ad alta frequenza con strati di controllo digitale, strati di distribuzione dell'alimentazione e piani di massa standard. Realizzare tutti questi strati con materiale RF di pregio aggiungerebbe costi inutili senza offrire un beneficio prestazionale misurabile.
L'approccio a stack-up ibrido di WeiYuanDa risolve questo problema utilizzando materiali ad alte prestazioni come PTFE o laminati Rogers solo sugli strati RF critici, mentre i restanti strati digitali e di alimentazione utilizzano FR-4 standard. Questa costruzione garantisce le prestazioni RF richieste sugli strati critici per il segnale, riducendo sostanzialmente il costo complessivo della scheda. Per i progetti di amplificatori di potenza broadcast, la costruzione ibrida è spesso il modo più conveniente per soddisfare sia i requisiti tecnici sia quelli di budget.
Il team di ingegneri di WeiYuanDa collabora con i clienti per ottimizzare le configurazioni di stack-up in base a frequenze target, livelli di potenza e vincoli termici specifici. L'obiettivo è ottenere le prestazioni necessarie senza sovradimensionare i materiali: un equilibrio che richiede sia competenza sui materiali sia esperienza produttiva.
D: I PCB ad alta frequenza possono gestire i livelli di potenza richiesti per i trasmettitori broadcast?
R: Sì, a condizione che vengano selezionati i materiali e i pesi di rame corretti. Laminati ad alta frequenza come Rogers RO435B e Arlon 85N gestiscono livelli di potenza RF significativi se abbinati a uno spessore di rame adeguato (tipicamente 1–2 oz o superiore), a una gestione termica adeguata e a un corretto controllo dell'impedenza. Il team di ingegneri di WeiYuanDa valuta ogni progetto di amplificatore di potenza per garantire che la costruzione del PCB supporti la gestione della potenza e la dissipazione termica richieste.
D: Qual è il tempo di consegna tipico per i prototipi di PCB ad alta frequenza?
R: WeiYuanDa offre un servizio di prototipazione rapida con tempi di realizzazione fino a 1 giorno per progetti standard di schede ad alta frequenza. Le configurazioni multistrato più complesse con funzionalità HDI avanzate richiedono in genere tempi di consegna leggermente più lunghi. Le risposte alle richieste di offerta vengono fornite entro 2 ore e la revisione tecnica dei file viene completata entro 6 ore.
D: Le schede ibride ad alta frequenza + FR-4 sono affidabili per un uso broadcast a lungo termine?
R: Sì, le costruzioni ibride sono consolidate e ampiamente utilizzate nelle applicazioni broadcast, di telecomunicazione e negli amplificatori di potenza RF. La chiave è la corretta selezione dei materiali, processi di laminazione controllati e la validazione dell'impedenza. WeiYuanDa ha una vasta esperienza con progetti di stack-up ibridi che combinano FR-4 con Rogers, Taconic e altri materiali ad alta frequenza, e ogni scheda viene sottoposta a test elettrici completi per verificarne le prestazioni prima della spedizione.
