Perché è importante

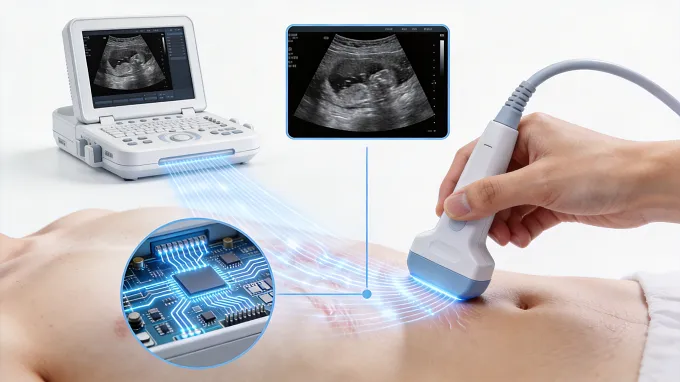

All’interno di ogni sonda ecografica, bobina per risonanza magnetica e monitor paziente, deboli segnali biologici percorrono i circuiti stampati ad alta frequenza. La qualità del substrato, la precisione delle piste in rame e la stabilità del materiale dielettrico determinano insieme se il medico vede un’immagine nitida o una sfocatura disturbata.

L’assistenza sanitaria moderna si fonda sulla precisione. Dall’imaging ecografico al monitoraggio dei pazienti e alla diagnostica di laboratorio, le apparecchiature medicali convertono deboli segnali biologici in dati affidabili per i clinici. I circuiti stampati all’interno di questi strumenti trasportano segnali analogici e RF ad alta frequenza misurati in microvolt e milliampere. A questi livelli, anche la minima perdita di segnale, il più piccolo rumore o un disadattamento di impedenza possono degradare una misurazione e potenzialmente influire su una diagnosi.

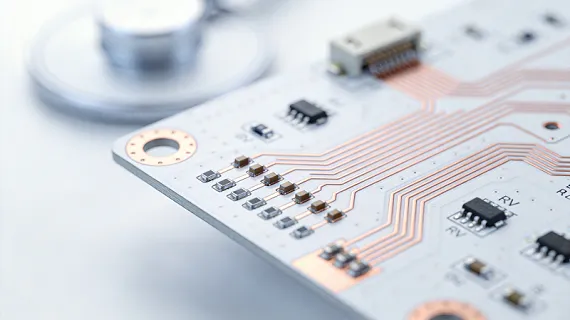

I PCB ad alta frequenza realizzati con laminati a basse perdite e instradamento a impedenza controllata creano i canali di segnale ultrapuliti richiesti dalle apparecchiature medicali di precisione. Questo articolo esamina perché le schede FR-4 standard sono insufficienti per le applicazioni medicali sensibili, quali materiali e scelte progettuali offrono la migliore fedeltà del segnale e come la disciplina produttiva di un produttore si traduca in hardware clinicamente affidabile.

WeiYuanDa Industrial Limited produce PCB ad alta frequenza per clienti del settore medicale e delle scienze della vita in tutto il mondo. Con la certificazione ISO 13485, oltre 20 anni di esperienza produttiva e un ufficio di supporto europeo in Italia, l’azienda serve sviluppatori di dispositivi medici in tutta l’Europa settentrionale e oltre.

La sfida del segnale nell’elettronica medicale

I sistemi elettronici medicali operano in un ambiente particolarmente esigente. Devono rilevare segnali fisiologici molto deboli, spesso in presenza di rumore elettrico generato da motori, display, alimentatori e altre apparecchiature all’interno dello stesso involucro. Il percorso analogico front-end, ovvero i primi centimetri dopo il sensore o il trasduttore, è la fase più critica. Una volta che un segnale viene contaminato dal rumore o attenuato dalle perdite del substrato, recuperarlo senza artefatti è difficile.

Perché la frequenza è importante

Molte modalità medicali operano a frequenze sorprendentemente elevate. I trasduttori a ultrasuoni, per esempio, lavorano comunemente tra 2 MHz e 18 MHz a seconda dell’applicazione, e alcune sonde di imaging ad alta frequenza superano ampiamente i 50 MHz. Le bobine RF per risonanza magnetica risuonano a 64 MHz per un sistema da 1,5 T e a 128 MHz per un sistema da 3,0 T. Anche le apparecchiature per il monitoraggio dei pazienti, pur sembrando a banda ridotta, utilizzano spesso segnali portanti ad alta frequenza e regolatori switching che richiedono una progettazione PCB attenta.

A queste frequenze, i substrati FR-4 standard iniziano a mostrare i loro limiti. Le perdite dielettriche aumentano, la velocità del segnale varia con la temperatura e le tolleranze di impedenza si ampliano. Per un produttore di dispositivi medici, la questione non è se i materiali ad alta frequenza siano migliori, ma se il guadagno prestazionale giustifichi l’investimento e quale materiale offra il miglior equilibrio per una specifica applicazione clinica.

Cosa significa in pratica la “pulizia del segnale”

Un canale di segnale pulito in ambito medicale significa tre cose. In primo luogo, la perdita di inserzione deve essere bassa e prevedibile nell’intera banda di frequenza operativa, in modo che il guadagno dell’amplificatore front-end possa essere impostato correttamente. In secondo luogo, l’impedenza caratteristica delle linee di trasmissione deve essere costante e precisa, tipicamente 50 Ω o 75 Ω con tolleranze ristrette, affinché le discontinuità di impedenza non causino riflessioni che degradano la qualità dell’immagine o l’accuratezza della misura. In terzo luogo, le interferenze elettromagnetiche provenienti da circuiti adiacenti o da sorgenti esterne devono essere soppresse attraverso un corretto collegamento a terra, la schermatura e la disposizione degli strati.

Nelle apparecchiature di imaging diagnostico come gli ecografi, questi parametri prestazionali influenzano direttamente la risoluzione dell’immagine, la profondità di penetrazione e la capacità di distinguere tra diversi tipi di tessuto. Negli analizzatori di laboratorio e nei dispositivi point-of-care, incidono sulla ripetibilità della misurazione e sul limite inferiore di rilevabilità.

Selezione dei materiali per PCB medicali ad alta frequenza

La scelta del giusto materiale per il substrato è la base di un percorso del segnale pulito. WeiYuanDa lavora con quattro principali famiglie di laminati ad alta frequenza, ciascuna adatta a diversi requisiti prestazionali e livelli di costo in ambito medicale.

Principi di progettazione per canali di segnale ultrapuliti

La sola scelta del materiale non garantisce un percorso del segnale pulito. La scheda deve essere progettata, prodotta e testata con una disciplina costante su ogni strato.

Instradamento a impedenza controllata

Ogni pista ad alta frequenza in un percorso del segnale medicale ha un valore di impedenza obiettivo, in genere 50 Ω per i circuiti RF o una specifica impedenza differenziale per i collegamenti dati ad alta velocità. Ottenere il valore desiderato richiede un controllo preciso della larghezza delle piste, dello spessore del dielettrico, della grammatura del rame e della vicinanza dei piani di massa. WeiYuanDa produce schede ad alta frequenza con instradamento a impedenza controllata utilizzando configurazioni microstrip e stripline, con larghezze e spaziature minime delle linee di 3 mil per i progetti standard e di 2 mil per le costruzioni HDI avanzate.

Piani di massa e schermatura

I piani di massa continui sono essenziali sia per il controllo dell’impedenza sia per la schermatura elettromagnetica. Nelle apparecchiature medicali, dove i circuiti analogici di front-end si trovano vicino a circuiti di elaborazione digitale e alimentatori, una corretta partizione e messa a terra previene l’accoppiamento del rumore. I progetti multistrato ad alta frequenza di WeiYuanDa includono in genere piani di massa dedicati adiacenti agli strati di segnale, con cuciture di via lungo i percorsi delle piste schermate per fornire percorsi di ritorno continui a bassa impedenza.

Stabilità termica

Le apparecchiature medicali spesso funzionano per periodi prolungati, talvolta 24 ore al giorno in ambienti ospedalieri e clinici. I componenti si riscaldano, l’involucro si scalda e la temperatura del substrato del PCB aumenta. Se la costante dielettrica del materiale cambia in modo significativo con la temperatura, l’impedenza delle piste a impedenza controllata varia e le prestazioni dei circuiti RF cambiano.

I laminati ad alta frequenza di Rogers, Taconic e Arlon sono progettati per garantire proprietà elettriche stabili negli intervalli di temperatura comunemente riscontrabili nelle apparecchiature medicali. Combinati con una corretta progettazione termica (piani di rame più spessi, vie termiche e trattamenti superficiali scelti con cura), questi materiali aiutano a garantire che un dispositivo medico offra prestazioni costanti dal momento dell’accensione fino alla fine di una lunga giornata clinica.

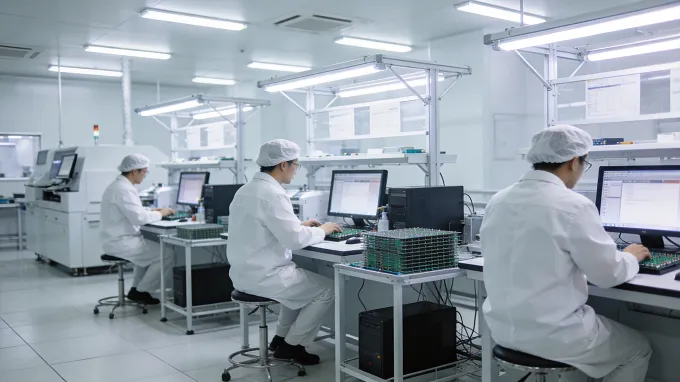

Disciplina produttiva: dove si costruisce la qualità

Un PCB ben progettato può comunque guastarsi sul campo se non viene prodotto con una precisione costante. Per le apparecchiature medicali, dove affidabilità e ripetibilità non sono negoziabili, la disciplina produttiva conta quanto la progettazione stessa.

Tracciabilità e stoccaggio dei materiali

I laminati ad alta frequenza sono sensibili all’umidità e alla temperatura. Se vengono conservati in modo non corretto prima della produzione, le loro proprietà possono cambiare. WeiYuanDa mantiene uno stoccaggio controllato dei materiali e utilizza scorte su larga scala di laminati certificati Rogers, Taconic, Arlon e Isola, garantendo che la produzione inizi sempre con materiali conformi alle specifiche.

Lamina di rame e levigatezza superficiale

La rugosità della lamina di rame influisce sulla perdita di segnale ad alta frequenza: le superfici più ruvide aumentano la perdita di inserzione a causa dell’effetto pelle. WeiYuanDa utilizza lamine di rame lisce per le applicazioni medicali ad alta frequenza, abbinate a maschere di saldatura a basse perdite che non aggiungono inutili perdite dielettriche alle piste di segnale.

Foratura di precisione e registrazione

Nelle schede multistrato, l’allineamento (registrazione) di ogni strato determina la coerenza del posizionamento delle vie e, in ultima analisi, l’impedenza dei fori passanti metallizzati. Il processo produttivo di WeiYuanDa include un controllo preciso della registrazione da strato a strato, essenziale per le schede ad alta frequenza, dove anche piccoli disallineamenti possono influire sulle prestazioni del segnale.

Test e verifica

Ogni PCB medicale ad alta frequenza di WeiYuanDa viene sottoposto a collaudi elettrici, tra cui verifica dell’impedenza, controlli di continuità e prove di resistenza di isolamento. Per i produttori di dispositivi medici, questi test offrono la garanzia che le schede installate in uno strumento siano coerenti con quelle convalidate durante l’approvazione normativa.

WeiYuanDa possiede la certificazione ISO 13485, lo standard di gestione della qualità specifico per i dispositivi medici. Le certificazioni ISO 9001, ISO 14001, IATF 16949 e UL documentano ulteriormente le capacità qualitative e normative dell’azienda.

WeiYuanDa: un partner per lo sviluppo di dispositivi medici

WeiYuanDa Industrial Limited produce PCB ad alta frequenza, HDI e specializzati dal 2005. Dalla sua base produttiva di Dongguan, in Cina, e dall’ufficio di supporto europeo in Italia, l’azienda serve clienti del settore dei dispositivi medici e delle scienze della vita in oltre 50 paesi.

A distinguere WeiYuanDa nei progetti medicali non è solo la capacità tecnica, ma anche la struttura del supporto. Un team di oltre 24 ingegneri fornisce la revisione tecnica dei file Gerber entro 6 ore dalla ricezione. La prototipazione può essere completata in appena 1 giorno. Le risposte alle richieste di preventivo vengono fornite entro 2 ore. Per gli sviluppatori di dispositivi medici che lavorano con tempistiche di progetto strette e scadenze normative, questa velocità, unita alla profondità tecnica, rappresenta un vantaggio pratico.

Presenza europea e assistenza

L’ufficio italiano dell’azienda offre ai clienti europei, compresi quelli dei paesi nordici, un punto di contatto locale per discussioni tecniche, gestione dei progetti e supporto logistico. Per le aziende di dispositivi medici che preferiscono lavorare con produttori che comprendono le aspettative normative e gli standard qualitativi europei, questa presenza locale semplifica la comunicazione e riduce i disagi legati ai fusi orari.

Domande frequenti

D: I PCB ad alta frequenza sono necessari per tutti i dispositivi medici?

R: No. I semplici dispositivi digitali, i sensori a bassa frequenza e i circuiti esclusivamente di potenza spesso funzionano adeguatamente con FR-4 standard. I materiali ad alta frequenza diventano importanti quando la frequenza del segnale supera diverse centinaia di megahertz, quando le ampiezze del segnale sono molto piccole o quando l’accuratezza dell’impedenza influisce direttamente sulla qualità della misura, come nei front-end a ultrasuoni, nelle bobine RF per risonanza magnetica e negli analizzatori da laboratorio ad alta velocità.

D: Quali sono i tempi di consegna per i prototipi di PCB medicali ad alta frequenza?

R: WeiYuanDa può consegnare prototipi di PCB ad alta frequenza in appena 1 giorno per le configurazioni standard. I progetti HDI multistrato più complessi richiedono tempi aggiuntivi. La revisione dei file di progettazione viene completata entro 6 ore e le risposte alle richieste di preventivo vengono fornite entro 2 ore dalla ricezione dei file di progetto.

D: WeiYuanDa può fornire supporto per la documentazione normativa dei dispositivi medici?

R: WeiYuanDa è certificata secondo ISO 13485, lo standard di gestione della qualità per i dispositivi medici. Questa certificazione dimostra che i processi produttivi e i sistemi qualitativi dell’azienda soddisfano i requisiti attesi dagli enti regolatori dei dispositivi medici. I produttori dovrebbero discutere le esigenze specifiche di documentazione con il team di ingegneri di WeiYuanDa durante la pianificazione del progetto.
