Per gli acquirenti industriali che approvvigionano circuiti stampati HDI (High-Density Interconnect), la questione cruciale non e se un fornitore riesca a produrre un prototipo, ma se sia in grado di consegnare diverse migliaia di lotti di produzione consecutivi con caratteristiche elettriche e meccaniche identiche. Una qualita incoerente nella produzione di PCB HDI comporta costosi guasti sul campo, fermi della linea di produzione e rischi di affidabilita a lungo termine. Di conseguenza, la selezione di un fornitore di PCB HDI deve basarsi su processi di gestione della qualita verificabili e non su mere affermazioni promozionali.
Presso WYD (WeiYuanDa), la produzione di PCB HDI e regolata da un sistema di gestione della qualita a ciclo chiuso che copre l'ispezione dei materiali in entrata, il monitoraggio in processo, i collaudi elettrici finali e l'audit di spedizione. Il presente documento descrive la struttura qualitativa che il nostro team applica a ogni lotto di produzione HDI, offrendo trasparenza su come venga garantita la coerenza dell'output. I dati qui riportati corrispondono a parametri di processo verificati del nostro stabilimento di Dongguan, che detiene le certificazioni ISO 9001, ISO 13485 e IATF 16949.
Un produttore di PCB HDI credibile opera conformemente a standard di gestione internazionalmente riconosciuti che definiscono in che modo i processi siano documentati, revisionati e continuamente migliorati. WYD mantiene le seguenti certificazioni attive, ciascuna relativa a una specifica dimensione della qualita di produzione:
Norma | Ente Emittente | Rilevanza per la Produzione HDI |
ISO 9001:2015 | Certificazione QMS | Sistema di gestione della qualita fondamentale che copre il controllo dei processi, il controllo dei documenti e le procedure di azione correttiva su tutte le linee di produzione. |
IATF 16949 | Qualita Automotive | Gestione della qualita di grado automotive con metodologie APQP, PPAP, FMEA e SPC applicate ai processi di produzione di PCB HDI. |
ISO 13485 | Dispositivi Medici | Sistema di gestione della qualita per dispositivi medici con requisiti avanzati di tracciabilita, gestione del rischio e validazione per applicazioni HDI mediche. |
UL Recognition | UL (USA) | Certificazione di sicurezza per i materiali di base dei PCB e i laminati finiti, che conferma la conformita di infiammabilita e le prestazioni dielettriche. |
ISO 14001:2015 | Gestione Ambientale | Garantisce una produzione ambientalmente responsabile gestendo rifiuti, utilizzo di prodotti chimici ed emissioni, aspetto critico per una produzione HDI sostenibile e per il rispetto degli standard globali di conformita verde. |
La produzione di PCB HDI comporta fasi sequenziali di laminazione e foratura, in cui gli errori introdotti nelle fasi iniziali diventano esponenzialmente piu costosi da correggere in quelle successive. La nostra struttura di controllo qualita e pertanto distribuita lungo l'intero flusso di produzione anziche concentrarsi unicamente sull'ispezione finale. Le sei fasi seguenti definiscono le tappe in cui avviene la verifica dimensionale, elettrica e dei materiali:
1. Verifica dei Materiali in Entrata
Ogni lotto di laminato rivestito in rame, prepreg e pasta saldante viene ispezionato al ricevimento confrontandolo con il certificato originale del materiale. Il nostro team qualita verifica lo spessore del foglio di rame, la costante dielettrica, la temperatura di transizione vetrosa (Tg) e i codici di tracciabilita del lotto. I materiali che non superano l'ispezione in entrata vengono messi in quarantena e restituiti al fornitore. Per gli ordini HDI che richiedono substrati FR-4 TG 170 o Rogers 4350, confermiamo inoltre le specifiche dei materiali rispetto alla documentazione Gerber del cliente prima di rilasciare il materiale alla produzione.

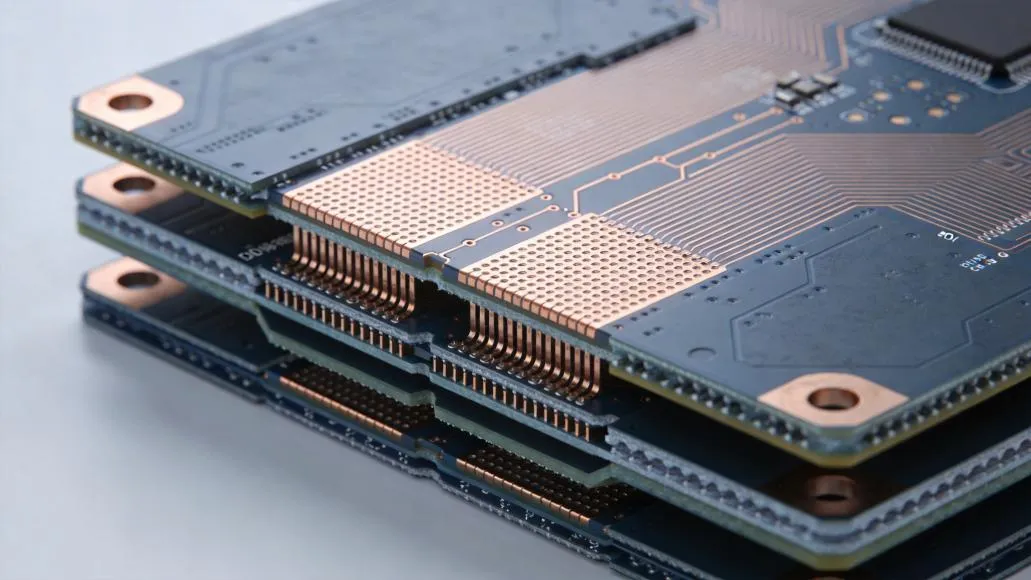

2. Ispezione LDI: Immaginazione e Incisione
L'Immaginazione Diretta Laser (LDI) viene utilizzata per tutte le esposizioni degli strati interni ed esterni, eliminando la variabilita di registrazione associata ai processi tradizionali basati su pellicola. Dopo l'incisione, un sistema di Ispezione Ottica Automatizzata (AOI) analizza ogni pannello per individuare cortocircuiti, aperture e deviazioni dimensionali. Per i progetti HDI con piste di larghezza fino a 2 mil (circa 50 micrometri), i parametri AOI sono calibrati per rilevare anomalie inferiori a 10 micrometri. I pannelli che superano il limite di difetti definito vengono avviati a revisione manuale e, ove economicamente fattibile, rilavorati.

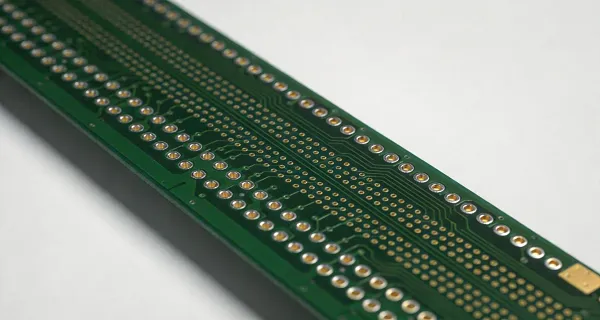

3. Foratura Laser e Validazione della Placcatura
I microvias realizzati mediante foratura laser rappresentano l'elemento strutturale piu critico di un PCB HDI. Il nostro processo valida tre parametri dopo ogni lotto di foratura: la coerenza del diametro del via, l'uniformita della profondita del via e lo spessore della placcatura in rame all'interno del foro. Il sezionamento viene eseguito su un coupon per set di pannelli di produzione per verificare la qualita delle pareti del foro e l'adesione della placcatura. La produzione HDI standard presso WYD mantiene un diametro del via laser di 0,15 mm con un rapporto di aspetto 1:1; le configurazioni HDI avanzate supportano via laser di 0,2 mm con un rapporto di aspetto 0,8:1.
4. Verifica della Registrazione di Laminazione
La laminazione sequenziale e la caratteristica di processo distintiva della costruzione HDI multistrato. Dopo ogni ciclo di laminazione, il nostro team verifica la registrazione tra gli strati mediante ispezione a raggi X dei fori di riferimento. La deviazione di registrazione deve rimanere al di sotto dei 25 micrometri per gli HDI standard e al di sotto dei 15 micrometri per le configurazioni HDI avanzate. I pannelli fuori tolleranza vengono scartati prima di ulteriori lavorazioni, prevenendo sprechi a valle.
5. Controllo della Maschera di Saldatura e della Finitura Superficiale
L'applicazione della maschera di saldatura viene verificata per uniformita di copertura, accuratezza di registrazione e larghezza minima del solder dam. Per i circuiti HDI con componenti a passo fine, le dimensioni del ponte della maschera di saldatura vengono misurate a 5 mil per i progetti standard e a 3 mil per i progetti avanzati, con ispezione AOI al 100% dello strato di maschera di saldatura. I processi di finitura superficiale - tra cui HASL, ENIG, OSP, stagnatura per immersione e argentatura per immersione - vengono ciascuno validati mediante misurazione dello spessore e prova di adesione prima che i circuiti procedano al collaudo elettrico finale.

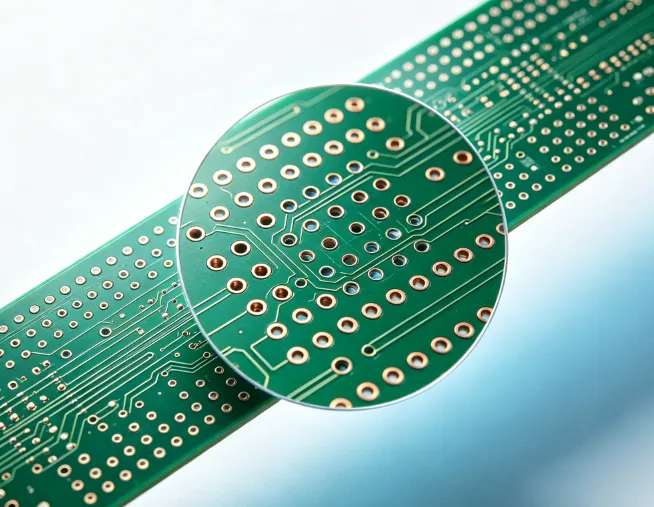

6. Collaudo Elettrico Finale e Audit in Uscita
Ogni PCB HDI prodotto presso WYD viene sottoposto al 100% di collaudo elettrico utilizzando sistemi a sonda volante o fixture dedicati, a seconda del volume di produzione e della densita dei punti di prova. Il programma di collaudo verifica la connettivita della rete e la resistenza di isolamento secondo la netlist del cliente. A seguito del collaudo elettrico, viene condotto un audit visivo finale su base di campionamento secondo gli standard ANSI/IPC-A-600. La spedizione avviene solo dopo che sia i dati del collaudo elettrico sia i verbali di ispezione visiva sono stati firmati dal nostro dipartimento di garanzia qualita.
La tracciabilita completa e un prerequisito per un approvvigionamento responsabile di PCB HDI. Il nostro sistema di gestione della produzione assegna un numero di lotto univoco a ciascun pannello all'inizio del processo e registra ogni operazione successiva, inclusa l'identificazione dell'operatore, le impostazioni dei parametri delle macchine, i risultati delle ispezioni e i timestamp. Questa tracciabilita a livello di lotto si estende all'indietro fino ai certificati dei materiali in entrata e in avanti fino ai record di spedizione, consentendo un'analisi precisa delle cause radice in caso di un problema di qualita sul campo.
Per quanto riguarda le modifiche ingegneristiche, WYD segue un processo formale di gestione delle modifiche. Qualsiasi modifica alle specifiche dei materiali, al flusso di processo o agli attrezzi richiede un Engineering Change Notice (ECN) scritto con revisione interdipartimentale e conferma del cliente laddove la modifica influisce sulla forma, sull'adattamento o sulla funzione. Le modifiche non vengono mai implementate unilateralmente su ordini di produzione attivi senza previo accordo scritto del contatto tecnico del cliente.
D1. WYD puo fornire circuiti HDI con criteri di accettazione IPC Classe 3?
Si. La produzione standard segue i criteri IPC Classe 2; tuttavia, i criteri di ispezione Classe 3 sono disponibili su richiesta per applicazioni ad alta affidabilita. I clienti che richiedono la Classe 3 dovrebbero specificare questo requisito in fase di preventivo, affinche i nostri ingegneri di processo possano adeguare i piani di ispezione, i tassi di campionamento e la copertura dei collaudi. Documentazione aggiuntiva, come i report di ispezione del primo articolo (FAIR) e gli studi di capacita di processo, puo inoltre essere fornita per programmi qualificati.
D2. E disponibile un supporto tecnico locale per i clienti europei?
Si. WYD mantiene un ufficio locale di vendita e supporto tecnico a Formigine (Modena), in Italia, con personale in grado di assistere i clienti europei in italiano e in inglese. Il supporto locale include assistenza per i preventivi, chiarimenti tecnici, coordinamento delle priorita e consulenza in loco ove richiesto. I clienti europei beneficiano inoltre di una coordinazione logistica semplificata e di una comunicazione piu ravvicinata per fuso orario con il nostro team ingegneristico a Dongguan.
WYD (WeiYuanDa Industrial Co., Limited) e un produttore specializzato di PCB con oltre 20 anni di esperienza in circuiti HDI, multistrato, ad alta frequenza, in alluminio e in rame pesante. Il nostro stabilimento di Dongguan offre supporto ingegneristico 24/7, produce circa 4.000 numeri di parte al mese e serve clienti in oltre 50 paesi. Per richieste o consulenze tecniche relative a progetti di PCB HDI, contatti direttamente il nostro team ingegneristico per una risposta entro 2 ore.
