Le progettazioni di PCB ad alta frequenza spesso superano la simulazione a pieni voti, eppure falliscono in produzione per motivi del tutto prevedibili ed evitabili. La causa raramente è una nuova sfida ingegneristica. È quasi sempre una discrepanza tra ciò che il progetto presume e ciò che il processo produttivo può garantire in modo affidabile.

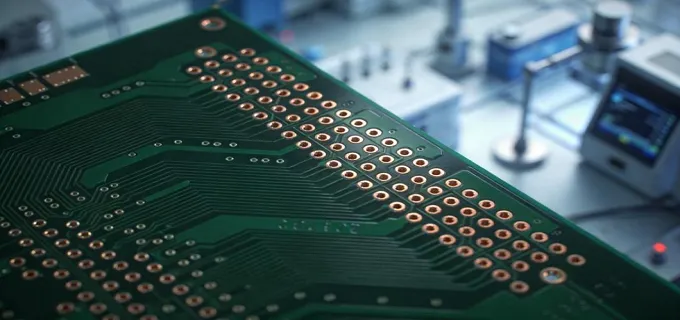

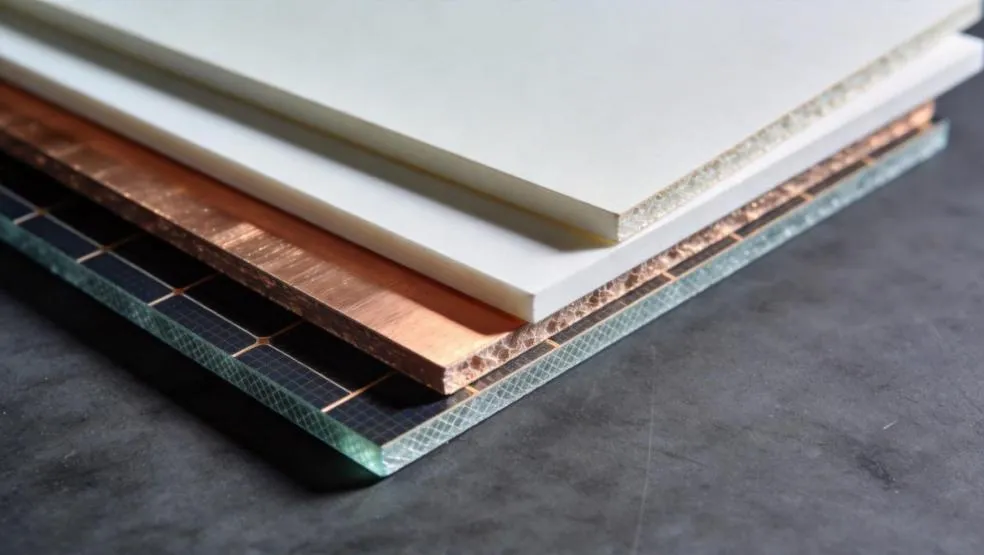

Presso WYD, il nostro team ingegneristico lavora per garantire che un progetto che funziona perfettamente nel software si traduca anche in un circuito stampato che può essere prodotto con qualità costante tra i lotti. I PCB ad alta frequenza, che utilizzano materiali come Rogers, Isola, Taconic o Arlon, richiedono un controllo di processo più rigoroso rispetto ai circuiti standard in FR-4, rendendo questo divario ancora più critico.
L'anello mancante è l'ingegneria della progettazione per la producibilità (DFM), un processo collaborativo che individua le discrepanze prima che si trasformino in costosi rifacimenti. Quando riceviamo i vostri file Gerber, il nostro team ingegneristico non si limita a confermare che i file siano leggibili. Li esaminiamo rispetto alle capacità di processo documentate di WYD, le prestazioni reali che abbiamo affinato in migliaia di ordini ad alta frequenza. Identifichiamo le aree in cui il progetto potrebbe spingere verso i limiti di produzione e lavoriamo con voi per trovare soluzioni prima dell'inizio della produzione.
Ciò significa meno sorprese, qualificazione più rapida e un percorso prevedibile dal prototipo alla produzione di volume.
1. Integrità dei Dati: Assicurarsi che i File Siano Completi
Il nostro team ingegneristico esegue un controllo di completezza dei file entro sei ore dal ricevimento dei vostri dati Gerber. Qualsiasi livello mancante, trapano non definito o contorno meccanico assente viene segnalato immediatamente, prima che il progetto entri nel flusso di preventivazione. Non aspettiamo che l'ordine venga piazzato per comunicarvi un problema.
2. Specifica dei Materiali: Ottenere lo Stack-up Corretto
Verifichiamo che ogni livello del vostro progetto possa essere ricondotto a un grado di materiale specifico, peso del rame e spessore. Per i progetti ibridi che combinano livelli ad alta frequenza con FR-4 standard, esaminiamo lo stack-up per garantire la compatibilità con i nostri processi di laminazione e confermiamo la fattibilità prima dell'inizio della produzione.
3. Larghezza delle Piste, Spaziatura e Anelli Anulari
Confrontiamo ogni dimensione critica sul vostro circuito rispetto alle capacità documentate di WYD. Laddove il vostro progetto scende sotto le soglie standard, segnaliamo le aree specifiche e confermiamo la fattibilità con voi. Non respingiamo progetti impegnativi: collaboriamo alle soluzioni.
4. Controllo dell'Impedenza: Chiudere il Cerchio Tra Simulazione e Realtà
I nostri ingegneri verificano ogni progetto a impedenza controllata utilizzando la riflettometria nel dominio del tempo (TDR) su coupon di prova dedicati integrati in ogni pannello di produzione. I report di prova sono disponibili su richiesta. Quando i calcoli di impedenza differiscono tra la vostra simulazione e la nostra misurazione, risolviamo la discrepanza prima dell'inizio della produzione di volume, in modo che non ci siano sorprese successive.
5. Via, Foratura e Rapporto di Aspetto
Esaminiamo ogni configurazione di via nel vostro progetto rispetto alla capacità di WYD per il materiale selezionato. Per le via cieche e sepolte, confermiamo che la sequenza di laminazione corrisponda alla struttura delle via, una causa comune di fallimento dei prototipi quasi sempre rilevabile nella fase DFM.
6. Equilibrio Termico e Meccanico
Esaminiamo l'equilibrio del rame su ogni livello per ridurre il rischio di deformazione durante la laminazione. Laddove una distribuzione non bilanciata del rame è inevitabile, raccomandiamo strategie, come il copper thieving nelle aree inutilizzate, per mitigare il rischio. Il nostro team ingegneristico può esaminare l'equilibrio dei livelli come parte del processo DFM standard.
7. Selezione della Finitura Superficiale
Confermiamo che la finitura superficiale selezionata sia compatibile con il vostro obiettivo di impedenza. Diverse finiture aggiungono spessori metallici differenti alla superficie delle piste, il che può variare l'impedenza, specialmente su geometrie di piste molto sottili. Segnaliamo questo aspetto prima dell'inizio della produzione, in modo che non ci siano sorprese.
Il nostro team ingegneristico fornisce feedback DFM entro sei ore lavorative dal ricevimento dei file, con risposte RFQ in meno di due ore. Per i clienti europei, l'ufficio WYD Italia offre coordinamento tecnico diretto nel vostro fuso orario. Questi impegni di risposta sono supportati da oltre 20 anni di esperienza produttiva e da un team con profonda esperienza nel settore.
La tabella seguente riassume le aree che il nostro team ingegneristico esamina per ogni ordine ad alta frequenza. Utilizzatela come guida nella preparazione del vostro pacchetto di progetto.
Area di Verifica | Cosa Verifichiamo |
Integrità dei Dati | Completezza Gerber, file di foratura, lista trapani, contorno meccanico |
Specifica dei Materiali | Grado di materiale, peso del rame, spessore pre-preg/core per ogni livello |
Larghezza Piste e Spaziatura | Conformità con la capacità WYD; segnalazione geometrie impegnative |
Controllo dell'Impedenza | Tipo di struttura, piani di riferimento, coupon di prova, banda di tolleranza |
Via e Foratura | Rapporto di aspetto, fattibilità via cieche/sepolte, back-drilling |
Termico e Meccanico | Equilibrio del rame, rischio di deformazione, pattern di thermal relief |
Finitura Superficiale | Compatibilità con l'obiettivo di impedenza e processo di assemblaggio |
D: Quali formati di file accetta WYD?
R: Accettiamo Gerber RS-274-X come formato standard, con supporto anche per ODB++. I file di foratura devono essere in formato Excellon con una lista trapani separata. Includere un disegno dello stack-up con gradi di materiale e spessori dielettrici accelera significativamente il processo di revisione.
D: Quanto dura la revisione DFM?
R: La revisione DFM standard viene completata entro sei ore lavorative dal ricevimento dei file. I progetti più complessi, come costruzioni ibride multistrato avanzate o specifiche di impedenza con tolleranze ristrette, vengono restituiti con una tempistica di revisione specifica entro la stessa giornata lavorativa.
D: WYD esamina i progetti prima che io faccia un ordine?
R: Sì. Il nostro team ingegneristico fornisce feedback DFM durante la fase di preventivazione, non dopo che l'ordine è stato piazzato. Ricevete commenti di producibilità, incluse raccomandazioni per la riduzione dei costi o il miglioramento della resa, prima di prendere una decisione di acquisto.
D: Quali finiture superficiali sono disponibili per i circuiti ad alta frequenza?
R: Offriamo HASL senza piombo, ENIG, ENEPIG, OSP, stagnatura per immersione, argentatura per immersione e gold finger. Il nostro team ingegneristico può consigliare una finitura in base alle specifiche di progetto e all'ambiente applicativo.
WYD (WeiYuanDa Industrial Co., Limited) produce PCB ad alta frequenza, HDI, multistrato, in alluminio e rame pesante dal proprio sito produttivo di Dongguan. Con supporto tecnico 24/7, risposta ai preventivi in 2 ore e impegno di revisione Gerber in 6 ore, il team WYD gestisce circa 4.000 numeri di parte al mese e serve clienti in più di 50 paesi.
I clienti europei beneficiano del supporto tecnico locale attraverso l'ufficio WYD Italia a Formigine (Modena).
Per discutere del vostro progetto di PCB ad alta frequenza, contattate direttamente il team ingegneristico WYD tramite l'ufficio WYD Italia o visitate www.wyd-pcb.com.
