Risposta rapida:Un PCB a rame spesso supporta correnti elevate aumentando la sezione del conduttore e distribuendo il calore, ma il solo peso del rame non determina la capacità. Larghezza della pista, posizione dello strato, aumento di temperatura, flusso d’aria, terminali, vie, bilanciamento del rame e l’intero percorso termico devono essere valutati insieme. |

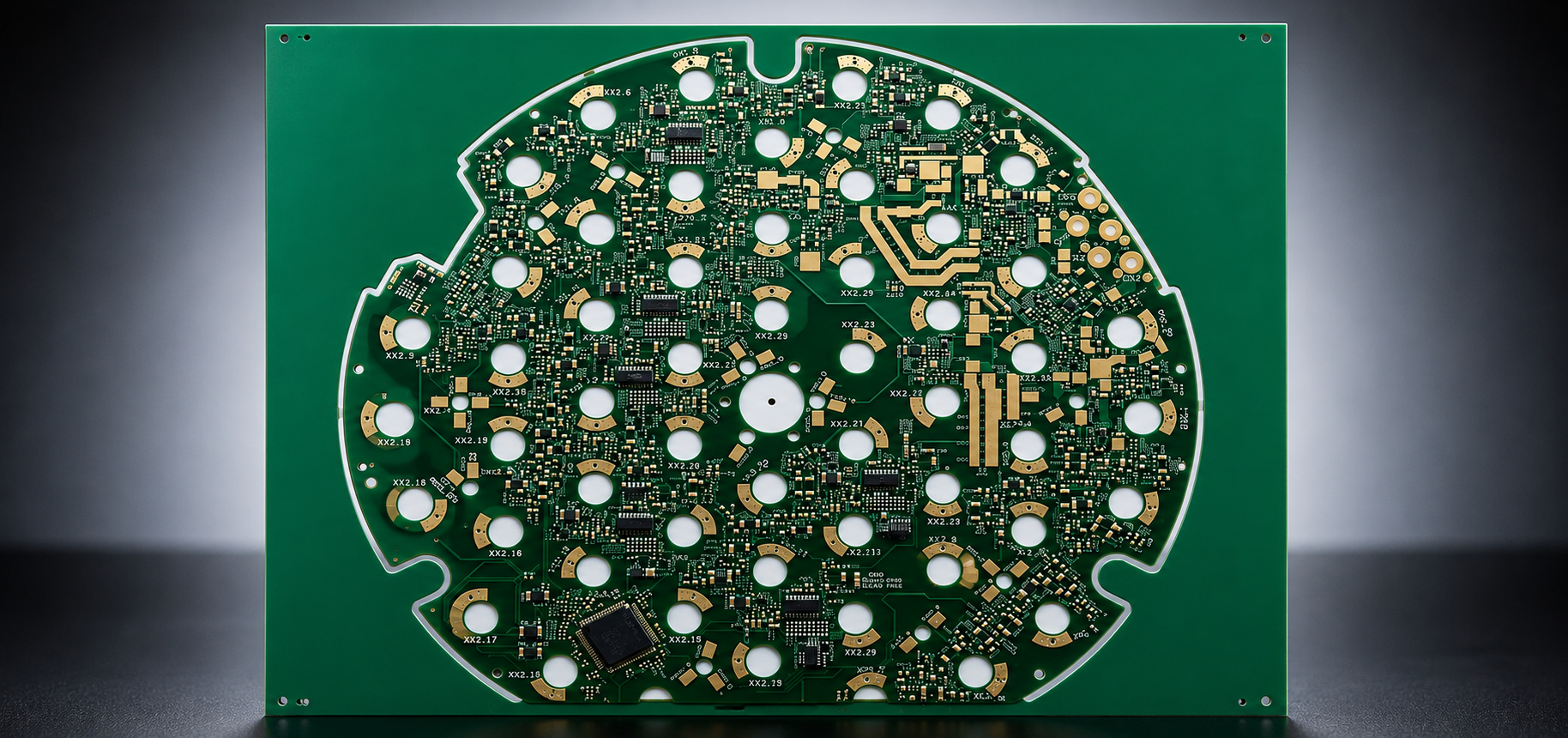

Alimentatori, inverter, convertitori, azionamenti per motori, sistemi a batteria, controlli industriali e apparecchiature di protezione spesso trasportano correnti che superano l’intervallo pratico delle normali piste per schede di segnale.
Un PCB a rame spesso ben progettato per applicazioni di alimentazione può combinare circuiti di controllo e percorsi ad alta corrente in un unico assemblaggio, ridurre i cablaggi bus esterni, migliorare la robustezza meccanica e favorire una migliore distribuzione termica. Il progetto deve comunque essere validato rispetto alle reali condizioni operative e di guasto.
Un PCB a rame spesso utilizza rame sostanzialmente più spesso rispetto a una scheda convenzionale, spesso a partire da circa 3 once di rame finito nel linguaggio commerciale pratico, sebbene le definizioni dei fornitori e gli intervalli ottenibili varino.
Il rame aggiuntivo può essere impiegato su strati esterni, strati interni, regioni selezionate, fori placcati o una combinazione di queste strutture. Un progetto può includere zone ad alta corrente accanto ad aree di controllo in rame standard, ma le costruzioni a rame misto richiedono un’attenta revisione di incisione, placcatura, laminazione, riempimento con resina e bilanciamento del rame.
L’obiettivo principale non è semplicemente rendere la scheda più pesante. È creare percorsi di corrente affidabili, un aumento di temperatura accettabile, interconnessioni robuste e una geometria dei conduttori producibile.
Il peso del rame aumenta lo spessore del conduttore e quindi l’area della sezione trasversale, il che può ridurre la resistenza e il riscaldamento I²R quando larghezza e lunghezza restano invariate.
La capacità di corrente non è un valore universale di “ampere per oncia”. Dipende dalla larghezza della pista, dallo spessore del rame, dalla posizione interna o esterna, dall’aumento di temperatura consentito, dalla temperatura ambiente, dal materiale della scheda, dal rame adiacente, dal flusso d’aria, dal ciclo di lavoro e dal modo in cui il calore lascia l’assemblaggio. L’IPC-2152 è il riferimento di settore per determinare la capacità di conduzione di corrente nella progettazione di circuiti stampati.
Un progetto di PCB ad alta corrente dovrebbe basarsi su un limite definito di aumento di temperatura ed essere verificato con l’impilamento reale. Transizioni strette, raggi di scarico termico, piazzole dei connettori, fusibili, matrici di vie e restringimenti possono diventare i punti più caldi anche quando il conduttore principale è largo.
Il miglior conduttore è quello che soddisfa i requisiti elettrici, termici, di spaziatura e di produzione con un margine sufficiente.
Aumentare la larghezza della pista è spesso più conveniente che aumentare il peso del rame quando l’area della scheda è disponibile. Il rame spesso diventa prezioso quando lo spazio è limitato, quando serve resistenza meccanica, quando la corrente nei fori placcati deve aumentare o quando il progetto beneficia di strutture bus integrate.
Usare la simulazione o uno strumento di progettazione basato su IPC per una prima stima, quindi riesaminare il risultato con il fabbricante. I test termici sui prototipi dovrebbero includere carico continuo, carico di picco, condizioni di guasto o sovratensione dove applicabili e la temperatura ambiente massima prevista.
Fattore di progettazione |
Effetto sulle prestazioni |
Domanda di verifica |
Spessore del rame finito |
Modifica la sezione del conduttore, la difficoltà di incisione e la geometria delle caratteristiche placcate |
Il valore specificato è rame base o rame finito? |
Larghezza e lunghezza della pista |
Influenza direttamente resistenza e caduta di tensione |
Dove si trovano le sezioni ad alta corrente più strette? |
Strato interno o esterno |
I conduttori interni di solito dissipano il calore in modo meno efficace |
Il percorso di potenza principale può usare rame esterno o piani più grandi? |
Struttura di vie e fori placcati |
Trasferisce la corrente tra gli strati e può creare colli di bottiglia |
Dimensioni dei fori, spessore della placcatura e numero di vie sono adeguati? |
Aumento di temperatura consentito |
Definisce l’obiettivo di progettazione termica |
Quale temperatura massima di conduttore e componenti è accettabile? |
Interfaccia di terminali e connettori |
La resistenza di contatto può dominare il riscaldamento locale |
Dimensioni delle piazzole, placcatura, pressione dei fissaggi e corrente nominale sono controllate? |
Il rame spesso distribuisce e conduce il calore, ma la scheda ha comunque bisogno di un percorso definito verso l’aria circostante, il telaio, la piastra fredda o il dissipatore.
Semiconduttori di potenza, raddrizzatori, shunt, trasformatori, induttori e connettori possono creare punti caldi concentrati. Usare ampie aree di rame, anelli di corrente corti, vie termiche appropriate, contatto metallico diretto dove consentito e un posizionamento dei componenti che eviti di porre i circuiti di controllo sensibili al calore accanto ai dispositivi più caldi.
Il WYDPCB a rame spessoLa pagina descrive le opzioni di produzione per strutture a rame spesso, mentre lasoluzione PCB per alimentatori di potenzapagina collega queste capacità ai requisiti di applicazioni con inverter, convertitori, raddrizzatori e alta corrente.
Alta corrente e alta tensione sono problemi di progettazione distinti: il rame spesso può ridurre la resistenza del conduttore, ma non sostituisce un’adeguata spaziatura elettrica e una corretta progettazione dell’isolamento.
Tensione di lavoro, grado di inquinamento, gruppo di materiale, altitudine, categoria di transitorio, rivestimento, scanalature e norme di prodotto applicabili possono influenzare linea di fuga e distanza in aria. L’incisione del rame spesso modifica anche la geometria delle pareti laterali del conduttore, quindi occorre considerare la capacità di fabbricazione e la spaziatura finale dopo la lavorazione.
Quando circuiti di potenza e di controllo condividono una scheda, definire chiaramente i confini di isolamento ed evitare di instradare piste di rilevamento a basso livello attraverso percorsi rumorosi di corrente di commutazione. I collegamenti Kelvin per gli shunt di corrente e percorsi di ritorno controllati possono migliorare l’accuratezza della misura.
I progetti a rame spesso richiedono una DFM precoce perché distribuzione della placcatura, compensazione dell’incisione, riempimento con resina, pressione di laminazione, affidabilità delle pareti dei fori, copertura della maschera di saldatura e planarità della scheda sono più impegnativi rispetto alle schede standard.
Fornire i requisiti di rame finito per strato, impilamento, larghezza e spaziatura minima dei conduttori, ipotesi di corrente nelle vie, dimensioni dei fori placcati, tolleranza, finitura superficiale, vincoli di pannello e criteri di accettazione. Il collaudo elettrico deve essere combinato con l’esame della sezione trasversale, AOI, ispezione dimensionale ed eventuali validazioni termiche o di carico di corrente richieste.
Capacità PCB WYDLe informazioni possono supportare una discussione su ispezione e controllo di processo prima dell’attrezzaggio. Per la quotazione, includere Gerber o ODB++, note di fabbricazione, mappa delle correnti, limiti di tensione, aumento di temperatura previsto e volume di produzione.
Molti acquirenti usano 3 once o più come soglia pratica, ma le definizioni variano. Indicare sempre lo spessore di rame finito richiesto per ogni strato.
No. La capacità di corrente dipende anche dalla larghezza, dalla posizione dello strato, dall’aumento di temperatura, dal flusso d’aria, dal rame circostante, dalla lunghezza e dal percorso termico.
Sì, sono possibili schede a funzione mista, ma bilanciamento del rame, spaziatura, incisione, laminazione, controllo del rumore e DFM diventano più complessi.
I progettisti possono usare fori placcati, matrici di vie, strutture riempite di rame, connessioni press-fit, terminali o strutture bus integrate. Il metodo scelto deve essere verificato per densità di corrente e affidabilità.
Fornire impilamento, rame finito per strato, mappe di corrente e tensione, limite di aumento di temperatura, geometria minima, requisiti dei fori, finitura superficiale, disegno meccanico e criteri di collaudo.
Testare caduta di tensione e temperatura a carico continuo e di picco nelle condizioni ambientali e di raffreddamento peggiori, monitorando terminali, vie, restringimenti, semiconduttori e componenti magnetici.
