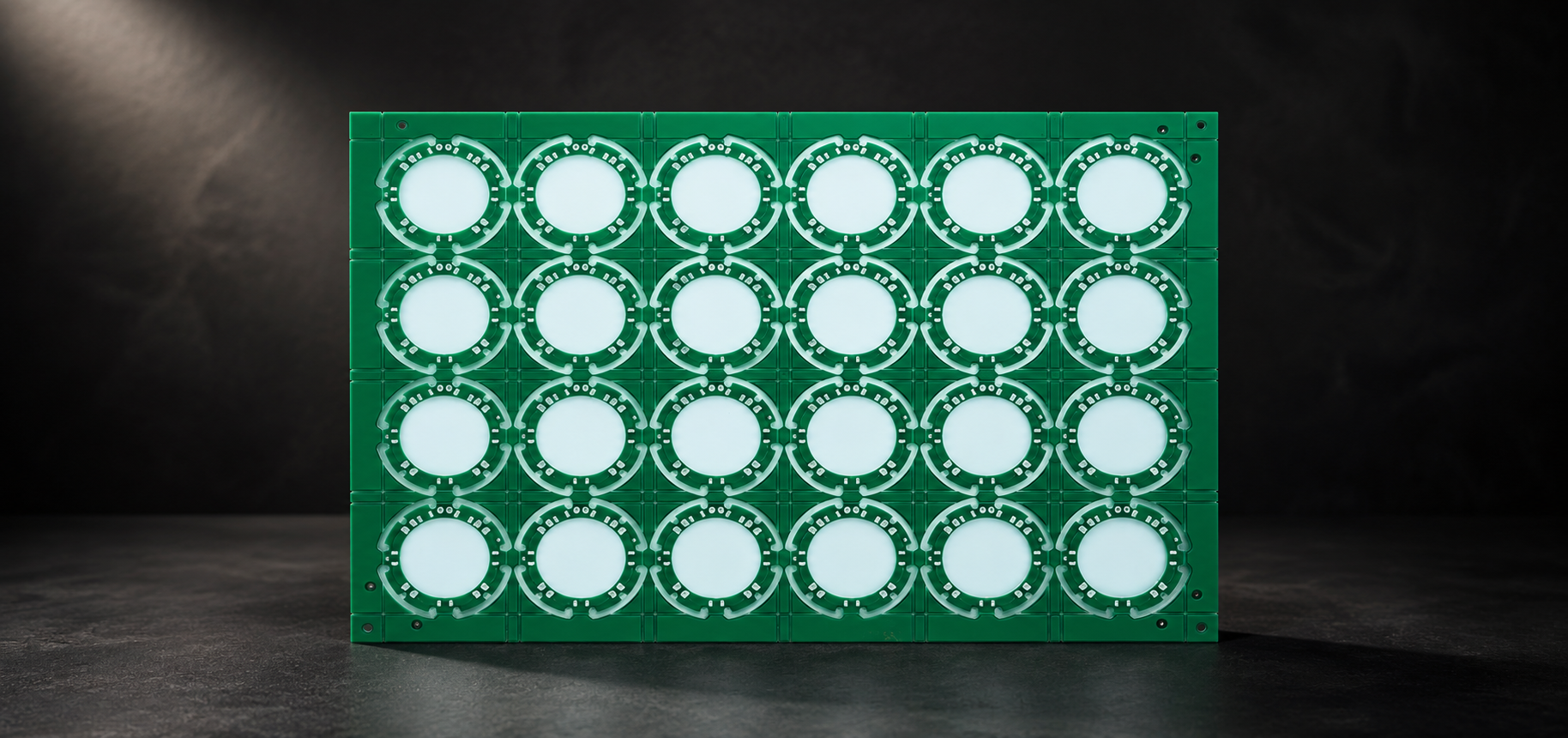

Risposta rapida:Un PCB a singola faccia ha un solo strato conduttivo di rame ed è più adatto a circuiti con bassa densità di instradamento, volumi di prodotto stabili, requisiti elettrici semplici e forte pressione sui costi. Spesso è l'opzione più efficiente per semplici funzioni di alimentazione, illuminazione, controllo, interfaccia ed elettronica di consumo. |

Le schede a singolo strato restano ampiamente utilizzate perché non tutti i prodotti beneficiano di strati aggiuntivi. Un circuito semplice costruito su una scheda a uno strato ben progettata può essere più facile da ispezionare, meno costoso da fabbricare e altamente ripetibile nella produzione in volumi.
Questa guida all'approvvigionamento spiega quando scegliere una costruzione a uno strato, quando passare a una scheda a doppia faccia o multistrato e quali informazioni servono a un produttore di PCB a singola faccia per formulare un preventivo accurato.
Un PCB a singola faccia utilizza un solo strato circuitale di rame su un lato del substrato isolante, con montaggio dei componenti e interconnessioni organizzati per adattarsi a quella struttura di instradamento a un solo strato.
I componenti a foro passante sono spesso montati sul lato opposto rispetto al rame e saldati attraverso fori praticati, mentre i componenti a montaggio superficiale possono essere assemblati direttamente sul lato in rame. Ponticelli, resistori a zero ohm, collegamenti a filo o terminali dei componenti possono superare incroci inevitabili.
I substrati comuni includono FR-4, CEM-1, CEM-3, gradi fenolici a base di carta e materiali con nucleo metallico, a seconda dei requisiti elettrici, termici, meccanici, di infiammabilità e di costo.
Una costruzione a singolo strato è più efficace quando lo schema è sufficientemente semplice da essere instradato senza un numero eccessivo di ponticelli, la frequenza di funzionamento è modesta e la densità dei componenti non richiede piani interni o interconnessioni complesse.
Gli usi tipici includono moduli di illuminazione a LED, piccoli alimentatori, schede relè, controlli per elettrodomestici, caricabatterie, interfacce per sensori, giocattoli, telecomandi, schede display, semplici luci per autoveicoli e sottoassiemi industriali.
La pagina PCB a singolo strato di WYD offre un canale diretto per discutere materiali, dimensioni, rame, finitura superficiale, quantità prototipali e requisiti di produzione con unproduttore di PCB a singolo strato.
Una scheda con un numero maggiore di strati diventa più pratica quando la congestione di instradamento, i percorsi di ritorno del segnale, il controllo EMI, la distribuzione dell'alimentazione, la densità dei connettori o le dimensioni meccaniche non possono essere risolti in modo pulito su un solo strato di rame.
Se un layout a singolo strato richiede molti ponticelli a filo, ampie aree di loop, piste di alimentazione strette o un posizionamento scomodo dei componenti, una scheda a doppia faccia può ridurre la manodopera di assemblaggio e il rischio elettrico anche se il prezzo della scheda nuda è più alto. La costruzione multistrato è generalmente preferita per sistemi digitali densi, impedenza controllata, interfacce ad alta velocità, instradamento di fuga per BGA e strutture complesse di alimentazione e massa.
La decisione corretta dovrebbe considerare il costo totale assemblato, il rischio di qualità, i tempi di test, le dimensioni dell'involucro e la resa produttiva, piuttosto che il solo prezzo unitario del PCB.
Tipo di scheda |
Ideale per |
Vantaggi |
Limitazioni |
PCB a singola faccia |
Circuiti semplici, sensibili al costo e stabili in volumi elevati |
Complessità di instradamento minima, ispezione facile, fabbricazione efficiente |
Un solo strato di rame, opzioni limitate di instradamento e piani |
PCB a doppia faccia |
Densità di componenti e instradamento moderati |
Layout più compatto, interconnessioni metallizzate, meno ponticelli |
Maggiore complessità e costo di fabbricazione |
PCB multistrato |
Elettronica densa, ad alta velocità e ad alta funzionalità |
Piani di alimentazione/massa, ritorni controllati, alta densità di instradamento |
Maggiore controllo di progettazione, fasi di laminazione e test |
PCB in alluminio a singolo strato |
Circuiti LED e di potenza che richiedono raffreddamento su base metallica |
Instradamento semplice e forte diffusione del calore |
Densità di instradamento limitata e progettazione termica/meccanica specializzata |
Il substrato controlla l'isolamento elettrico, la resistenza al calore, la rigidità meccanica, il comportamento alla foratura o alla punzonatura, l'infiammabilità, il comportamento all'umidità, la stabilità dimensionale e il costo.
L'FR-4 è ampiamente utilizzato quando sono richieste prestazioni meccaniche e termiche più elevate. Il CEM-3 può essere interessante per applicazioni selezionate a singola e doppia faccia perché gradi specifici offrono buona lavorabilità e prestazioni elettriche. I laminati a base di carta possono essere presi in considerazione per prodotti di consumo molto sensibili al costo quando i requisiti del prodotto lo consentono.
Per un'elevata densità di calore, un laminato tradizionale potrebbe non essere sufficiente. UnPCB in alluminiopuò fornire un percorso termico più diretto per LED e componenti di potenza, ma richiede una revisione termica e meccanica separata.
Un progetto a uno strato producibile utilizza un instradamento semplice, larghezze e spaziature dei conduttori adeguate, un orientamento chiaro dei componenti, anelli anulari robusti e una strategia dei pannelli adatta al volume previsto.
Mantenere i percorsi ad alta corrente corti e larghi, separare le aree ad alta tensione, evitare angoli acuti non necessari e posizionare connettori e componenti pesanti dove il carico meccanico può essere supportato. Confermare i diametri finali dei fori dopo la metallizzazione, i diametri dei terminali, il metodo di saldatura, la direzione di inserimento dei componenti e se l'assemblaggio utilizzerà saldatura a onda, saldatura selettiva, saldatura manuale o riflusso SMT.
Per le schede punzonate in CEM o a base di carta, le tolleranze dei fori e del contorno possono differire da quelle dell'FR-4 fresato. Per incisioni a V, fresature o fori di stampaggio, il metodo di pannellizzazione e separazione dovrebbe essere definito prima del rilascio.
Un fornitore competente dovrebbe confermare la disponibilità dei materiali, la tolleranza del rame e dello spessore, la geometria minima, il metodo di foratura o punzonatura, la finitura superficiale, il solder mask, la serigrafia, la pannellizzazione, il test elettrico, l'ispezione e i tempi di consegna.
Richiedere una revisione DFM per qualsiasi progetto con corrente elevata, alta tensione, contorno insolito, componenti pesanti, tolleranze strette o un laminato non standard.Capacità PCB di WYDle informazioni possono aiutare i team di approvvigionamento a comprendere le risorse di produzione e ispezione disponibili.
Per la produzione ripetuta, concordate la marca del materiale o gli equivalenti approvati, le caratteristiche controllate, le regole di notifica delle modifiche, il campione di riferimento, i dati di test, l'imballaggio, la durata di conservazione e la tracciabilità.
Un pacchetto dati completo riduce i tempi di chiarimento ed evita che una scheda a basso costo diventi un costoso problema di assemblaggio.
· Gerber o ODB++, dati di foratura, disegno della scheda e netlist se disponibile.
· Grado del materiale, spessore finito, peso del rame e requisito di infiammabilità.
· Larghezza e spaziatura minime dei conduttori, tolleranze dei fori e asole o ritagli speciali.
· Finitura superficiale, solder mask, serigrafia, inchiostro al carbonio, maschera pelabile o altri processi speciali.
· Dimensioni del pannello, metodo di separazione, fiduciali, fori di attrezzaggio e direzione di assemblaggio.
· Quantità prototipale, volume previsto, tempi di consegna target e requisiti di imballaggio.
· Test elettrico, rapporto dimensionale, primo articolo, certificato o requisiti di tracciabilità.
I termini sono generalmente usati per la stessa costruzione: un solo strato conduttivo di rame sul substrato.
No. Sono una scelta tecnica valida per funzioni semplici e possono offrire un'eccellente affidabilità quando progetto, materiale, processo e assemblaggio sono adeguati.
Sì. I componenti SMT possono essere posizionati sul lato in rame e sono comuni anche gli assemblaggi misti SMT/a foro passante.
Quando un progetto a un solo strato richiede molti ponticelli, manodopera di assemblaggio aggiuntiva, un'area della scheda maggiore o compromessi nel percorso di corrente e nelle prestazioni EMI, una scheda a doppia faccia può ridurre il costo totale.
Confrontare il controllo dei materiali, le tolleranze finite, la capacità di processo, il test elettrico, l'ispezione, il controllo delle modifiche, i tempi di consegna, la comunicazione e il supporto per il trasferimento dal prototipo alla produzione in volumi.
Sì. Il substrato può essere selezionato in base a requisiti di costo, termici, elettrici, meccanici, di infiammabilità e di lavorazione.
