I dispositivi indossabili si stanno rimpicciolendo. Monitor sanitari, occhiali AR, anelli intelligenti, sensori di glucosio continui: tutti richiedono più funzionalità racchiuse in involucri più piccoli con vincoli ergonomici più stretti. La scheda di circuito al cuore di questi dispositivi affronta una contraddizione fondamentale: la densità dei componenti continua ad aumentare mentre lo spazio disponibile continua a diminuire.
È qui che la tecnologia PCB HDI diventa non negoziabile piuttosto che opzionale.
I moderni dispositivi indossabili integrano sensori, moduli wireless, gestione dell'alimentazione e processori applicativi in fattori di forma misurati in centimetri o millimetri. Uno smartwatch deve ospitare un sensore ottico di frequenza cardiaca, un accelerometro, un'antenna Bluetooth, un driver aptico e la gestione della batteria, spesso su una scheda non più grande di un francobollo.
Le architetture PCB tradizionali incontrano qui un muro. Quando le larghezze delle tracce scendono sotto i 3 mil, i diametri dei via devono ridursi proporzionalmente e gli strati di routing si moltiplicano oltre ciò che i via a foro passante standard possono supportare. Lo stackup della scheda diventa troppo spesso, il rapporto di forma diventa ingestibile e si è costretti a un design che o supera il budget dimensionale del dispositivo o compromette le prestazioni elettriche.
L'HDI risolve questo problema attraverso la laminazione sequenziale e la tecnologia dei microvia. Invece di forare l'intera scheda, i microvia (tipicamente 100μm o meno) collegano localmente strati specifici, consentendo ai progettisti di instradare i segnali in schemi di fan-out BGA densi, creare strutture via-in-pad e ottenere geometrie traccia/spazio fino a 2 mil o inferiori. Il risultato è una scheda che mantiene l'integrità del segnale occupando una frazione dell'ingombro.
I dispositivi indossabili operano in ambienti elettricamente ostili. L'antenna di un fitness tracker condivide lo spazio della scheda con regolatori di commutazione, processori digitali e front-end di sensori analogici. L'accoppiamento dei segnali, il ground bounce e le discontinuità di impedenza non sono preoccupazioni teoriche: sono la differenza tra una connettività Bluetooth affidabile e un dispositivo che perde pacchetti ogni volta che il braccio dell'utente si muove.
Gli stackup HDI affrontano questo problema attraverso il routing a impedenza controllata e piani di riferimento dedicati. Cucendo con microvia i via di massa attorno ai segnali ad alta velocità, i progettisti creano una schermatura localizzata che isola le tracce sensibili dalle fonti di rumore. Gli stub di via più corti, intrinseci all'HDI (rispetto ai via a foro passante che attraversano l'intera scheda), riducono la capacità e l'induttanza parassite, preservando i fronti di salita del segnale critici per le moderne interfacce ad alta velocità.
Per i dispositivi indossabili ad alta intensità RF, come occhiali AR o auricolari wireless, questo conta enormemente. Un segnale Wi-Fi a 5 GHz o un collegamento Bluetooth 5.3 richiede un'impedenza costante di 50Ω dal chip all'antenna. Qualsiasi discontinuità, un via che transita attraverso più strati senza un adeguato design del percorso di ritorno, crea riflessioni che degradano la velocità effettiva. Il posizionamento dei via specifico per strato dell'HDI consente ai progettisti di mantenere la continuità di impedenza tenendo i segnali sui piani di riferimento per tutto il loro percorso.
I dispositivi indossabili non hanno ventole, dissipatori o flusso d'aria. Hanno involucri di plastica, pelle umana e severi limiti di temperatura superficiale (tipicamente 43°C per contatto prolungato). Eppure contengono processori che generano carichi termici significativi.
I PCB HDI contribuiscono alla gestione termica in modi che non sono immediatamente ovvi. I via termici usati per condurre il calore dagli strati interni alle superfici esterne possono essere integrati nell'array di microvia HDI senza interrompere il routing dei segnali. I piani di rame collegati attraverso questi via distribuiscono il calore lateralmente sulla scheda, trasformando l'intero PCB in un dissipatore di calore distribuito.
La sfida è bilanciare la conducibilità termica con l'integrità del segnale. Un array di via termici posizionato troppo vicino a una traccia ad alta velocità crea perturbazioni di impedenza. La metodologia di progettazione HDI consente agli ingegneri di co-ottimizzare entrambi i requisiti, posizionando i via termici in zone di routing non critiche mantenendo al contempo la densità di microvia necessaria per il fan-out dei segnali.
Questo tipo di ottimizzazione multi-fisica è dove l'esperienza di progettazione conta. Ottenere il percorso termico giusto senza compromettere le prestazioni RF richiede la comprensione di come il posizionamento dei via influenzi sia il flusso di calore sia la distribuzione del campo elettromagnetico. Non è qualcosa che i soli strumenti di simulazione possono risolvere; richiede prototipazione iterativa e validazione empirica nei domini termico, elettrico e meccanico.

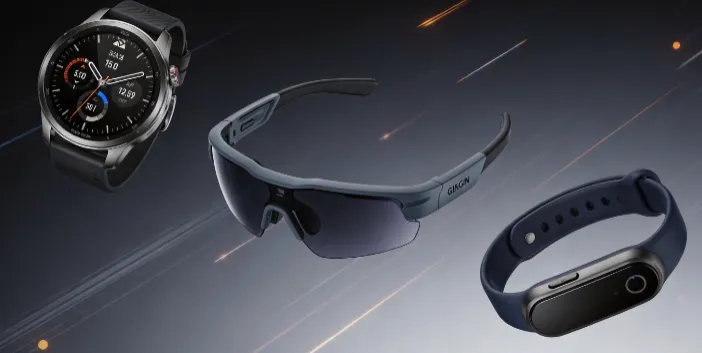

I dispositivi indossabili operano attraverso estremi di temperatura, intervalli di umidità e cicli di stress meccanico che sarebbero benigni nell'elettronica di consumo ma sono aggressivi nelle applicazioni indossate sul corpo. Il materiale del PCB deve mantenere la stabilità dimensionale durante il reflow, resistere alla delaminazione sotto i cicli termici e fornire proprietà dielettriche costanti nell'intervallo di temperatura operativa.
Il FR-4 standard funziona per molte applicazioni, ma i dispositivi indossabili con requisiti RF impegnativi o specifiche di temperatura estese spesso necessitano di laminati avanzati. Materiali come Rogers 4350B, Isola I-Speed o Panasonic Megtron 6 offrono fattori di dissipazione inferiori e tolleranze di Dk più strette rispetto al FR-4 commerciale, il che si traduce direttamente in una migliore resa RF e prestazioni dell'antenna più prevedibili.
La decisione sui materiali si propaga a cascata attraverso l'intero processo di fabbricazione. Diversi laminati hanno caratteristiche di foratura, requisiti di desmear e chimiche di placcatura differenti. Un fabbricante che gestisce lavori ad alta varietà e basso volume deve mantenere il controllo di processo su più sistemi di materiali simultaneamente, cosa che richiede uno sviluppo di processo dedicato piuttosto che semplici ritocchi ai parametri.
I dispositivi indossabili si piegano, si flettono e subiscono carichi d'urto che l'elettronica di consumo rigida non incontra mai. Uno smartwatch caduto sul cemento, un fitness band attorcigliato durante l'esercizio, occhiali AR piegati e spiegati ripetutamente: questi carichi meccanici si traducono direttamente in stress su giunti di saldatura, via e interconnessioni.
I PCB HDI richiedono un'attenzione particolare all'affidabilità in queste applicazioni. I microvia con elevati rapporti di forma sono più suscettibili alla fessurazione del cilindro sotto i cicli termici. Le strutture via-in-pad necessitano di riempimento e placcatura adeguati per prevenire guasti indotti da vuoti. Lo stesso processo di laminazione sequenziale introduce tensioni residue che possono influire sull'affidabilità a lungo termine se non gestite correttamente.
I test di qualificazione per i PCB indossabili includono tipicamente shock termico (da -40°C a +125°C), bias di temperatura e umidità (85°C/85% UR) e specifiche di shock meccanico che superano i requisiti commerciali standard. Dimostrare l'affidabilità in queste condizioni richiede sia margini di progettazione robusti sia controlli di processo validati: nessuna quantità di ispezione post-fabbricazione può compensare una mancanza fondamentale di capacità di processo.
In WYD costruiamo flussi di lavoro HDI dedicati per servire gli sviluppatori di elettronica indossabile. I nostri ingegneri di processo si coinvolgono presto nella fase di layout del PCB, fornendo feedback DFM pratici per risolvere potenziali problemi di producibilità prima che inizi la fabbricazione dei prototipi.
Manteniamo qualifiche di processo verificate per un'ampia gamma di materiali di substrato, inclusi FR-4 standard, laminati ad alta frequenza Rogers, Isola e Panasonic. Sono supportati sia l'HDI rigido sia l'HDI flessibile (F-HDI) per coprire anelli intelligenti, occhiali AR, fitness tracker e sensori indossabili di grado medico.
Il nostro laboratorio di affidabilità interno conduce test di qualificazione standard come shock termico, bias di temperatura-umidità e shock meccanico, replicando gli stress operativi del mondo reale per i dispositivi indossati sul corpo. Manteniamo configurazioni di stackup, specifiche dei materiali e parametri di processo coerenti durante le fasi di prototipo, DVT e produzione di massa, minimizzando le variazioni di prestazione tra le diverse fasi del progetto.
Dai campioni proof-of-concept agli ordini ad alto volume, il nostro obiettivo è aiutare i clienti a bilanciare prestazioni del prodotto, resa, tempi di consegna e costi per i progetti HDI PCB indossabili.
I dispositivi indossabili miniaturizzati spingono la tecnologia di interconnessione PCB ai suoi limiti. Il PCB HDI non è semplicemente un modo per ridurre le caratteristiche dei circuiti; è una soluzione a livello di sistema che concilia alta densità di componenti, integrità del segnale, dissipazione termica e affidabilità meccanica a lungo termine in involucri ultra-compatti.
Lo sviluppo di prodotti indossabili di successo dipende non solo da un buon design di schematico e layout, ma anche da uno stretto allineamento tra i team di progettazione e i partner di produzione PCB. Una comunicazione tecnica precoce, una selezione ragionevole dei materiali e una rigorosa verifica dell'affidabilità gettano insieme le fondamenta per prodotti indossabili commerciali stabili.
D1: I PCB HDI sono obbligatori per l'elettronica indossabile? I PCB standard possono funzionare come sostituti?
R: I PCB standard sono fattibili per dispositivi indossabili a bassa densità con ampio spazio e nessun requisito RF ad alta velocità. Tuttavia, i prodotti miniaturizzati come anelli intelligenti, occhiali AR e sensori di glucosio continui presentano alta densità di componenti e contorni di scheda estremamente compatti. Vincolati dalle capacità di tracce e via, i PCB convenzionali non possono supportare tali layout, risultando in uno spessore di scheda eccessivo o prestazioni del segnale degradate. Per queste applicazioni, i PCB HDI sono obbligatori.
D2: I PCB HDI aumentano drasticamente il costo BOM dei prodotti indossabili?
R: L'HDI comporta un costo di lavorazione intrinseco più elevato rispetto ai PCB tradizionali. Tuttavia, può ridurre il numero di strati, ridurre l'ingombro del PCB e semplificare la struttura meccanica complessiva. Gli incrementi di costo sono più evidenti nella fase di prototipo; i costi unitari diminuiscono significativamente a volumi di produzione più elevati. Un'ottimizzazione DFM precoce controlla efficacemente i costi evitando cicli di laminazione sequenziale non necessari.
D3: Per i design HDI indossabili, gli ingegneri dovrebbero dare priorità a FR4 o laminati ad alta frequenza?
R: Il FR4 standard soddisfa i requisiti per i fitness band Bluetooth di base e i monitor sanitari generici. Occhiali AR, auricolari TWS e dispositivi che richiedono trasmissione wireless ad alta banda larga richiedono materiali ad alta frequenza a bassa perdita come Rogers o Panasonic Megtron 6. La selezione dei materiali dovrebbe bilanciare le specifiche RF, l'intervallo di temperatura operativa e il budget invece di specificare ciecamente substrati premium.
