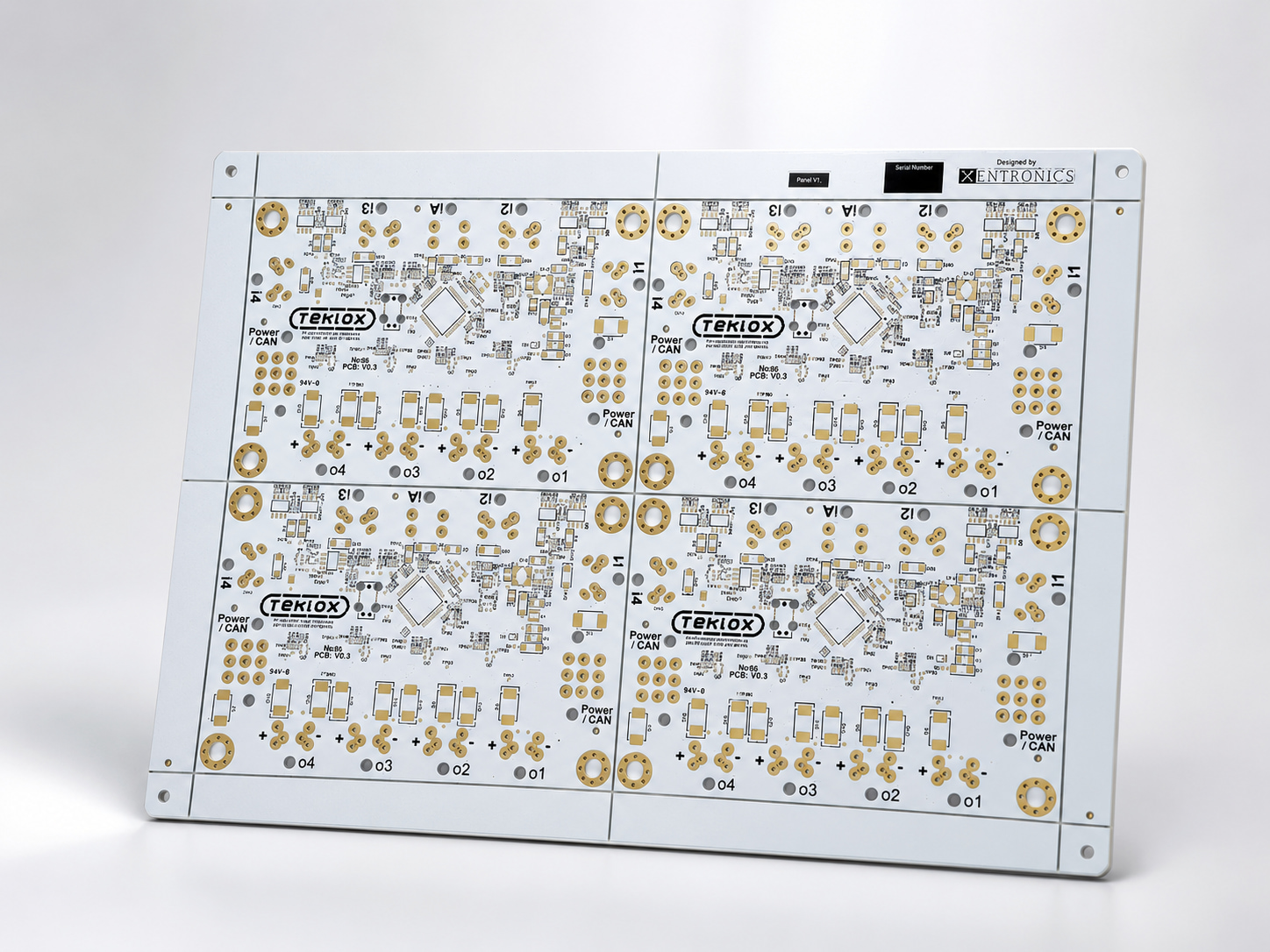

Per l'illuminazione a LED, l'elettronica automotive, i moduli di potenza, le apparecchiature per telecomunicazioni e i dispositivi compatti ad alta potenza, la gestione termica è spesso uno dei primi rischi di progettazione da valutare. Quando il calore non riesce a dissiparsi efficacemente da LED, circuiti integrati di potenza, MOSFET, raddrizzatori, convertitori o circuiti driver, il prodotto finale può presentare uscite instabili, invecchiamento più rapido, sollecitazioni sui giunti di saldatura o guasti in campo. È per questo che molti clienti OEM cercano soluzioni di PCB in alluminio in Cina quando sviluppano elettronica che richiede sia dissipazione del calore sia stabilità meccanica.
Un PCB in alluminio non è semplicemente una scheda FR-4 con una piastra metallica applicata. È una struttura di PCB con nucleo metallico progettata per creare un percorso termico più breve dai componenti che generano calore alla base in alluminio. Per progetti ad alto carico termico, il produttore deve comprendere insieme lo stack-up della scheda, lo strato dielettrico, lo spessore del rame, la finitura superficiale, il processo di assemblaggio e le condizioni applicative reali.
Questo articolo è stato rivisto per concentrarsi meno sulle dichiarazioni ripetute dei fornitori e più su ciò che i clienti dovrebbero verificare concretamente quando scelgono un produttore di PCB in alluminio in Cina.
L'intento di ricerca alla base di “PCB in alluminio in Cina” è di solito pratico. I clienti non cercano solo un prezzo unitario più basso. Spesso hanno bisogno di un partner di produzione che possa supportare la validazione dei prototipi, comunicazioni rapide, suggerimenti sui materiali, produzione in piccoli lotti e ordini ripetuti stabili.
La Cina dispone di una filiera matura per la produzione di PCB, che può facilitare l'accesso a diversi laminati a base di alluminio, pesi del rame, spessori della scheda, opzioni di solder mask e finiture superficiali. Per moduli LED, schede di alimentazione, unità di controllo automotive e apparecchiature per telecomunicazioni, questa filiera può ridurre i tempi di sviluppo quando il fornitore offre anche un riscontro ingegneristico.
Tuttavia, l'elettronica ad alto carico termico non dovrebbe essere trattata come un ordine di PCB generico. Un produttore affidabile di PCB in alluminio dovrebbe essere in grado di discutere carico termico, posizionamento dei componenti, prestazioni dielettriche, peso del rame, metodo di montaggio e requisiti di ispezione prima dell'avvio della produzione.
Un modo utile per valutare un produttore è chiedere se il team sa spiegare chiaramente lo stack-up del PCB in alluminio. Nella maggior parte dei progetti LED e di elettronica di potenza, la scheda comprende uno strato di circuito in rame, uno strato dielettrico termicamente conduttivo e una base in alluminio. Questi strati devono lavorare insieme: lo strato di rame trasporta la corrente, lo strato dielettrico trasferisce il calore mantenendo l'isolamento e la base in alluminio diffonde il calore verso l'alloggiamento o il dissipatore.
Lo strato dielettrico è particolarmente importante perché influisce direttamente sulla resistenza di isolamento e sul trasferimento di calore. Se lo strato dielettrico è troppo debole dal punto di vista termico, la base in alluminio non può funzionare bene anche se la piastra metallica stessa è spessa. Se il peso del rame non è adeguato alla richiesta di corrente, la scheda può generare calore in eccesso attorno alle piste o alle piazzole di potenza.
Strato |
Funzione principale |
Cosa verificare prima della produzione |
Strato di circuito in rame |
Trasporta la corrente e collega i componenti |
Peso del rame, larghezza delle piste, design delle piazzole, saldabilità |
Strato dielettrico termico |
Trasferisce il calore mantenendo l'isolamento elettrico |
Grado di conducibilità termica, spessore del dielettrico, prestazioni di isolamento |
Base in alluminio |
Diffonde il calore e fornisce supporto meccanico |
Spessore della base, planarità, metodo di montaggio, requisiti superficiali |
La conducibilità termica descrive l'efficienza con cui il calore può muoversi attraverso un materiale. In un PCB in alluminio, il calore generato da LED o componenti di potenza si sposta dalle piazzole dei componenti allo strato di rame, attraversa lo strato dielettrico termicamente conduttivo e poi si diffonde nella base in alluminio.
Un grado di conducibilità termica più elevato può contribuire a ridurre la resistenza termica, ma non va valutato da solo. I clienti dovrebbero considerare anche lo spessore del dielettrico, lo spessore del rame, le dimensioni della scheda, la densità di potenza dei componenti, la temperatura ambiente e se il PCB è montato su un alloggiamento o su un dissipatore. Nei progetti reali, uno stack-up bilanciato è più utile della semplice scelta del valore più alto su una scheda tecnica.
Prima di confermare un produttore di PCB in alluminio, i clienti dovrebbero valutare le capacità pratiche di produzione e comunicazione invece di confrontare solo il prezzo unitario.
· Capacità di strato: strutture di PCB a base di alluminio a singolo strato, a doppio strato o più complesse in base alla densità del layout.
· Selezione dei materiali: laminato a base di alluminio, strato dielettrico, peso del rame e spessore della scheda adatti al carico termico effettivo.
· Finitura superficiale: OSP, ENIG, stagno a immersione o altre finiture in base al processo di saldatura e ai requisiti di durata a magazzino.
· Capacità di ispezione: AOI, ispezione a raggi X, test con sonda mobile e controllo di processo per applicazioni ad alta affidabilità.
· Risposta ingegneristica: capacità di esaminare file Gerber, stack-up, peso del rame, ambiente applicativo e aspettative di consegna prima della produzione.
Nell'illuminazione a LED, il PCB in alluminio aiuta ad allontanare il calore dai chip LED e dai circuiti driver, favorendo una luminosità più stabile, una migliore uniformità del colore e una maggiore durata utile. Nell'elettronica automotive, può essere utilizzato in moduli di illuminazione, circuiti di controllo motore e altre aree esposte a variazioni di temperatura e vibrazioni.
L'elettronica di potenza è un'altra area applicativa importante. Raddrizzatori, inverter, alimentatori a commutazione, convertitori e moduli di potenza spesso combinano corrente elevata e calore concentrato. Un design adeguato del PCB in alluminio può ridurre lo stress termico attorno ai componenti di potenza e favorire un funzionamento più stabile.
Anche i dispositivi per telecomunicazioni e i dispositivi consumer compatti possono trarre vantaggio da una costruzione a base di alluminio quando il calore deve essere controllato in spazi limitati. Poiché ogni applicazione presenta condizioni diverse, i clienti dovrebbero evitare di usare un'unica specifica standard per ogni progetto.
WEIYUANDA PCB vanta oltre 20 anni di esperienza nella produzione di PCB e copre HDI multistrato, PCB ad alta frequenza, IMS e progetti personalizzati di PCB a base di alluminio. Per progetti personalizzati di PCB in alluminio, i clienti possono condividere file Gerber, requisiti di stack-up, peso del rame, spessore della scheda, finitura superficiale, ambiente applicativo, carico termico previsto e volume di produzione per una revisione ingegneristica.
Invece di limitarsi a quotare da un disegno, il team di ingegneria può aiutare a valutare la fattibilità produttiva e supportare una soluzione PCB più adatta all'applicazione. Ciò è particolarmente prezioso per i clienti OEM che passano dalla validazione del prototipo alla produzione in serie.
Per saperne di più su WEIYUANDA customCapacità di produzione di PCB in alluminiooppure contatta ilTeam di WEIYUANDA PCBper una revisione ingegneristica e supporto alla quotazione.
La scelta del giusto produttore di PCB in alluminio in Cina richiede più di un semplice confronto dei prezzi. I clienti dovrebbero valutare la comprensione dello stack-up, la conoscenza della conducibilità termica, la selezione dei materiali, il peso del rame, la finitura superficiale, la capacità di test, l'esperienza applicativa e la risposta ingegneristica.
Per l'illuminazione a LED, l'elettronica automotive, i moduli di potenza, le apparecchiature per telecomunicazioni e i dispositivi di potenza compatti, un PCB in alluminio ben progettato può migliorare la dissipazione del calore, l'affidabilità meccanica e le prestazioni a lungo termine del prodotto. Il partner giusto dovrebbe aiutare i clienti a collegare progettazione termica, producibilità, controllo qualità e consegna in un'unica soluzione pratica.
