Risposta rapida:Uno stack-up standard per PCB in alluminio utilizza uno strato circuitale in rame, un dielettrico termicamente conduttivo e una base in alluminio. Lo stack-up deve bilanciare capacità di trasporto di corrente, trasferimento di calore, isolamento elettrico, rigidità meccanica, producibilità e costo.
Una scheda in alluminio può sembrare semplice dall'esterno, ma piccole variazioni nel peso del rame, nello spessore del dielettrico, nel grado del materiale o nello spessore del nucleo possono produrre grandi differenze in termini di temperatura, isolamento di tensione, planarità e comportamento in assemblaggio.
Questa guida spiega ogni strato, confronta le costruzioni comuni e fornisce una checklist pratica di specifica per progetti LED, automotive, industriali e di elettronica di potenza.

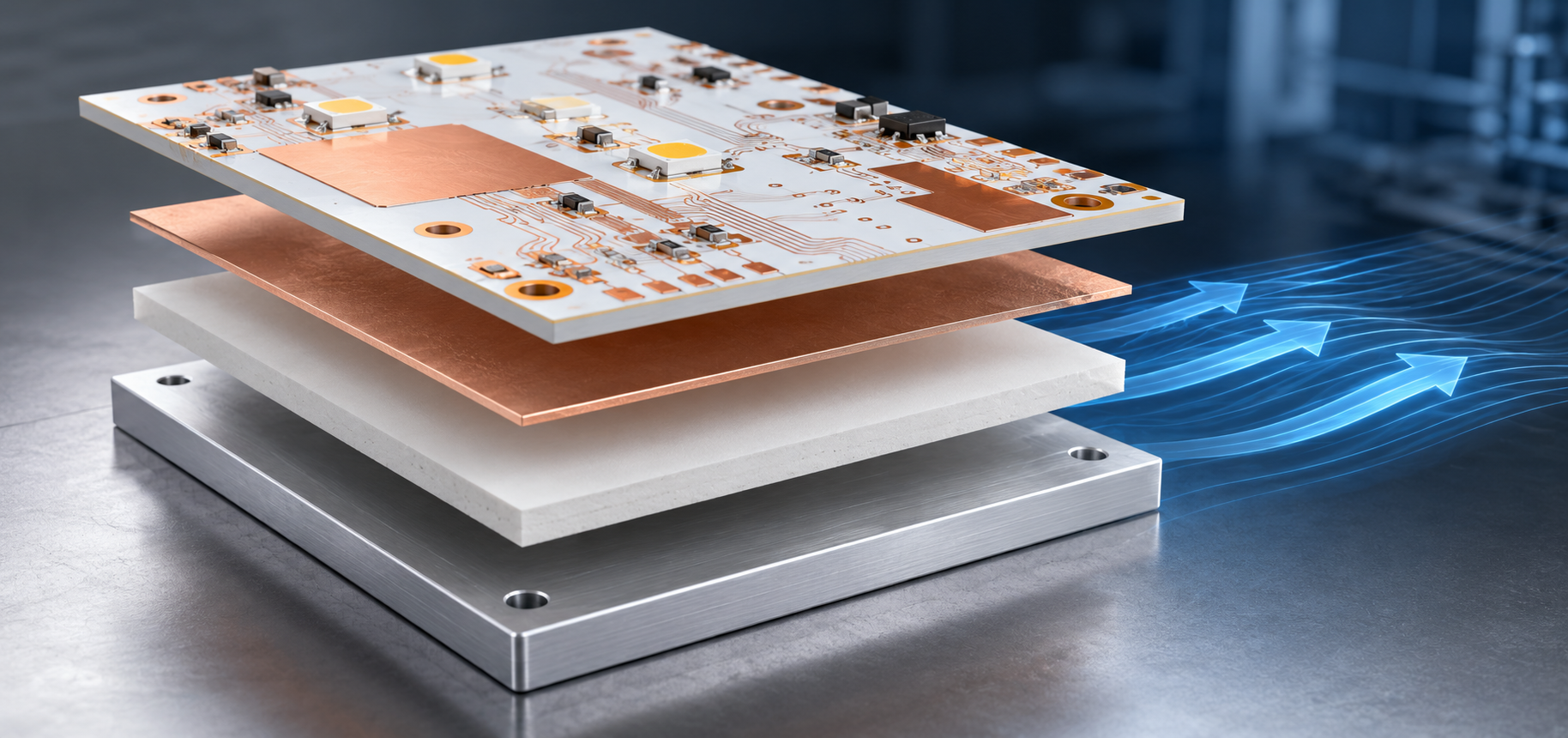

La costruzione base a singolo strato è composta da maschera di saldatura e serigrafia sopra un circuito in rame patternato, uno strato di isolamento elettrico termicamente conduttivo e una base in alluminio.
Il rame trasporta segnali e corrente e diffonde anche il calore sulla superficie della scheda. Il dielettrico lega il circuito al nucleo metallico, isola elettricamente il rame e trasferisce il calore verticalmente. La base in alluminio fornisce supporto meccanico e distribuisce il calore nell'involucro o nel dissipatore.
Questa costruzione è comunemente chiamata PCB a nucleo in alluminio o PCB a nucleo metallico. È ampiamente utilizzata quando un laminato organico convenzionale non riesce a dissipare il calore in modo efficiente da LED o componenti di potenza.
Lo strato di rame deve essere dimensionato per corrente elettrica, caduta di tensione, diffusione termica, capacità di incisione e geometria delle piazzole dei componenti.
Un peso di rame maggiore può supportare correnti più elevate e migliorare la distribuzione laterale del calore, ma modifica anche la compensazione di incisione, le linee e gli spazi minimi, la definizione delle piazzole e il costo. Le strozzature locali del rame vicino ai terminali o ai componenti di potenza possono diventare calde anche quando la copertura media di rame è ampia.
Per un PCB in alluminio personalizzato, il pattern di rame deve essere esaminato insieme alla mappa termica. WYD’sproduzione di PCB in alluminioLa pagina può essere utilizzata per discutere le opzioni disponibili di rame, spessore, finitura e prototipi.
Lo strato dielettrico del PCB in alluminio è di solito lo strato più importante perché deve fornire isolamento elettrico e trasferimento di calore contemporaneamente.
Un dielettrico più sottile generalmente riduce la resistenza termica, ma lo spessore pratico minimo dipende dalla costruzione del materiale, dalla topografia del rame, dalla tensione di lavoro, dalle condizioni di sovratensione, dalla tensione di prova e dalla tolleranza di produzione. Un materiale ad alta conducibilità è utile solo quando i suoi dati sono legati a un grado specifico e a un metodo di prova.
Gli ingegneri dovrebbero specificare la rigidità dielettrica richiesta e l'obiettivo termico invece di richiedere lo strato più sottile possibile. Il fabbricante può quindi consigliare un materiale che fornisca una finestra di processo ripetibile.
La base in alluminio controlla rigidità, planarità, massa, diffusione del calore, comportamento di lavorazione e il collegamento meccanico al prodotto finale.
I nuclei sottili riducono il peso e si adattano ad assemblaggi compatti, mentre i nuclei più spessi resistono all'imbarcamento e forniscono una piattaforma più robusta per schede di grandi dimensioni, connettori pesanti o vibrazioni. La scelta migliore dipende dalle dimensioni della scheda, dai punti di montaggio, dai ritagli, dal metodo di separazione dei pannelli, dal design dell'involucro e dall'area di interfaccia termica.
La scelta della lega può influenzare resistenza, lavorabilità, qualità superficiale e disponibilità di fornitura. Deve essere trattata come parte della specifica meccanica piuttosto che essere selezionata solo in base alla conducibilità volumetrica.
Le schede a singolo strato offrono il percorso termico più semplice e sono la costruzione in alluminio più comune, mentre le versioni a doppio strato e multistrato aggiungono densità di instradamento al costo di una struttura di isolamento e interconnessione più complessa.
Costruzione |
Migliore applicazione |
Principali vantaggi |
Principali rischi di progettazione |
PCB in alluminio a singolo strato |
Moduli LED, conversione di potenza, lampade automotive, sottocircuiti di controllo motore |
Percorso termico diretto, costo inferiore, modellazione termica più semplice |
Densità di instradamento limitata e un solo strato circuitale in rame |
PCB in alluminio a doppio strato |
Densità di instradamento moderata con raffreddamento a base metallica |
Maggiore flessibilità di instradamento e opzioni di interconnessione placcata |
Struttura dielettrica più complessa, isolamento dei via e controllo di processo |
PCB in alluminio multistrato |
Design compatti ad alta funzionalità che richiedono diffusione del calore a base metallica |
Combina densità di instradamento con uno strato metallico di diffusione del calore |
Costo più elevato, revisione DFM più lunga, percorsi termici e di isolamento complessi |
PCB a nucleo in rame o a base metallica speciale |
Flusso di calore molto elevato o requisiti meccanici specializzati |
Diffusione del calore o prestazioni meccaniche potenzialmente più elevate |
Costo del materiale, peso, lavorazione e capacità del fornitore |
Uno stack-up per illuminazione deve dare priorità a temperatura uniforme, emissione LED stabile, maschera di saldatura adeguata e fissaggio affidabile al corpo lampada. Ilsoluzione PCB per illuminazioneLa pagina è un utile riferimento interno per abbinare la costruzione della scheda a lampioni, illuminazione automotive, apparecchi industriali e corpi illuminanti commerciali.
Uno stack-up per elettronica di potenza deve inoltre verificare densità di corrente, isolamento, tensione di commutazione, distanze di dispersione e in aria, terminali pesanti e perdite locali nei semiconduttori. Il serraggio meccanico e la pressione dell'interfaccia termica spesso meritano la stessa attenzione della specifica del laminato.
I design automotive e industriali devono considerare anche cicli termici, vibrazioni, esposizione all'umidità, carico sui connettori e requisiti di tracciabilità.
Una RFQ completa consente al produttore di valutare il progetto elettrico, termico e meccanico prima dell'ordine del materiale.
· Dati Gerber o ODB++, disegno di fabbricazione e requisiti di pannellizzazione.
· Contorno della scheda, tolleranza di spessore, spessore dell'alluminio e lega preferita se controllata.
· Peso del rame, linee e spazi minimi, dimensioni dei fori finiti e finitura superficiale.
· Materiale dielettrico o conducibilità richiesta, spessore e rigidità dielettrica.
· Tensione di lavoro, tensione di prova, vincoli di dispersione e distanza in aria.
· Mappa di potenza dei componenti, temperatura ambiente massima e metodo di raffreddamento.
· Requisiti di planarità, lavorazione, svasatura, taglio a V, fresatura e separazione dei pannelli.
· Quantità di prototipi, previsione di produzione, livello di ispezione e report richiesti.
Prima del rilascio, richiedere una revisione DFM dell'intero stack-up.capacità PCB di WYDLe informazioni descrivono le risorse di ispezione e fabbricazione che possono supportare la valutazione di prototipi e produzione.
La struttura più comune è circuito in rame, dielettrico termico e base in alluminio, con maschera di saldatura e serigrafia sul lato del circuito.
Il dielettrico spesso controlla la resistenza termica attraverso la scheda perché deve essere elettricamente isolante ed è molto meno conduttivo del nucleo metallico.
Sì. Sono possibili strutture a base metallica a doppio strato e multistrato, ma richiedono un controllo più complesso di isolamento, via, laminazione e DFM.
No. Può migliorare la capacità di corrente e la diffusione, ma può aumentare il costo e ridurre la capacità di realizzare feature fini. Il rame deve essere adattato ai requisiti di corrente, instradamento, termica e incisione.
La scelta dipende dalle dimensioni della scheda, dalla rigidità, dal montaggio, dalle vibrazioni, dal peso, dalla lavorazione e dall'area di diffusione del calore. Deve essere selezionato insieme al design dell'involucro e dell'assemblaggio.
Inviare Gerber o ODB++, note di fabbricazione, disegno della scheda, requisiti del rame, obiettivi dielettrici e di tensione, informazioni sulla potenza e il concetto di raffreddamento meccanico.
